Time Fantasy (Williams, 1983) : pannes et cartes de remplacement System 7
Votre Time Fantasy de Williams ne démarre plus, part en reset, voit ses flippers mourir ou n'a plus de son ? Ces symptômes sont typiques des flippers Williams System 7, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

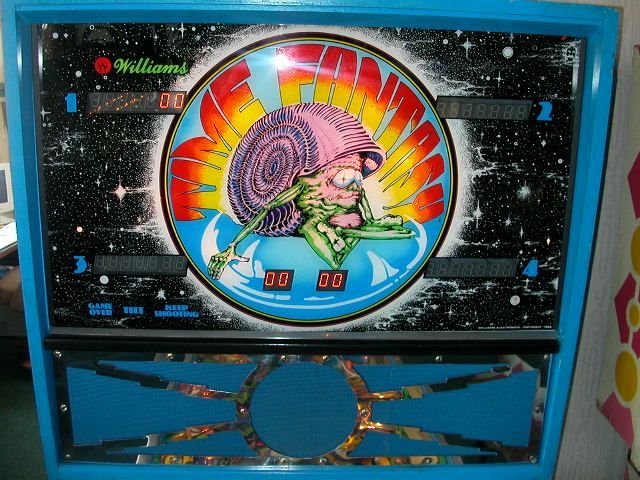

Time Fantasy (Williams, 1983) : présentation
Sorti en 1983, Time Fantasy est un flipper System 7 de Williams sur un thème de voyage dans le temps, décliné en versions 2 et 4 joueurs. Dessiné par Barry Oursler, il est resté rare avec environ 608 exemplaires produits.
- Fabricant : Williams
- Année : 1983
- Système électronique : Williams System 7
- Type : flipper électronique (solid state)
- Thème : voyage dans le temps / fantastique
Pannes fréquentes (System 7)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants, et fusible solenoid qui saute (slingshot ou bumper resté collé).
Problèmes spécifiques à Time Fantasy (retours de forums)
- Plastique du « time tube » cassé : la petite rampe envoie la bille droit dans ce plastique, cassé sur presque tous les exemplaires ; pièce à refaire.
- Plateau usé et guides de couloir cassés : machine souvent incomplète (plastiques, cibles, posts) vu sa rareté.
- Ne démarre pas ou resets : pile d'origine corrodée et connecteur 40 broches usé, typiques du System 7.
- Plus de son : carte son System 7 à diagnostiquer (signaux Sound Select côté MPU).
- Flippers qui faiblissent : bobines et MPU fatiguées à contrôler.
- Afficheurs à segments manquants : displays et alimentation -100 V à reprendre.
Cartes de remplacement compatibles Time Fantasy
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
📚 Pour aller plus loin : Guide : quelle carte pour un Williams System 3 à 7 ?
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines et mémoire sans pile) et supprime la nappe 40 broches fragile. La carte son et les pièces mécaniques (time tube, plastiques) restent à entretenir à part ; notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Time Fantasy Williams
Mon Time Fantasy ne démarre plus, que faire ?
Vérifiez d'abord la pile d'origine (corrosion) et le connecteur 40 broches. La WillFA7 remplace la MPU et le Driver, et démarre sans pile.
Le plastique du time tube est cassé, est-ce grave ?
C'est fréquent et purement mécanique ; côté électronique, la WillFA7 fiabilise le démarrage et le pilotage des bobines.
La WillFA7 est-elle compatible System 7 ?
Oui. Elle couvre les System 3 à 7, System 7 inclus, et pilote la logique et les bobines.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 7.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Time Fantasy ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint bien la MPU et le Driver (reprendre les soudures et connecteurs d'alimentation si la tension chute) ; contrôler les fusibles.
- Masses et connecteurs d'alimentation : ressouder les headers fatigués entre les cartes pour supprimer les resets et reboots.
- Connecteur 40 broches MPU↔Driver : re-piner en broches trifurcon la liaison oxydée, point faible n°1 des Williams System 7.
- Afficheurs : ne jamais brancher ni débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappel : la WillFA7 remplace la MPU et le Driver et démarre sans pile. Au besoin, contactez notre support gratuit.
