Firepower II (Williams, 1983) : pannes et cartes de remplacement System 7
Votre Firepower II de Williams a son lane change en panne, ne démarre plus, part en reset ou n'a plus de son ? Ces symptômes sont typiques des flippers Williams System 7, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

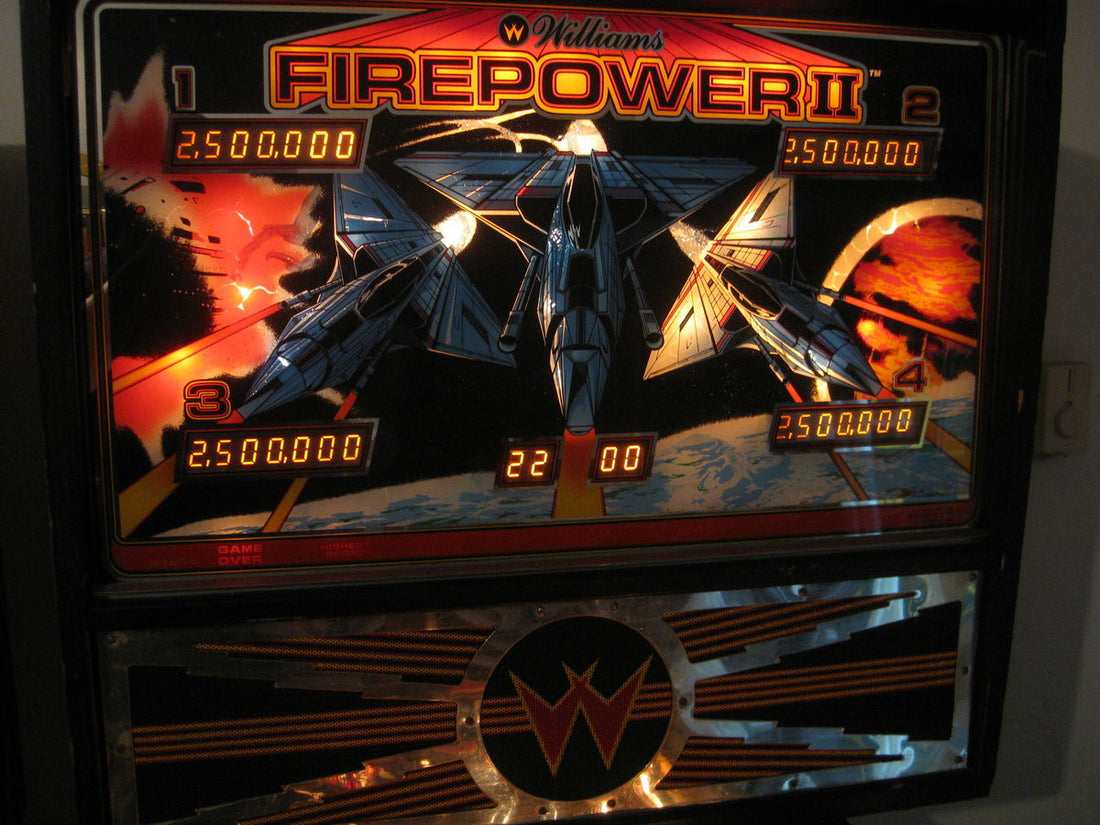

Firepower II (Williams, 1983) : présentation
Sorti en 1983, Firepower II est un flipper System 7 de Williams, suite du célèbre Firepower, sur un thème de science-fiction militaire. Dessiné par Mark Ritchie, il est doté du multibille 2 billes, du lane change et d'une rampe.
- Fabricant : Williams
- Année : 1983
- Système électronique : Williams System 7
- Type : flipper électronique (solid state), multibille 2 billes, lane change, rampe
- Thème : science-fiction / espace
Pannes fréquentes (System 7)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants, et fusible solenoid qui saute (slingshot ou bumper resté collé).
Problèmes spécifiques à Firepower II (retours de forums)
- Lane change qui ne marche qu'en lane de tir : souvent un défaut de matrice de switches (colonne 6) ou une diode de switch coupée (rangée 6) à contrôler.
- Bobines d'outhole restées collées : transistors de la carte Driver en court-circuit à remplacer.
- Bobines de flippers : Firepower II utilise des bobines 50 V ; ne montez pas de bobines incorrectes sous peine d'endommager la machine.
- Ampoules LED capricieuses : certaines positions (mystery, extra ball de la rampe) tolèrent mal les LED ; revenez aux ampoules d'origine.
- Ne démarre pas ou resets : pile corrodée et connecteur 40 broches usé, typiques du System 7.
- Plus de son : carte son System 7 à diagnostiquer.
Cartes de remplacement compatibles Firepower II
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
📚 Pour aller plus loin : Guide : quelle carte pour un Williams System 3 à 7 ?
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines et du multibille, mémoire sans pile) et supprime la nappe 40 broches fragile. La carte son et les pièces mécaniques (rampe, switches) restent à entretenir à part ; notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Firepower II Williams
Le lane change de mon Firepower II ne marche qu'en lane de tir.
C'est souvent une diode de switch coupée ou un défaut de matrice (colonne/rangée). Une fois la mécanique vérifiée, la WillFA7 fiabilise la logique et la lecture des switches.
Mon Firepower II ne démarre plus ou se réinitialise.
Pile d'origine corrodée et connecteur 40 broches usé sont les causes n°1. La WillFA7 remplace la MPU et le Driver, et démarre sans pile.
La WillFA7 est-elle compatible System 7 ?
Oui. Elle couvre les System 3 à 7, System 7 inclus, et pilote la logique, le multibille et les bobines.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 7.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Firepower II ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint bien la MPU et le Driver (reprendre les soudures et connecteurs d'alimentation si la tension chute) ; contrôler les fusibles.
- Masses et connecteurs d'alimentation : ressouder les headers fatigués entre les cartes pour supprimer les resets et reboots.
- Connecteur 40 broches MPU↔Driver : re-piner en broches trifurcon la liaison oxydée, point faible n°1 des Williams System 7.
- Afficheurs : ne jamais brancher ni débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappel : la WillFA7 remplace la MPU et le Driver et démarre sans pile. Au besoin, contactez notre support gratuit.
