Super Orbit (Gottlieb, 1983) : pannes et cartes de remplacement System 80A

25 de junio de 2026

Votre Super Orbit de Gottlieb ne démarre plus, se reset, affiche n'importe quoi ou plante au lancement d'une partie ? Ces symptômes sont typiques des flippers Gottlieb System 80A, dont les cartes d'origine (CPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

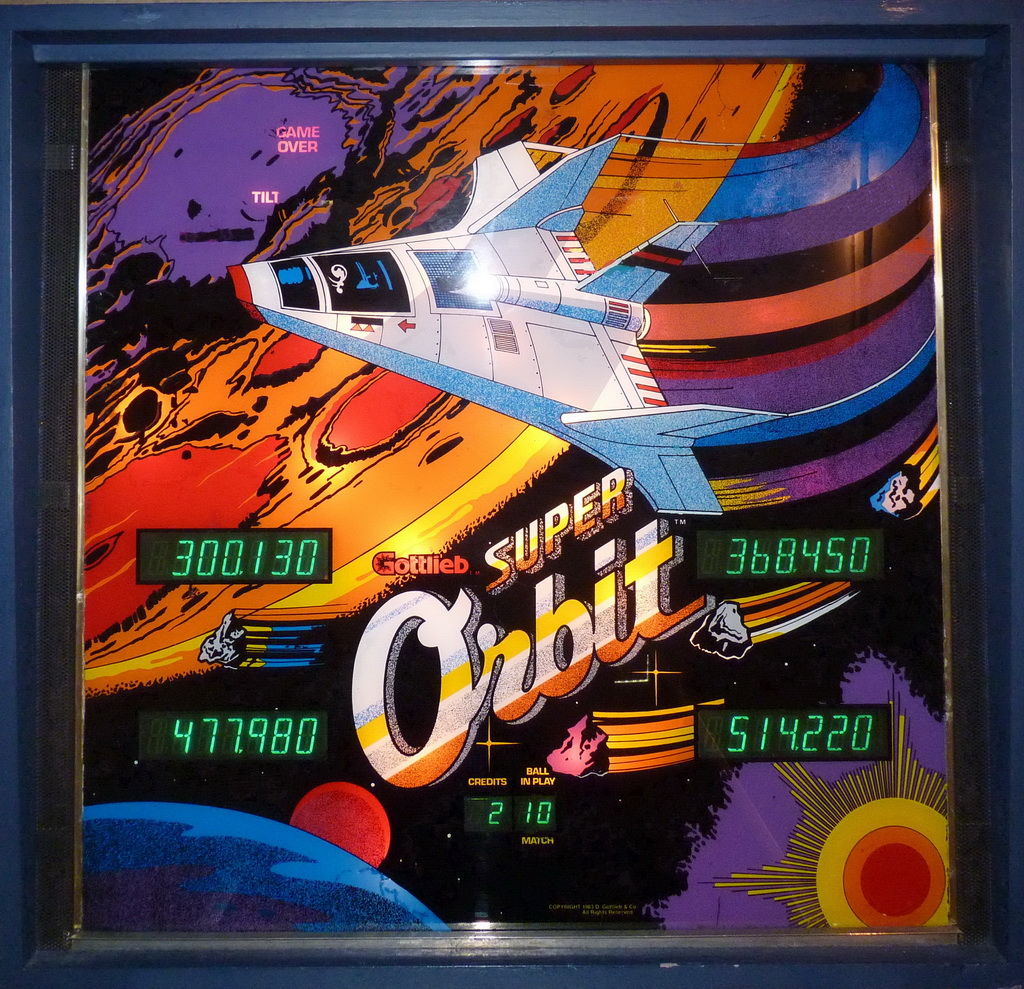

Super Orbit (Gottlieb, 1983) : présentation

Sorti en 1983, Super Orbit est un flipper System 80A au thème spatial. Son ambiance science-fiction et son plateau dynamique en font un représentant apprécié de la gamme électronique Gottlieb du début des années 1980.

Fabricant : D. Gottlieb & Co.
Année : 1983
Système électronique : Gottlieb System 80A
Type : flipper électronique (solid state)
Thème : spatial / science-fiction

Carte MPU Gottlieb System 80A — Super Orbit — La carte MPU pilote l'ensemble du Gottlieb System 80A.

Pannes fréquentes (System 80A)

Sur l'ensemble des System 80/80A, les pannes les plus courantes proviennent du vieillissement des cartes : pile NiCd qui coule sur la carte CPU et corrode pistes et composants, condensateurs et circuits RIOT 6532 fatigués, resets aléatoires liés aux masses flottantes et aux connecteurs oxydés, afficheurs à segments ou digits manquants (souvent un simple problème de connecteur J2/J3), slam tilt intempestif et alimentation dont les tensions dérivent. Les connecteurs edge fragiles et les masses mal reprises sont presque toujours en cause.

Problèmes spécifiques au Super Orbit (retours de forums)

Afficheurs incohérents : affichage « garbage » avec dernier digit manquant sur les joueurs 1 et 3 et segments absents — typiquement des connecteurs edge défaillants.
Boot affichant « 1 » en position des dizaines : symptôme observé sur les afficheurs 1 et 3 au démarrage.
Décharges électriques sur les pieds : chocs ressentis au réglage des vérins, souvent dûs à un filtre secteur défaillant (à tester en le contournant).
Pop bumpers capricieux : problèmes de bumpers fréquents sur les System 80A.
Dégâts de pile sur la carte CPU : corrosion à neutraliser impérativement.

Corrosion de pile sur carte Gottlieb System 80A — Super Orbit — Corrosion typique de la pile NiCad sur System 80A : la panne n°1 à traiter.

Cartes de remplacement compatibles Super Orbit

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée.
Gosof — carte son de remplacement (avec ou sans voix).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte GottFA80 pour Gottlieb System 80A — Super Orbit — La carte GottFA80 : remplacement sans pile, installation Plug & Play.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Super Orbit Gottlieb

Mes afficheurs affichent n'importe quoi.
Nettoyez et reseatez les connecteurs edge et J2/J3. Si le défaut persiste, une carte CPU de remplacement (GottFA80_Plus, Lisy80) fiabilise l'affichage.

Je reçois des décharges sur les pieds de la machine.
C'est souvent un filtre secteur défaillant. C'est un point de sécurité électrique à traiter en priorité ; faites contrôler la mise à la terre et le filtre.

Mon Super Orbit se reset.
Reprenez les masses et fiabilisez l'alimentation. Une GottFA80_Plus tout-en-un intègre une alimentation moderne.

Faut-il retirer la pile d'origine ?
Oui. Nos cartes fonctionnent sans pile, supprimant la cause n°1 de corrosion des System 80A.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Super Orbit ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
