Q*Bert's Quest (Gottlieb, 1983) : pannes et cartes de remplacement System 80A
Votre Q*Bert's Quest de Gottlieb ne démarre plus, fait sauter un fusible, n'a plus de lampes ou se reset ? Ces symptômes sont typiques des flippers Gottlieb System 80A, dont les cartes d'origine (CPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

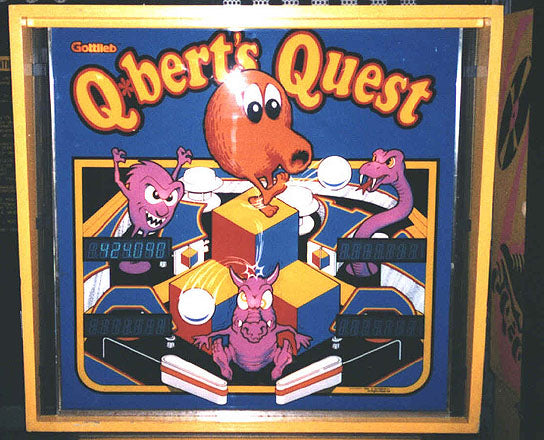

Q*Bert's Quest (Gottlieb, 1983) : présentation
Sorti en 1983, Q*Bert's Quest adapte en flipper le célèbre personnage du jeu vidéo. Conçu par John Trudeau, il se distingue par son plateau « fou » aux flippers disposés en diagonale — une particularité marquante de la gamme System 80A.
- Fabricant : D. Gottlieb & Co.
- Année : 1983
- Système électronique : Gottlieb System 80A
- Type : flipper électronique (solid state), flippers en diagonale
- Thème : jeu vidéo Q*bert
Pannes fréquentes (System 80A)
Sur l'ensemble des System 80/80A, les pannes les plus courantes proviennent du vieillissement des cartes : pile NiCd qui coule sur la carte CPU et corrode pistes et composants, condensateurs et circuits RIOT 6532 fatigués, resets aléatoires liés aux masses flottantes et aux connecteurs oxydés, afficheurs à segments ou digits manquants (souvent un simple problème de connecteur J2/J3), slam tilt intempestif et alimentation dont les tensions dérivent. Les connecteurs edge fragiles et les masses mal reprises sont presque toujours en cause.
Problèmes spécifiques au Q*Bert's Quest (retours de forums)
- Fusible F6 (8 A) qui saute, plus aucune lampe : panne documentée ; vérifier les douilles de lampes pour un court-circuit, et contrôler aussi le fusible F10 souvent grillé en même temps.
- Douilles de lampes en court-circuit : connexions lâches ou douilles oxydées provoquant la fonte de fusibles.
- Sons d'attract impossibles à couper : les dip switches de la carte son ne désactivent pas toujours les sons en mode attract.
- Dégâts de pile sur la carte CPU : corrosion à neutraliser sur une carte vieille de plus de 40 ans.
- Resets aléatoires : masses flottantes et connecteurs oxydés.
Cartes de remplacement compatibles Q*Bert's Quest
- GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
- GottFA80_Plus (Full) — idem avec carte son intégrée.
- Gosof — carte son de remplacement (avec ou sans voix).
- Godri80 — carte Driver de remplacement.
- Lisy80 — carte CPU + diagnostic web.
- GoPOP80 — carte de pilotage des bumpers (MA-922).
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Q*Bert's Quest Gottlieb
Le fusible F6 saute et je n'ai plus de lampes.
Cherchez un court-circuit dans les douilles de lampes et vérifiez aussi le fusible F10. Une carte Driver Godri80 (ou GottFA80_Plus) remplace l'étage de pilotage si une sortie est en cause.
Je n'arrive pas à couper les sons d'attract.
Les dip switches de la carte son d'origine sont parfois inopérants. La carte Gosof remplace la carte son et offre un comportement fiable.
Mon Q*Bert's Quest ne démarre plus.
Vérifiez les dégâts de pile sur la carte CPU. Une GottFA80_Plus ou Lisy80 élimine ce point faible.
Faut-il garder la pile d'origine ?
Non. Nos cartes fonctionnent sans pile, supprimant la cause n°1 de corrosion des System 80A.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Q*Bert's Quest ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
