Spirit (Gottlieb, 1982) : pannes et cartes de remplacement System 80A

Q: Comment supprimer le risque lié à la pile ?

Nos cartes fonctionnent sans pile, éliminant la cause n1 de corrosion des cartes System 80A.

25 de junio de 2026

Votre Spirit de Gottlieb ne démarre plus, se reset, refuse d'entrer en mode test ou plante au lancement d'une partie ? Ces symptômes sont typiques des flippers Gottlieb System 80A, dont les cartes d'origine (CPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

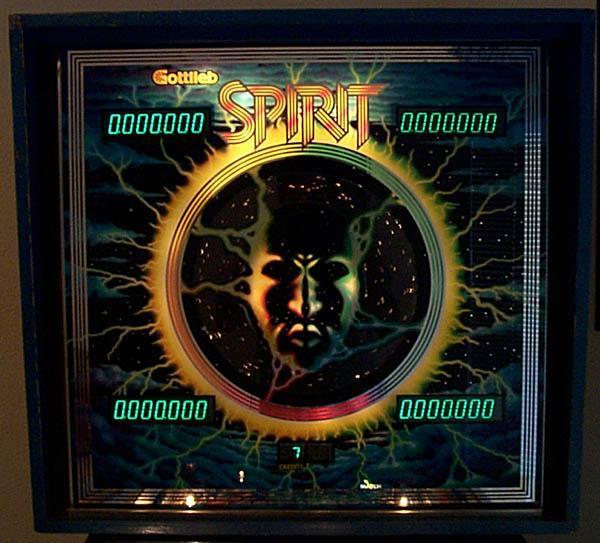

Spirit (Gottlieb, 1982) : présentation

Sorti en 1982, Spirit est un flipper System 80A au thème mystérieux et surnaturel. Représentant typique de la gamme électronique Gottlieb du début des années 1980, il combine plateau rapide et synthèse sonore de l'époque.

Fabricant : D. Gottlieb & Co.
Année : 1982
Système électronique : Gottlieb System 80A
Type : flipper électronique (solid state)
Thème : surnaturel / mystère

Carte MPU Gottlieb System 80A — Spirit — La carte MPU pilote l'ensemble du Gottlieb System 80A.

Pannes fréquentes (System 80A)

Sur l'ensemble des System 80/80A, les pannes les plus courantes proviennent du vieillissement des cartes : pile NiCd qui coule sur la carte CPU et corrode pistes et composants, condensateurs et circuits RIOT 6532 fatigués, resets aléatoires liés aux masses flottantes et aux connecteurs oxydés, afficheurs à segments ou digits manquants (souvent un simple problème de connecteur J2/J3), slam tilt intempestif et alimentation dont les tensions dérivent. Les connecteurs edge fragiles et les masses mal reprises sont presque toujours en cause.

Corrosion de pile sur carte Gottlieb System 80A — Spirit — Corrosion typique de la pile NiCad sur System 80A : la panne n°1 à traiter.

Problèmes spécifiques au Spirit (retours de forums)

Moteur gripé (dead gear motor) : le moteur peut se débloquer avec un peu d'huile 3-en-1 ; sinon un reconditionnement (ex. Pinball Resource) ou un moteur NOS, devenu coûteux, est nécessaire.
Cibles fixes non comptées : les stand-up targets enregistrent le contact mais ne sont pas reconnues par le logiciel (pas de score).
Impossible d'entrer en mode test : le bouton de test ne répond pas sur certains exemplaires.
Son distordu : distorsion liée au volume d'air dans le caisson ; certains montent des haut-parleurs adaptés aux enceintes fermées.
Connecteurs et masses : oxydation et masses flottantes typiques des Gottlieb de cette période.

Cartes de remplacement compatibles Spirit

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée.
Gosof — carte son de remplacement (avec ou sans voix).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte GottFA80 pour Gottlieb System 80A — Spirit — La carte GottFA80 : remplacement sans pile, installation Plug & Play.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Spirit Gottlieb

Le moteur de mon Spirit est gripé.
Essayez un peu d'huile 3-en-1 pour le débloquer ; sinon un reconditionnement s'impose. C'est un élément mécanique ; notre support vous guide pour le diagnostic du pilotage.

Mes cibles fixes ne marquent pas de points.
Vérifiez les switches et la matrice. Si la lecture est instable, une carte CPU de remplacement (GottFA80_Plus, Lisy80) fiabilise la reconnaissance des switches.

Je n'arrive pas à entrer en mode test.
Contrôlez le bouton de test et son câblage. La Lisy80 propose en plus un diagnostic web pratique pour ces vérifications.

Comment supprimer le risque lié à la pile ?
Nos cartes fonctionnent sans pile, éliminant la cause n°1 de corrosion des cartes System 80A.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Spirit ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
