Votre Rack 'Em Up de Gottlieb a des lampes faibles, n'a plus de son, se reset ou ne démarre plus ? Ces symptômes sont typiques des flippers Gottlieb System 80A, dont les cartes d'origine (CPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

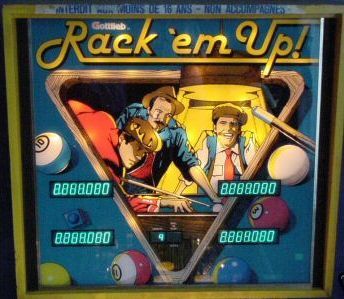

Rack 'Em Up (Gottlieb, 1983) : présentation

Sorti en 1983, Rack 'Em Up est un flipper System 80A au thème du billard. Son ambiance « salle de jeux » et son plateau nerveux en font un titre sympathique de la gamme électronique Gottlieb.

Fabricant : D. Gottlieb & Co.
Année : 1983
Système électronique : Gottlieb System 80A
Type : flipper électronique (solid state)
Thème : billard / pool

Carte MPU Gottlieb System 80A — Rack 'Em Up — La carte MPU pilote l'ensemble du Gottlieb System 80A.

Pannes fréquentes (System 80A)

Sur l'ensemble des System 80/80A, les pannes les plus courantes proviennent du vieillissement des cartes : pile NiCd qui coule sur la carte CPU et corrode pistes et composants, condensateurs et circuits RIOT 6532 fatigués, resets aléatoires liés aux masses flottantes et aux connecteurs oxydés, afficheurs à segments ou digits manquants (souvent un simple problème de connecteur J2/J3), slam tilt intempestif et alimentation dont les tensions dérivent. Les connecteurs edge fragiles et les masses mal reprises sont presque toujours en cause.

Problèmes spécifiques au Rack 'Em Up (retours de forums)

Lampes pilotées avec problème de tension : les lampes contrôlées du plateau peuvent rester faibles ou ne pas s'allumer correctement.
Lampes contrôlées sous le plateau éteintes : alors que l'éclairage général du backglass fonctionne, les lampes pilotées restent inertes.
Sons de fond difficiles à couper : la gestion du son d'attract via dip switches n'est pas toujours efficace.
Afficheurs avec segments manquants : connecteurs edge à nettoyer/remplacer.
Dégâts de pile sur la carte CPU : corrosion à neutraliser après des décennies.

Corrosion de pile sur carte Gottlieb — Rack 'Em Up — Corrosion typique de la pile NiCad : la panne n°1 à traiter.

Cartes de remplacement compatibles Rack 'Em Up

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée.
Gosof — carte son de remplacement (avec ou sans voix).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte de remplacement pour Gottlieb System 80A — Rack 'Em Up — La carte de remplacement GottFA80_Plus : sans pile, installation Plug & Play.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Rack 'Em Up Gottlieb

Mes lampes pilotées sont faibles ou éteintes.
Le défaut vient souvent de la carte Driver de lampes. Une carte Godri80 (ou GottFA80_Plus tout-en-un) rétablit un éclairage franc.

Je n'arrive pas à couper le son de fond.
Les dip switches d'origine sont parfois inopérants. La carte Gosof remplace la carte son et fiabilise le comportement.

Mon Rack 'Em Up ne démarre plus.
Vérifiez les dégâts de pile sur la carte CPU. Une GottFA80_Plus ou Lisy80 élimine ce point faible.

Faut-il retirer la pile d'origine ?
Oui. Nos cartes fonctionnent sans pile, supprimant la cause n°1 de corrosion des System 80A.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Rack 'Em Up ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
