Jacks To Open (Gottlieb, 1984) : pannes et cartes de remplacement System 80A

Q: Mes cibles tombées ne marquent pas.

C'est souvent un problème de switches ou de matrice. Une carte CPU de remplacement fiabilise la lecture ; le côté mécanique reste à contrôler.

25 de junio de 2026

Sur votre Jacks To Open de Gottlieb, les bumpers ne fonctionnent plus, le son a disparu, le jeu se reset ou ne démarre plus ? Ces symptômes sont typiques des flippers Gottlieb System 80A, dont les cartes d'origine (CPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

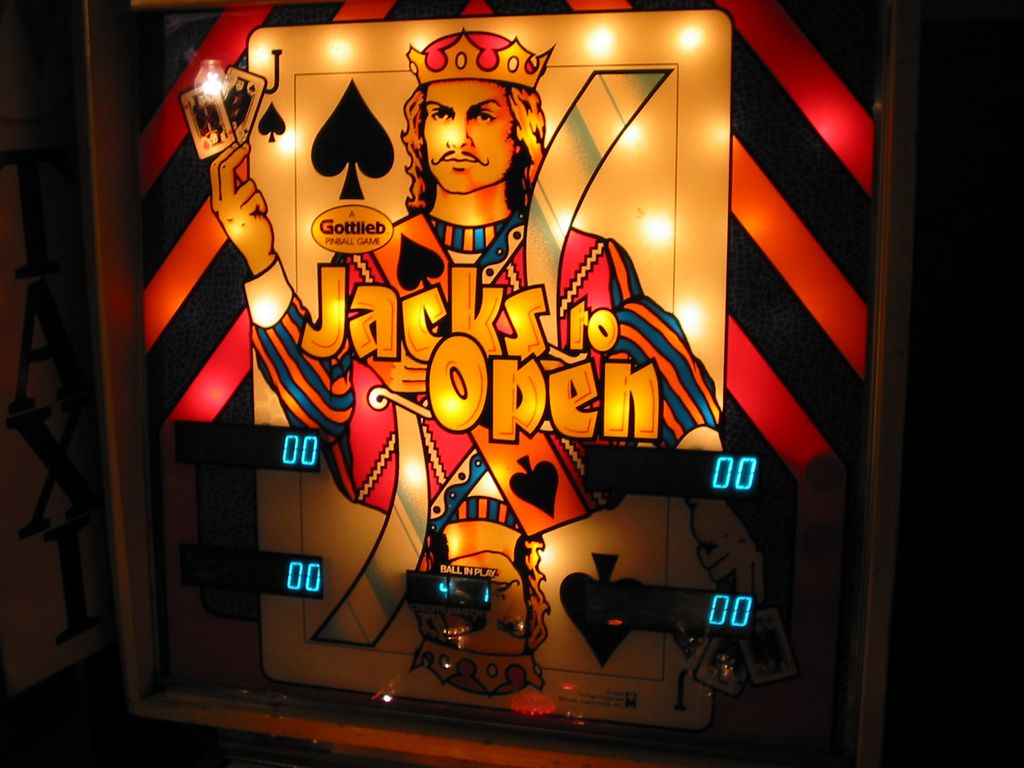

Jacks To Open (Gottlieb, 1984) : présentation

Sorti en 1984, Jacks To Open est un flipper System 80A au thème du poker et des cartes. Version solid state d'un univers cher à Gottlieb, il propose des cibles tombées et une progression « poker » caractéristique.

Fabricant : D. Gottlieb & Co.
Année : 1984
Système électronique : Gottlieb System 80A
Type : flipper électronique (solid state)
Thème : poker / cartes

Carte MPU Gottlieb System 80A — Jacks To Open — La carte MPU pilote l'ensemble du Gottlieb System 80A.

Pannes fréquentes (System 80A)

Sur l'ensemble des System 80/80A, les pannes les plus courantes proviennent du vieillissement des cartes : pile NiCd qui coule sur la carte CPU et corrode pistes et composants, condensateurs et circuits RIOT 6532 fatigués, resets aléatoires liés aux masses flottantes et aux connecteurs oxydés, afficheurs à segments ou digits manquants (souvent un simple problème de connecteur J2/J3), slam tilt intempestif et alimentation dont les tensions dérivent. Les connecteurs edge fragiles et les masses mal reprises sont presque toujours en cause.

Problèmes spécifiques au Jacks To Open (retours de forums)

Bumpers HS : la carte de pilotage des pop bumpers peut perdre son +5 V et/ou sa masse depuis le connecteur de la MPU (broche 18 = +5 V, broche 9 = masse).
Plus de son : ré-emboiter la ROM son sur la carte son résout souvent les défauts de son sur ces System 80A.
Cibles tombées non comptées : problème de registration des drop targets et de la matrice de switches.
Resets au démarrage : le jeu se réinitialise, souvent lié à l'alimentation et aux connecteurs.
Dégâts de pile sur la carte CPU : corrosion à neutraliser après des décennies.

Corrosion de pile sur carte Gottlieb System 80A — Jacks To Open — Corrosion typique de la pile NiCad sur System 80A : la panne n°1 à traiter.

Cartes de remplacement compatibles Jacks To Open

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée.
Gosof — carte son de remplacement (avec ou sans voix).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte GottFA80 pour Gottlieb System 80A — Jacks To Open — La carte GottFA80 : remplacement sans pile, installation Plug & Play.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Jacks To Open Gottlieb

Mes pop bumpers ne fonctionnent plus.
Vérifiez le +5 V (broche 18) et la masse (broche 9) arrivant à la carte bumpers. La carte GoPOP80 remplace la carte de pilotage des bumpers (MA-922) défaillante.

Je n'ai plus de son.
Commencez par ré-emboiter la ROM son. Si la carte son reste défaillante, la carte Gosof la remplace, avec ou sans voix.

Mes cibles tombées ne marquent pas.
C'est souvent un problème de switches/matrice. Une carte CPU de remplacement fiabilise la lecture ; le côté mécanique reste à contrôler.

Faut-il retirer la pile d'origine ?
Oui. Nos cartes fonctionnent sans pile, supprimant la cause n°1 de corrosion des System 80A.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Jacks To Open ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
