Excalibur (Gottlieb, 1988) : pannes et cartes de remplacement System 80B
Votre Excalibur de Gottlieb a des cibles tombées défaillantes, un son qui coupe, des afficheurs vides ou se reset ? Ces symptômes sont typiques des flippers Gottlieb System 80B, dont les cartes d'origine (MPU, Driver, alimentation, son) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

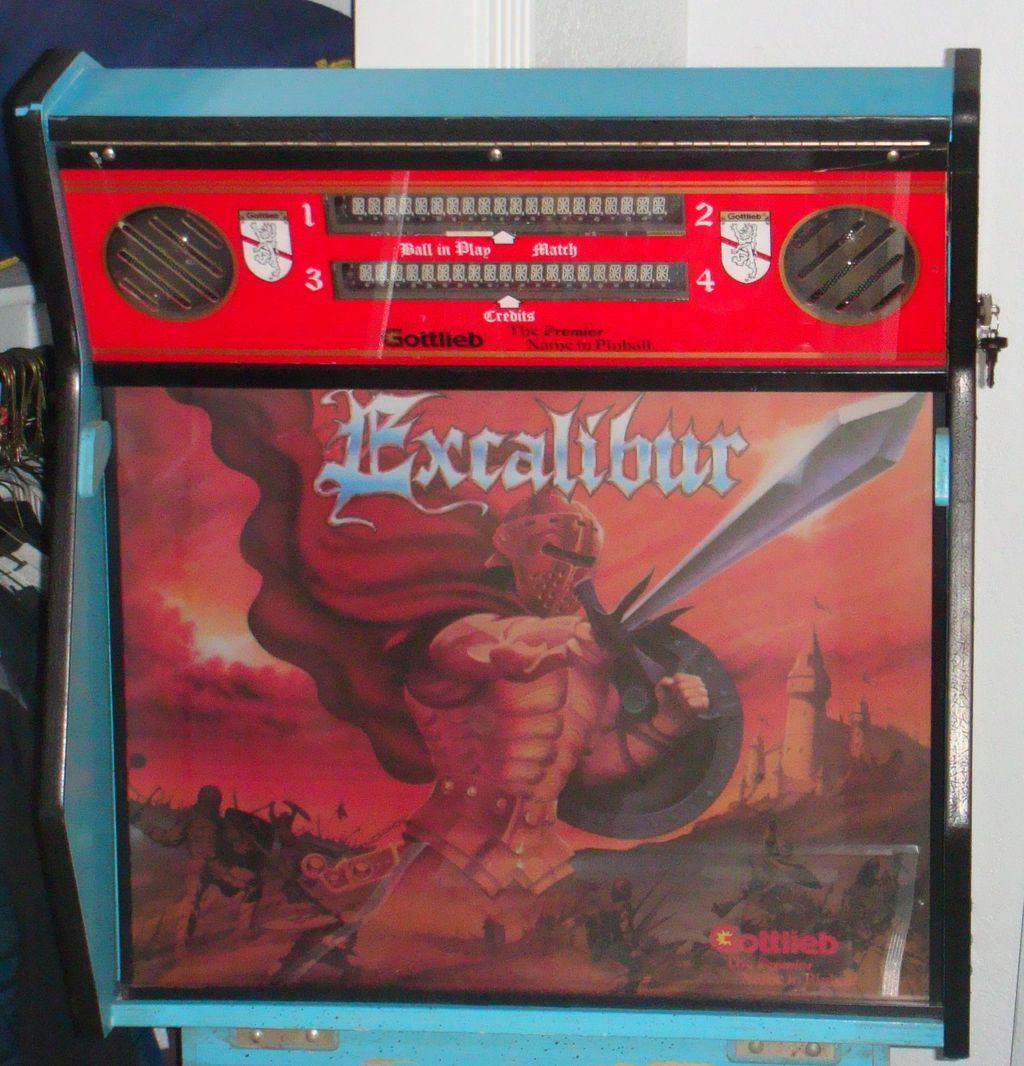

Excalibur (Gottlieb, 1988) : présentation
Sorti en 1988, Excalibur est un flipper System 80B grand format au thème médiéval, dans l'univers du roi Arthur et de la légende de l'épée. Il propose les afficheurs alphanumériques de la série.
- Fabricant : D. Gottlieb & Co.
- Année : 1988
- Système électronique : Gottlieb System 80B
- Type : flipper électronique (solid state), grand format
- Thème : médiéval / roi Arthur
Pannes fréquentes (System 80B)
Les System 80B utilisent des afficheurs alphanumériques et une MPU à RAM 5101 sauvegardée par pile. Les pannes récurrentes : pile qui coule sur la MPU (corrosion et perte de la mémoire 5101), alimentation instable (le trim pot d'origine peine à tenir le 5 V et le 12 V), soudures fissurées (notamment sur la daughter card du CPU), connecteurs inter-cartes à repinner, masses déficientes (ground mods indispensables), afficheurs éteints si un seul bit ne passe pas de la MPU à l'afficheur, et démarrage perturbé par le starter du tube fluorescent du fronton.
Problèmes spécifiques au Excalibur (retours de forums)
- Banc de cibles tombées : le fil commun dénudé du banc peut se rompre tout en paraissant encore connecté.
- Son qui coupe : les broches Gottlieb entre carte son et MPU perdent leur tension ; repinner la carte son et l'alimentation auxiliaire.
- Diagnostic son : appuyer fermement sur les puces de la carte son, jeu allumé, pour repérer un mauvais contact.
- Afficheurs vides / masses : bien relier les masses au transformateur restaure souvent l'affichage.
- Transistors et connecteurs edge : resserrer les transistors et nettoyer les connecteurs edge encrassés.
Cartes de remplacement compatibles Excalibur
- GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
- GottFA80_Plus (Full) — idem avec carte son intégrée (audio 80B limité à quelques titres).
- Gosof — carte son de remplacement pour System 80 et 80A (prise en charge 80B actuellement limitée à quelques titres).
- Godri80 — carte Driver de remplacement.
- Lisy80 — carte CPU + diagnostic web.
- GoPOP80 — carte de pilotage des bumpers (MA-922).
Spécificité System 80B : privilégiez la GottFA80_Plus Light — le 80B est couvert côté CPU/MPU. Côté audio, la prise en charge est pour l'instant limitée à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team) ; pour les autres System 80B, conservez et réparez la carte son d'origine et contactez-nous (une solution audio est en préparation).
À prévoir au montage sur 80B : en toute transparence, sur un System 80B comme l'Excalibur, la nappe d'afficheur d'origine est parfois un peu courte pour atteindre la GottFA80 Light dans sa nouvelle position : une petite rallonge de câblage de l'afficheur peut être nécessaire. Il faut aussi souvent surélever ou repositionner légèrement le néon (tube fluorescent) du fronton pour dégager la carte. Rien de compliqué : nous fournissons les conseils et le support gratuitement.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Excalibur Gottlieb
Un banc de cibles ne répond plus.
Vérifiez le fil commun dénudé qui peut s'être rompu. Contrôlez ensuite les switches ; une MPU neuve fiabilise la lecture.
Le son coupe.
Repinnez la carte son et l'alimentation auxiliaire et réparez la carte son d'origine. Pour l'audio 80B, la prise en charge est limitée à quelques titres — contactez-nous.
Mes afficheurs sont vides.
Reliez correctement les masses au transformateur et reseatez la nappe. Une MPU de remplacement fiabilise l'interface afficheur.
Faut-il une rallonge de câblage pour la carte sur 80B ?
Souvent, oui : sur l'Excalibur, la nappe d'afficheur peut être un peu courte et le néon du fronton doit parfois être surélevé pour dégager la GottFA80 Light. Nos tutoriels et notre support gratuit vous guident.
Et pour le son du 80B ?
La prise en charge audio se limite pour l'instant à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team). Pour Excalibur, conservez et réparez la carte son d'origine et contactez-nous ; une solution est en préparation.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Excalibur ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
