TX-Sector (Gottlieb, 1988) : pannes et cartes de remplacement System 80B
Votre TX-Sector de Gottlieb ne boote pas, a des cibles non comptées, n'a plus de voix ou se reset ? Ces symptômes sont typiques des flippers Gottlieb System 80B, dont les cartes d'origine (MPU, Driver, alimentation, son) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

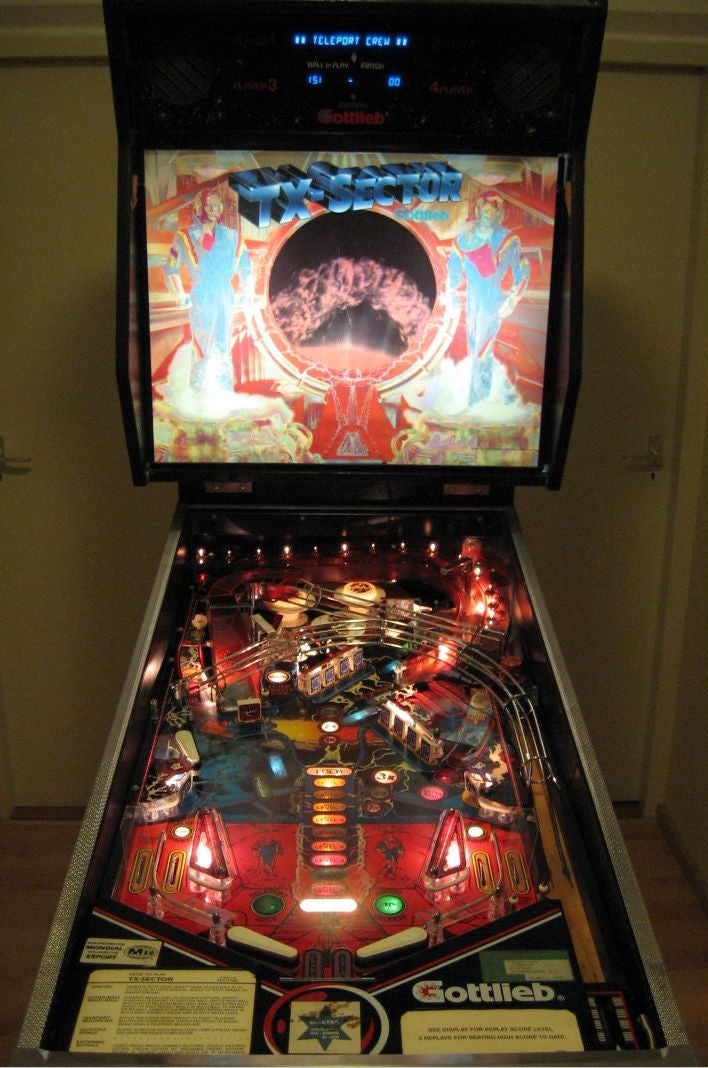

TX-Sector (Gottlieb, 1988) : présentation
Sorti en 1988, TX-Sector est un flipper System 80B au thème de science-fiction et de téléportation futuriste. Il propose les afficheurs alphanumériques et la synthèse vocale de la série.
- Fabricant : D. Gottlieb & Co.
- Année : 1988
- Système électronique : Gottlieb System 80B
- Type : flipper électronique (solid state), afficheurs alphanumériques
- Thème : science-fiction / téléportation
Pannes fréquentes (System 80B)
Les System 80B utilisent des afficheurs alphanumériques et une MPU à RAM 5101 sauvegardée par pile. Les pannes récurrentes : pile qui coule sur la MPU (corrosion et perte de la mémoire 5101), alimentation instable (le trim pot d'origine peine à tenir le 5 V et le 12 V), soudures fissurées (notamment sur la daughter card du CPU), connecteurs inter-cartes à repinner, masses déficientes (ground mods indispensables), afficheurs éteints si un seul bit ne passe pas de la MPU à l'afficheur, et démarrage perturbé par le starter du tube fluorescent du fronton.
Problèmes spécifiques au TX-Sector (retours de forums)
- Corrosion de pile sur la MPU : peut entraîner l'absence de multibille puis, après ground mods et reprise de l'alimentation, un refus de booter.
- Banc de cibles tombées défaillant : le banc gauche ne compte pas et ne se réinitialise pas quand toutes les cibles sont baissées.
- Plus de voix (carte son MA-886) : ROM de test OK mais aucun signal audio trouvé dans le chemin du son.
- Afficheur inférieur qui coupe : fonctionne au boot puis s'éteint au passage à l'écran de jeu.
- Connecteurs et masses : repinnage et ground mods indispensables.
Cartes de remplacement compatibles TX-Sector
- GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
- GottFA80_Plus (Full) — idem avec carte son intégrée (audio 80B limité à quelques titres).
- Gosof — carte son de remplacement pour System 80 et 80A (prise en charge 80B actuellement limitée à quelques titres).
- Godri80 — carte Driver de remplacement.
- Lisy80 — carte CPU + diagnostic web.
- GoPOP80 — carte de pilotage des bumpers (MA-922).
Spécificité System 80B : privilégiez la GottFA80_Plus Light — le 80B est couvert côté CPU/MPU. Côté audio, la prise en charge est pour l'instant limitée à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team) ; pour les autres System 80B, conservez et réparez la carte son d'origine et contactez-nous (une solution audio est en préparation).
À prévoir au montage sur 80B : en toute transparence, sur un System 80B comme le TX-Sector, la nappe d'afficheur d'origine est parfois un peu courte pour atteindre la GottFA80 Light dans sa nouvelle position : une petite rallonge de câblage de l'afficheur peut être nécessaire. Il faut aussi souvent surélever ou repositionner légèrement le néon (tube fluorescent) du fronton pour dégager la carte. Rien de compliqué : nous fournissons les conseils et le support gratuitement.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — TX-Sector Gottlieb
Mon TX-Sector ne boote pas.
Vérifiez la corrosion de pile sur la MPU. Une GottFA80_Plus Light ou Lisy80 remplace la MPU et élimine ce point faible.
Un banc de cibles ne compte pas.
C'est un défaut de matrice/switches. Contrôlez les contacts ; une MPU neuve fiabilise la lecture.
Je n'ai plus de voix.
La carte son MA-886 est souvent en cause : réparez la carte son d'origine. Pour l'audio 80B, la prise en charge est limitée à quelques titres — contactez-nous.
Faut-il une rallonge de câblage pour la carte sur 80B ?
Souvent, oui : sur le TX-Sector, la nappe d'afficheur peut être un peu courte et le néon du fronton doit parfois être surélevé pour dégager la GottFA80 Light. Nos tutoriels et notre support gratuit vous guident.
Et pour le son du 80B ?
La prise en charge audio se limite pour l'instant à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team). Pour TX-Sector, conservez et réparez la carte son d'origine et contactez-nous ; une solution est en préparation.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre TX-Sector ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
