Big House (Gottlieb, 1989) : pannes et cartes de remplacement System 80B
Sur votre Big House de Gottlieb, le bouton start ne fait rien, vous n'avez plus de son, des lampes restent éteintes ou le jeu se reset ? Ces symptômes sont typiques des flippers Gottlieb System 80B, dont les cartes d'origine (MPU, Driver, alimentation, son) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

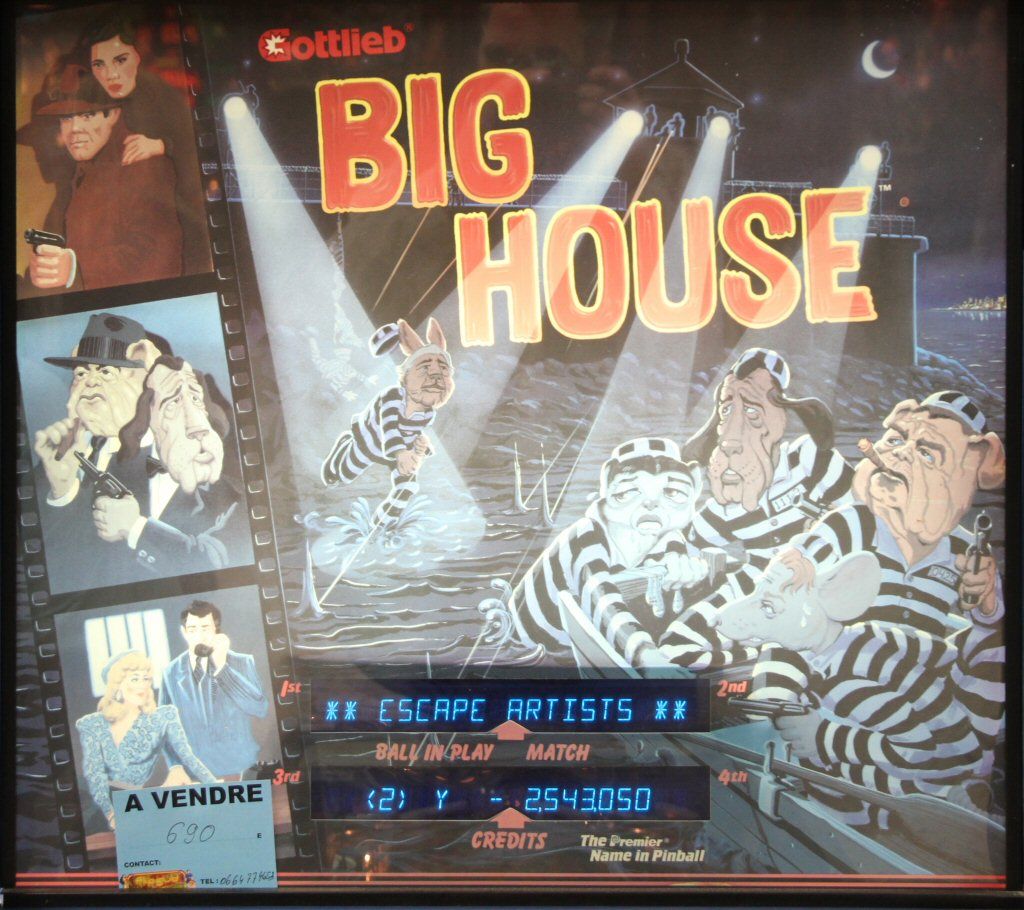

Big House (Gottlieb, 1989) : présentation
Sorti en 1989, Big House est un flipper System 80B au thème carcéral et d'évasion. Il propose les afficheurs alphanumériques de la série, dans l'une des dernières années de production du System 80B.
- Fabricant : D. Gottlieb & Co.
- Année : 1989
- Système électronique : Gottlieb System 80B
- Type : flipper électronique (solid state), afficheurs alphanumériques
- Thème : prison / évasion
Pannes fréquentes (System 80B)
Les System 80B utilisent des afficheurs alphanumériques et une MPU à RAM 5101 sauvegardée par pile. Les pannes récurrentes : pile qui coule sur la MPU (corrosion et perte de la mémoire 5101), alimentation instable (le trim pot d'origine peine à tenir le 5 V et le 12 V), soudures fissurées (notamment sur la daughter card du CPU), connecteurs inter-cartes à repinner, masses déficientes (ground mods indispensables ; une seule masse défaillante peut bloquer plusieurs cartes), afficheurs éteints si un seul bit ne passe pas de la MPU à l'afficheur, et démarrage perturbé par le starter du tube fluorescent du fronton.
Problèmes spécifiques au Big House (retours de forums)
- Bouton start inerte : résolu en re-sertissant les connecteurs A1J5 et A1J6.
- Son 16 absent : il transite par le connecteur en bas à droite de la carte Driver, point faible connu sur Big House — à emboîter fermement ; ground mods utiles.
- Éclairages manquants : lampes des pop-ups, du roller en haut du plateau et avant la rampe n°2 (censées rester allumées) qui ne fonctionnent pas.
- Flippers faibles : souvent le contact de fin de course (EOS) ou la bobine.
- Masses en chaîne : une masse défaillante peut coller des bobines, des relais ou des lampes pilotées.
Cartes de remplacement compatibles Big House
- GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
- GottFA80_Plus (Full) — idem avec carte son intégrée (audio 80B limité à quelques titres).
- Gosof — carte son de remplacement pour System 80 et 80A (prise en charge 80B actuellement limitée à quelques titres).
- Godri80 — carte Driver de remplacement.
- Lisy80 — carte CPU + diagnostic web.
- GoPOP80 — carte de pilotage des bumpers (MA-922).
Spécificité System 80B : privilégiez la GottFA80_Plus Light — le 80B est couvert côté CPU/MPU. Côté audio, la prise en charge est pour l'instant limitée à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team) ; pour les autres System 80B, conservez et réparez la carte son d'origine et contactez-nous (une solution audio est en préparation).
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Big House Gottlieb
Mon bouton start ne répond pas.
Re-sertissez les connecteurs A1J5 et A1J6. Une MPU de remplacement fiabilise par ailleurs la lecture des switches.
Le son 16 est absent.
Emboîtez fermement le connecteur en bas à droite de la carte Driver et faites les ground mods ; réparez la carte son d'origine. Pour l'audio 80B, la prise en charge est limitée à quelques titres — contactez-nous.
Des éclairages restent éteints.
Vérifiez les masses et le pilotage des lampes. La carte Godri80 (ou GottFA80_Plus) remplace l'étage Driver défaillant.
Et pour le son du 80B ?
La prise en charge audio se limite pour l'instant à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team). Pour Big House, conservez et réparez la carte son d'origine et contactez-nous ; une solution est en préparation.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Big House ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
