Black Knight (Williams, 1980) : pannes et cartes de remplacement System 7
Votre Black Knight de Williams a une Magna-Save collée, ne démarre pas, part en reset ou a perdu sa multibille ? Ces symptômes sont typiques des flippers Williams System 7, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.
Black Knight (Williams, 1980) : présentation
Sorti en 1980 et conçu par Steve Ritchie, Black Knight est un jalon de l'histoire du flipper : premier jeu à plateau multi-niveaux et à introduire la Magna-Save (aimants de sauvetage de bille), avec multibille et synthèse vocale. Un best-seller emblématique du System 7.
- Fabricant : Williams
- Année : 1980
- Système électronique : Williams System 7
- Type : flipper électronique (solid state), multibille, Magna-Save, plateau multi-niveaux
- Thème : médiéval / chevalier
Pannes fréquentes (System 7)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants, et fusible solenoid qui saute (slingshot ou bumper resté collé).
Problèmes spécifiques à Black Knight (retours de forums)
- Magna-Save qui reste collée : l'aimant reste actif et il faut redémarrer la machine ; en cause, un relais qui colle (contacts à nettoyer/limer), parfois l'IC3 à remplacer.
- Magna-Save inopérante : souvent une corrosion du connecteur entre la tête et la caisse, ou les fils des boutons à ressouder des deux côtés.
- Pilotage des aimants : les aimants tirent trop de courant pour la carte Driver — un transistor commande un relais ; vérifiez que la masse (fil blanc à liseré rouge) est bien serrée sous l'écrou du backbox.
- Pas de signal de matrice aux boutons Magna-Save de caisse : plus aucune réaction des boutons, à diagnostiquer côté matrice de switchs.
- Jeu qui ne démarre pas même après réfection MPU/Driver : signal blanking manquant, à investiguer précisément.
- Voix et éclairage général (GI) : les connecteurs GG/GI du System 7 chauffent et noircissent ; la carte son/voix se dépanne séparément.

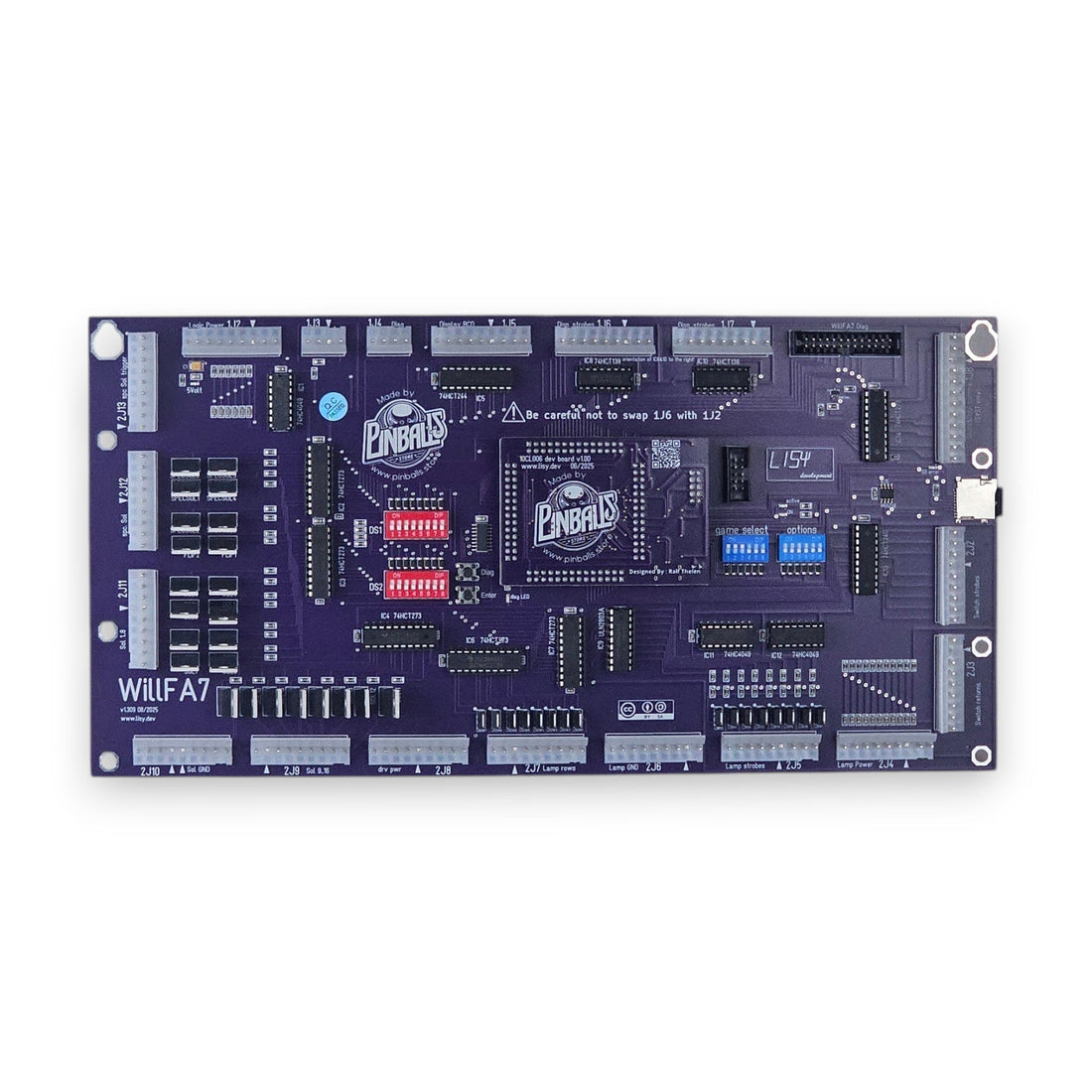

Cartes de remplacement compatibles Black Knight
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines et du multibille, mémoire sans pile) et supprime la nappe 40 broches fragile. Le transistor de commande du relais d'aimant est sur la carte Driver, donc renouvelé ; en revanche, le relais lui-même, le câblage, la masse, la carte son/voix et le GI restent à vérifier à part. Notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Black Knight Williams
Ma Magna-Save reste collée ou ne réagit plus.
Souvent un relais qui colle (contacts à nettoyer) ou un connecteur tête-caisse corrodé. Le transistor de commande est sur la carte Driver, que la WillFA7 remplace ; le relais, le câblage et la masse restent à vérifier.
Mon Black Knight ne démarre pas même après réfection des cartes.
Vérifiez le signal blanking et l'alimentation 5 V. La WillFA7 remplace MPU et Driver d'un coup et supprime la nappe 40 broches, ce qui élimine de nombreuses causes.
La WillFA7 est-elle compatible System 7 et multibille ?
Oui. La WillFA7 couvre les System 3 à 7, System 7 inclus ; elle pilote la logique de jeu, le multibille et les bobines.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 7.
