Counterforce (Gottlieb, 1980) : usterki i zamienne płytki System 80

Twój flipper Counterforce firmy Gottlieb (1980) nie uruchamia się, wyświetla „0” kredytu, bumpery są zablokowane lub lampy są słabe? W tym flipperze Gottlieb System 80, przyczyną jest prawie zawsze płyta główna (CPU/MPU), płyta sterująca (Driver), złącza lub masy. Oto najważniejsze informacje i kompatybilne zamienne płyty System 80.

Counterforce (Gottlieb, 1980): prezentacja

Counterforce to elektroniczny flipper firmy Gottlieb z 1980 roku, oparty na platformie Gottlieb System 80, o tematyce bitwy kosmicznej — jeden z pierwszych Systemów 80.

• Producent: Gottlieb
• Rok: 1980
• System elektroniczny: Gottlieb System 80
• Typ: elektroniczny (solid state)
• Temat: kosmos, science-fiction, bitwa

Częste usterki Counterforce (System 80)

Jak wszystkie Gottlieb System 80: starzejące się płyty CPU/Driver, zawieszanie się i resetowanie, slam tilt, wadliwe wyświetlacze, wątpliwe masy i złącza, wyciekająca bateria.

Problemy specyficzne dla Counterforce (raporty z forum)

• Nie uruchamia się sporadycznie, „0” na kredycie z zablokowaną lampą "shoot again": często problem z RIOT, który ściąga IRQ w dół (3 źródła IRQ są połączone w Gottlieb, co utrudnia izolację).
• Bumpery pozostają pod napięciem/zablokowane nawet po wymianie bezpieczników (mimo prawidłowych tranzystorów).
• Sterowane lampy (zielone mnożniki) bardzo słabe przy włączeniu.
• Zużyte złącza (powracający problem Systemu 80) — czyszczenie gumką + modyfikacje masy.

Usterki uruchamiania, sterowania (bumpery, lampy) i resetowania znikają po wymianie płyt CPU/Driver na GottFA80_Plus; Lisy80 i jej diagnostyka pomagają zlokalizować pozostałe usterki.

Kompatybilne karty zamienne Counterforce

• GottFA80_Plus (Light) — płyta all-in-one CPU + Driver + zasilanie, bez dźwięku.
• GottFA80_Plus (Full) — to samo z wbudowaną kartą dźwiękową.
• Gosof — zamienna karta dźwiękowa.

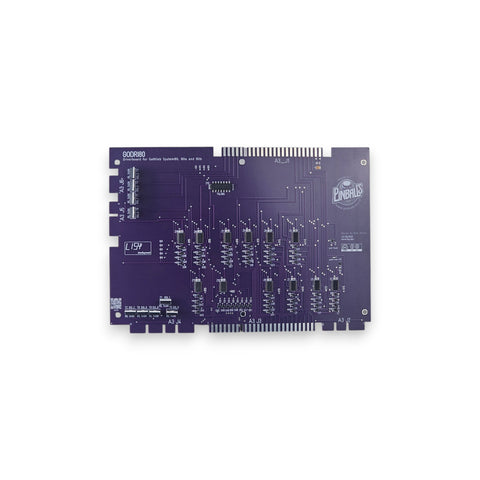

• Godri80 — zamienna płyta sterująca.
• Lisy80 — płyta CPU + diagnostyka sieciowa.
• GoPOP80 — płyta sterująca bumperami (MA-922).

Instalacja Plug & Play, bez baterii, samouczki i bezpłatne wsparcie. Skontaktuj się z nami w razie wątpliwości.

FAQ — Counterforce Gottlieb

Mój Counterforce wyświetla „0” i nie uruchamia się?
Typowy problem z CPU (RIOT/IRQ) lub złączami w Systemie 80. Zamienna płyta (GottFA80_Plus lub Lisy80) trwale rozwiązuje problem.

Bumpery pozostają zablokowane?
Sterowanie cewkami na płycie Driver; GottFA80_Plus lub Godri80 + GoPOP80 przywracają sterowanie do nowego stanu.

Czy należy wykonać ground mody?
Tak, w Systemie 80 — lub przełączyć się na GottFA80_Plus, który odnawia zasilanie i sterowanie.

Czy należy wymienić baterię?
Nasze karty działają bez baterii: koniec z korozją.

Ile czasu zajmuje instalacja karty zamiennej?
Instalacja jest Plug & Play: kilka minut, bez lutowania, z samouczkami i bezpłatnym wsparciem.

Czy karta bez baterii zachowuje ustawienia i najlepsze wyniki?
Tak. Nowoczesne karty zamienne wykorzystują pamięć nieulotną: brak baterii, brak korozji, a ustawienia są zachowywane po wyłączeniu.

Diagnostyka krok po kroku

1. Po wyłączeniu zasilania, wizualna inspekcja: zlokalizuj wszelkie ślady baterii lub korozji na MPU twojego Counterforce; usuń baterię NiCad, jeśli nadal jest obecna.
2. Zasilanie: zmierz 5 V i sprawdź, czy dociera do MPU (ponownie przylutuj regulator lub Q1, jeśli napięcie spada).
3. Masy: zastosuj „ground mody” między kartami (CPU, Driver, zasilanie, dźwięk).
4. Złącza: przepinuj utlenione złącza Molex, zwłaszcza połączenie MPU↔Driver.
5. Wyświetlacze: nigdy nie podłączaj ani nie odłączaj wyświetlacza pod napięciem; przetestuj z dobrym wyświetlaczem.
6. Test końcowy: sprawdź uruchamianie, kredyty, cewki i wyświetlacze; w razie potrzeby skontaktuj się z bezpłatnym wsparciem.
