Volcano (Gottlieb, 1981) : pannes et cartes de remplacement System 80

25 de junio de 2026

Votre flipper Volcano de Gottlieb (1981) freeze, se reset, perd les flippers en pleine partie, des solénoïdes restent collés au démarrage ou les afficheurs faiblissent ? Sur ce flipper Gottlieb System 80, tout pointe vers les cartes CPU/Driver, les connecteurs et les masses. Voici l'essentiel et les cartes de remplacement System 80 compatibles.

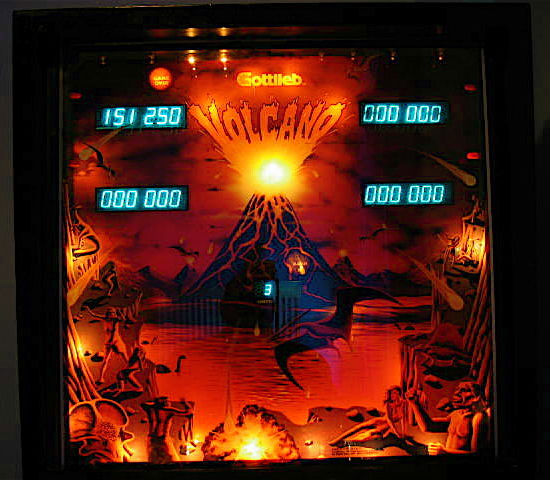

Volcano (Gottlieb, 1981) : présentation

Volcano est un flipper électronique Gottlieb de 1981 sur plateforme Gottlieb System 80, premier flipper Gottlieb à synthèse vocale, sur un thème de volcan.

Fabricant : Gottlieb
Année : 1981
Système électronique : Gottlieb System 80
Type : électronique (solid state, à voix)
Thème : volcan, aventure

Cartes Gottlieb System 80 — Volcano — Les cartes CPU et Driver du Gottlieb System 80.

Pannes fréquentes du Volcano (System 80)

Comme tous les Gottlieb System 80 : cartes CPU/Driver vieillissantes, plantages et resets, slam tilt, afficheurs défaillants, masses et connecteurs douteux, pile qui coule.

Corrosion de pile sur carte Gottlieb System 80 — Volcano — Corrosion typique d'une pile qui a coulé sur System 80 : à neutraliser en priorité.

Problèmes spécifiques au Volcano (retours de forums)

Au démarrage, le ball feed et le kicker restent énergisés (avec un zéro au crédit) : risque de griller la bobine ou le fusible si on laisse en l'état.
Connecteurs : c'est LE point faible du System 80 — un utilisateur a tracé 99 % de ses pannes à des pins desserrés sur la carte d'alimentation.
Afficheurs qui ne reçoivent que ~3 Vac au lieu de 5 : nettoyer les connecteurs (gomme) pour retirer l'oxydation.
Ground mods recommandés + refaire tous les connecteurs en même temps.
Switchs sales sous plateau = freeze ; flippers intermittents (notamment quand la bille remonte du subway).

Les resets, masses, pilotage des solénoïdes et alimentation faible disparaissent en passant à la GottFA80_Plus (tout-en-un, alimentation refaite) ; la Lisy80 aide à localiser les défauts de switchs.

Cartes de remplacement compatibles Volcano

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée (voix d'origine).
Gosof — carte son de remplacement (avec ou sans voix).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte GottFA80_Plus pour Gottlieb System 80 — Volcano — La GottFA80_Plus : carte tout-en-un (CPU + Driver + alimentation) sans pile.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous en cas de doute.

FAQ — Volcano Gottlieb

Pourquoi mon Volcano freeze en pleine partie ?
Souvent des switchs sales sous le plateau ou des connecteurs douteux ; la Lisy80 aide au diagnostic, la GottFA80_Plus fiabilise le tout.

Des solénoïdes restent collés au démarrage ?
Coupez vite pour ne pas griller la bobine. Le pilotage refait par la carte Driver (Godri80) ou la GottFA80_Plus règle le problème.

Mes afficheurs sont faibles ?
Nettoyez les connecteurs ; si ça persiste, l'alimentation refaite de la GottFA80_Plus restaure des tensions correctes.

Faut-il changer la pile ?
Nos cartes fonctionnent sans pile : plus de corrosion.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Volcano ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
