Spring Break (Gottlieb, 1987) : pannes et cartes de remplacement System 80B

25 de junio de 2026

Votre Spring Break de Gottlieb redémarre aléatoirement, n'a plus de son, voit son multibille ne plus fonctionner ou se reset ? Ces symptômes sont typiques des flippers Gottlieb System 80B, dont les cartes d'origine (MPU, Driver, alimentation, son) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

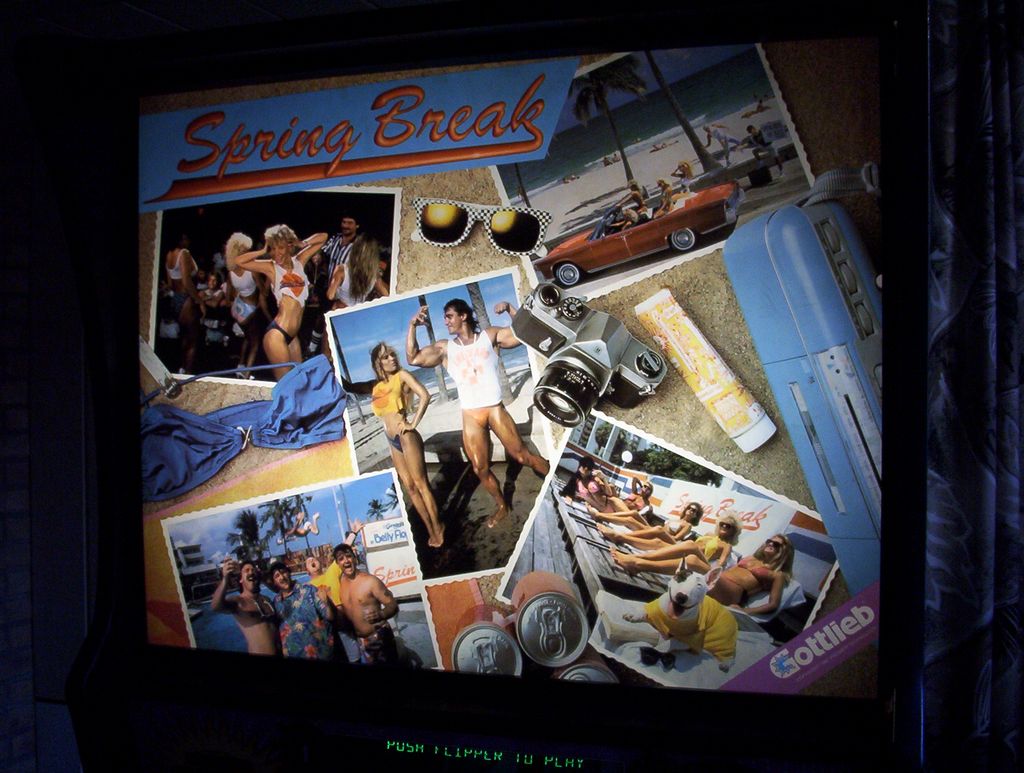

Spring Break (Gottlieb, 1987) : présentation

Sorti en 1987, Spring Break est un flipper System 80B au thème festif des vacances étudiantes à la plage. Très apprécié pour son ambiance, il propose les afficheurs alphanumériques de la série.

Fabricant : D. Gottlieb & Co.
Année : 1987
Système électronique : Gottlieb System 80B
Type : flipper électronique (solid state), afficheurs alphanumériques
Thème : vacances / plage

Cartes Gottlieb System 80B — Spring Break — Les cartes CPU et Driver du Gottlieb System 80B.

Pannes fréquentes (System 80B)

Les System 80B utilisent des afficheurs alphanumériques et une MPU à RAM 5101 sauvegardée par pile. Les pannes récurrentes : pile qui coule sur la MPU (corrosion et perte de la mémoire 5101), alimentation instable (le trim pot d'origine peine à tenir le 5 V et le 12 V), soudures fissurées (notamment sur la daughter card du CPU), connecteurs inter-cartes à repinner, masses déficientes (ground mods indispensables), afficheurs éteints si un seul bit ne passe pas de la MPU à l'afficheur, et démarrage perturbé par le starter du tube fluorescent du fronton.

Problèmes spécifiques au Spring Break (retours de forums)

Redémarrages aléatoires : retirer le tube fluo du fronton et débrancher la carte reset (inutile à domicile) améliore nettement la stabilité.
Masses à contrôler : tourner de 90° ou 180° les connecteurs de masse 9 broches (repérés par des traits blancs) près du transformateur aide à détecter les masses douteuses.
Plus de son : si la LED de la carte son ne s'allume pas, le CPU son ne tourne pas.
Multibille qui ne se déclenche pas : un switch qui ne fait pas contact sous la bille bloque le multibille — replier légèrement le contact vers l'intérieur.
Fusibles par groupes : GI, lampes pilotées et groupes de solenoids ont chacun leur fusible à contrôler.

Corrosion de pile sur carte Gottlieb System 80B — Spring Break — Corrosion typique d'une pile qui a coulé sur System 80B : à neutraliser en priorité.

Cartes de remplacement compatibles Spring Break

GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
GottFA80_Plus (Full) — idem avec carte son intégrée (audio 80B limité à quelques titres).
Gosof — carte son de remplacement pour System 80 et 80A (prise en charge 80B actuellement limitée à quelques titres).
Godri80 — carte Driver de remplacement.
Lisy80 — carte CPU + diagnostic web.
GoPOP80 — carte de pilotage des bumpers (MA-922).

Carte GottFA80_Plus pour Gottlieb System 80B — Spring Break — La GottFA80_Plus : carte tout-en-un (CPU + Driver + alimentation) sans pile.

Spécificité System 80B : privilégiez la GottFA80_Plus Light — le 80B est couvert côté CPU/MPU. Côté audio, la prise en charge est pour l'instant limitée à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team) ; pour les autres System 80B, conservez et réparez la carte son d'origine et contactez-nous (une solution audio est en préparation).

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Spring Break Gottlieb

Mon Spring Break redémarre tout seul.
Retirez le tube fluo du fronton et débranchez la carte reset (inutile à domicile). Reprenez les masses ; une alimentation GottFA80_Plus stabilise le jeu.

Je n'ai plus de son.
Si la LED de la carte son ne clignote pas, le CPU son ne tourne pas : réparez la carte son d'origine. Pour l'audio 80B, la prise en charge est limitée à quelques titres — contactez-nous.

Le multibille ne se déclenche pas.
Souvent un switch sous la bille qui ne fait pas contact. Réglez le contact ; une MPU de remplacement fiabilise la lecture des switches.

Et pour le son du 80B ?
La prise en charge audio se limite pour l'instant à quelques titres (Bounty Hunter, Chicago Cubs Triple Play, Tag Team). Pour Spring Break, conservez et réparez la carte son d'origine et contactez-nous ; une solution est en préparation.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Spring Break ; retirer la pile NiCad si elle est encore présente.
Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
