Laser Ball (Williams, 1979) : pannes et cartes de remplacement System 6
Votre Laser Ball de Williams a un segment d'afficheur manquant, un son distordu, des bobines muettes ou s'éteint sur les flippers ? Ces symptômes sont typiques des flippers Williams System 6, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

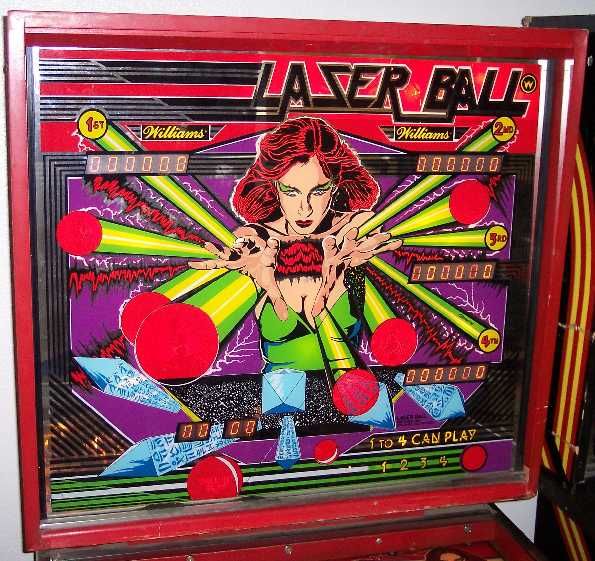

Laser Ball (Williams, 1979) : présentation
Sorti en 1979, Laser Ball est un flipper System 6 de Williams au thème futuriste et laser. Un titre rapide de cette génération solid state.
- Fabricant : Williams
- Année : 1979
- Système électronique : Williams System 6
- Type : flipper électronique (solid state)
- Thème : futuriste / laser
Pannes fréquentes (System 6)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants (connecteurs, résistances du display), et fusible solenoid qui saute (slingshot ou bumper collé).
Problèmes spécifiques au Laser Ball (retours de forums)
- Segment inférieur (« d ») manquant : avec résistances brûlées sur la carte master display ; parfois une simple soudure froide sur un connecteur de la carte CPU.
- Deuxième digit muet : sur certains afficheurs, persistant même après échange des cartes slave.
- Son distordu ou absent : sur carte son System 6 Type 1, remplacer la puce IC8 (buffer) ; distorsion qui apparaît après plusieurs heures de chauffe.
- Extinction sur les flippers : le jeu s'éteint quand on actionne les flippers et ne reboote plus.
- Plus aucune bobine : bumpers, reset des drop targets, éjecteurs et slingshots muets.
Cartes de remplacement compatibles Laser Ball
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines, mémoire sans pile) et supprime la nappe 40 broches fragile. Les pannes purement alimentation et son restent à traiter à part ; notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Laser Ball Williams
Il manque le segment inférieur sur mes afficheurs.
Vérifiez les résistances brûlées du master display et les soudures du connecteur CPU. La WillFA7 fiabilise le pilotage.
Mon son est distordu.
Sur carte son Type 1, la puce IC8 est souvent en cause. C'est côté son ; notre support vous guide.
Plus aucune bobine ne fonctionne.
Vérifiez la carte Driver et le connecteur 40 broches. La WillFA7 (MPU + Driver) fiabilise tout le pilotage.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 6.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Laser Ball ; retirer la pile NiCad si elle est encore présente.
- Alimentation : contrôler le 5 V et les fusibles ; ressouder les headers d'alimentation et de MPU si la tension chute ou si le jeu se reset.
- Connecteurs : re-piner les connecteurs Molex oxydés, notamment la liaison MPU↔Driver.
- Bobines : vérifier les fusibles solénoïdes et les switches (slingshot collé) avant de remettre sous tension.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappeler que la WillFA7 remplace MPU + Driver. Au besoin, contacter le support gratuit.
