Firepower (Williams, 1980) : pannes et cartes de remplacement System 6
Votre Firepower de Williams reboote, voit son 5 V chuter à chaud, a une pile qui a coulé ou des afficheurs faibles ? Ces symptômes sont typiques des flippers Williams System 6, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

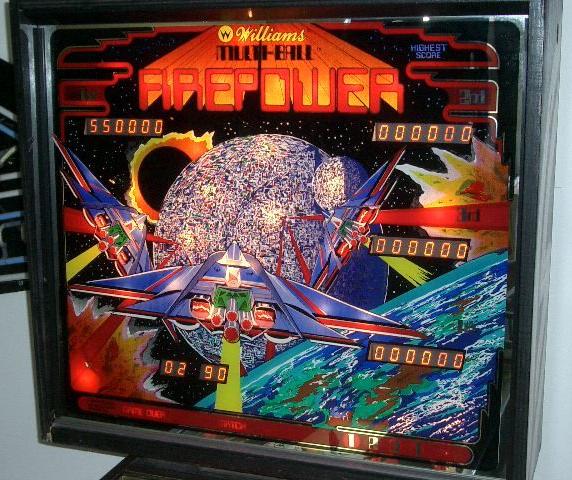

Firepower (Williams, 1980) : présentation
Sorti en 1980, Firepower est un grand classique de Williams en System 6, célèbre pour son multibille et son lane change. Sur fond de combat spatial, c'est l'un des flippers les plus appréciés de l'époque.
- Fabricant : Williams
- Année : 1980
- Système électronique : Williams System 6
- Type : flipper électronique (solid state), multibille
- Thème : combat spatial / science-fiction
Pannes fréquentes (System 6)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants (connecteurs, résistances du display), et fusible solenoid qui saute (slingshot ou bumper collé).
Problèmes spécifiques au Firepower (retours de forums)
- Reboots liés aux connecteurs : le connecteur entre MPU et alimentation est souvent en cause (1J2 à gauche du CPU, 3J6 en haut de l'alimentation) — repinner les deux côtés.
- 5 V qui chute à chaud : alimentation faible qui décroche après chauffe ; vérifier les porte-fusibles et refluer les headers.
- Corrosion de pile : elle ronge le support et migre vers IC5 et C2 à proximité.
- Afficheurs qui se vident : tubes qui « gazent » et circuit 100 V de l'alimentation qui lâche.
- Connecteur 40 broches : remplacer le header mâle/femelle et les supports anciens pour fiabiliser.
Cartes de remplacement compatibles Firepower
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines, mémoire sans pile) et supprime la nappe 40 broches fragile. Les pannes purement alimentation (pont redresseur, connecteurs d'alimentation) restent à traiter côté power supply ; notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Firepower Williams
Mon Firepower reboote sans arrêt.
Repinnez les connecteurs MPU↔alimentation (1J2, 3J6). La WillFA7 fiabilise la partie logique et supprime la nappe 40 broches.
Le 5 V chute quand le jeu chauffe.
L'alimentation est faible : porte-fusibles et headers à reprendre. La WillFA7 ne remplace pas l'alimentation ; notre support vous guide.
La pile a coulé près de IC5/C2.
Nettoyez la corrosion. La WillFA7 fonctionne sans pile et supprime définitivement ce risque.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 6.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Firepower ; retirer la pile NiCad si elle est encore présente.
- Alimentation : contrôler le 5 V et les fusibles ; ressouder les headers d'alimentation et de MPU si la tension chute ou si le jeu se reset.
- Connecteurs : re-piner les connecteurs Molex oxydés, notamment la liaison MPU↔Driver.
- Bobines : vérifier les fusibles solénoïdes et les switches (slingshot collé) avant de remettre sous tension.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappeler que la WillFA7 remplace MPU + Driver. Au besoin, contacter le support gratuit.
