Genie (Gottlieb, 1979) : pannes et cartes de remplacement System 1
Votre Genie (Gottlieb, 1979) a des afficheurs qui alternent score et caractères parasites, une alimentation 5 V instable ou des cibles tombantes qui ne se réarment plus ? Ce flipper Gottlieb à thème génie et Mille et Une Nuits repose sur le System 1. Voici les pannes typiques relevées sur les forums et les solutions de remplacement sans pile.

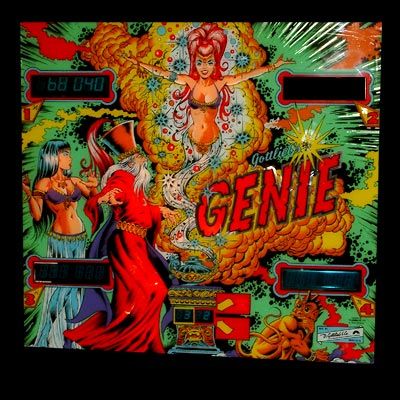

Présentation du Genie
Sorti en 1979, le Genie est un flipper solid-state de Gottlieb bâti sur le System 1. Son thème féerique met en scène un génie sorti de sa lampe, dans une ambiance orientale de Mille et Une Nuits.
- Fabricant : Gottlieb
- Année : 1979
- Système : Gottlieb System 1
- Type : Solid-state (afficheurs alphanumériques)
- Thème : génie, lampe magique, Mille et Une Nuits
Pannes fréquentes (System 1)
Le Gottlieb System 1 partage un lot de faiblesses bien connues, indépendantes du jeu :
- Pile qui fuit : la pile NiCad soudée sur la carte MPU coule avec le temps et corrode pistes et composants. C'est la panne n°1 — retirez-la sans attendre.
- Masses déficientes : le câblage de masse d'origine est sous-dimensionné et provoque resets et comportements erratiques (les « ground mods » sont quasi obligatoires).
- Connecteurs corrodés : les connecteurs Molex, en particulier la liaison MPU↔Driver (46 broches), perdent le contact et demandent un re-pinning.
- Alimentation : 5 V instable, ponts redresseurs fatigués et transformateur qui chauffe entraînent des plantages.
- Afficheurs : chiffres qui faiblissent, scintillent ou restent figés à zéro.
Problèmes spécifiques au Genie (forums)
- Alimentation = maillon faible : après réfection du régulateur, un 5 V bas vient souvent d'une mauvaise connexion aux pattes du transistor Q1 ; un trim pot R4 défectueux rend le fonctionnement instable.
- Afficheurs capricieux : alternance entre score et caractères parasites, tout à zéro ou afficheurs éteints. Si au moins deux afficheurs sont touchés, suspectez les connecteurs A1J2/A1J3 ou les circuits de données d'affichage du CPU (un défaut de digit apparaît sur les joueurs 1 et 3 ou 2 et 4).
- Cibles tombantes qui ne se réarment pas : souvent une diode grillée ; un fusible grillé au-dessus de la banque de 4 empêche le réarmement.
- Lock-up après ~30 min : les afficheurs s'éteignent et le jeu se fige ; débrancher puis rebrancher le câble alimentation↔CPU dépanne temporairement.
- Son défaillant : vérifiez la carte son et ses connexions si le son disparaît.
- Masses : après les ground mods recommandés, l'électronique d'origine devient bien plus fiable.
Cartes de remplacement compatibles Genie
Le Genie repose sur le Gottlieb System 1, une plateforme réputée fragile (pile qui fuit, masses faibles, connecteurs oxydés, alimentation capricieuse). Pinballs Store propose des solutions de remplacement sans pile pour la fiabiliser :
- Gosof — carte son de remplacement.
Pour une carte CPU/Driver dédiée au System 1, contactez-nous : nous vous orientons vers la meilleure solution pour votre Genie. Installation Plug & Play, sans pile, support gratuit.
FAQ — Genie Gottlieb
En quelle année le Genie est-il sorti ?
En 1979. C'est un flipper solid-state de Gottlieb sur la plateforme System 1.
Pourquoi les afficheurs de mon Genie alternent-ils score et caractères parasites ?
C'est souvent un connecteur A1J2/A1J3 ou les données d'affichage du CPU. Nettoyez et re-pinez ces connecteurs ; une carte de remplacement fiabilise l'affichage.
Faut-il retirer la pile de la carte MPU ?
Oui, immédiatement. La pile NiCad d'origine finit par fuir et détruire la carte. Une carte de remplacement sans pile élimine définitivement ce risque.
Existe-t-il une carte de remplacement pour le Genie ?
Oui. Contactez-nous pour la solution CPU/Driver System 1 adaptée ; l'installation est Plug & Play, sans pile, avec support gratuit.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Genie ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
