Buck Rogers (Gottlieb, 1980) : pannes et cartes de remplacement System 1
Votre Buck Rogers (Gottlieb, 1980) perd progressivement le son, présente un connecteur J7 corrodé ou des diodes de bobines douteuses ? Ce flipper Gottlieb à thème science-fiction repose sur le System 1. Voici les pannes typiques relevées sur les forums et les solutions de remplacement sans pile.

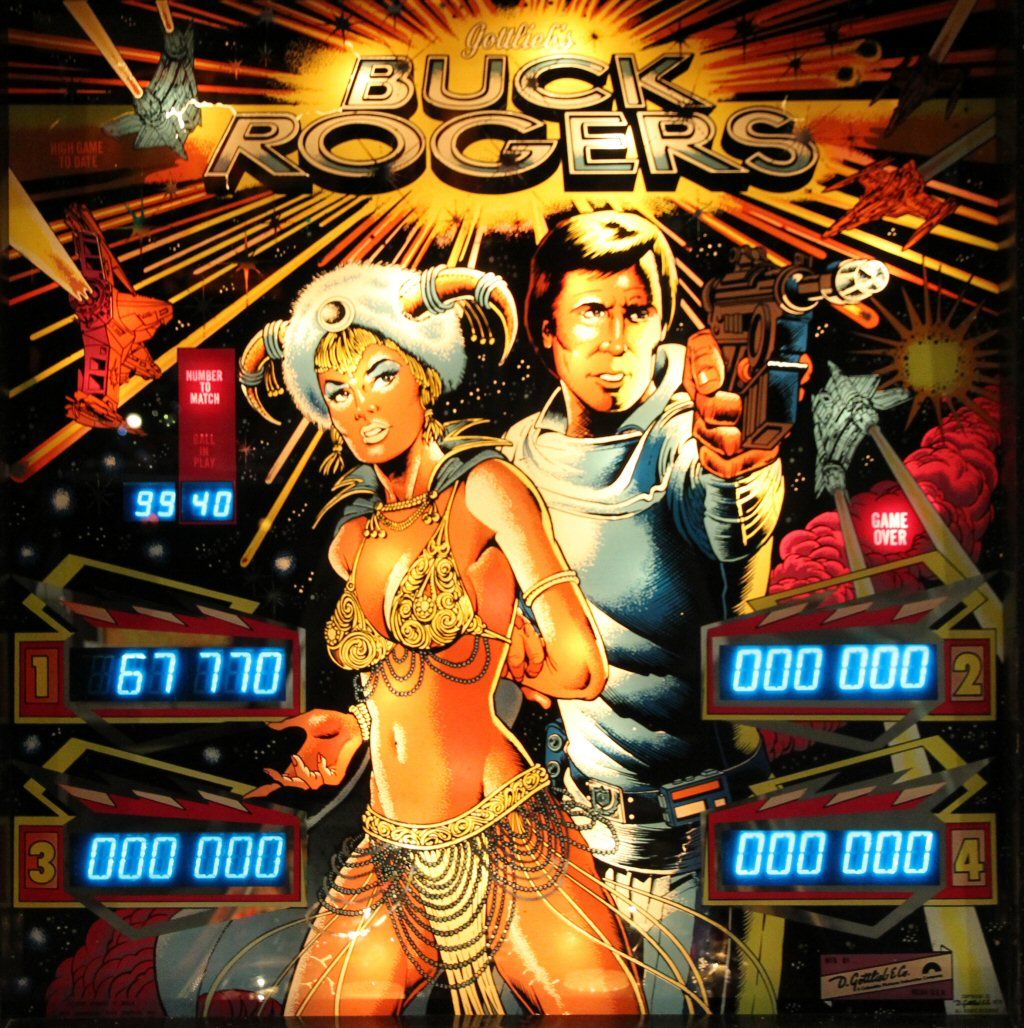

Présentation du Buck Rogers
Sorti en 1980, le Buck Rogers est un flipper solid-state de Gottlieb bâti sur le System 1 — l'un des derniers de la plateforme. Il s'inspire du héros de science-fiction Buck Rogers et de ses aventures spatiales au 25e siècle.
- Fabricant : Gottlieb
- Année : 1980
- Système : Gottlieb System 1
- Type : Solid-state (afficheurs alphanumériques)
- Thème : science-fiction, espace, Buck Rogers
Pannes fréquentes (System 1)
Le Gottlieb System 1 partage un lot de faiblesses bien connues, indépendantes du jeu :
- Pile qui fuit : la pile NiCad soudée sur la carte MPU coule avec le temps et corrode pistes et composants. C'est la panne n°1 — retirez-la sans attendre.
- Masses déficientes : le câblage de masse d'origine est sous-dimensionné et provoque resets et comportements erratiques (les « ground mods » sont quasi obligatoires).
- Connecteurs corrodés : les connecteurs Molex, en particulier la liaison MPU↔Driver (46 broches), perdent le contact et demandent un re-pinning.
- Alimentation : 5 V instable, ponts redresseurs fatigués et transformateur qui chauffe entraînent des plantages.
- Afficheurs : chiffres qui faiblissent, scintillent ou restent figés à zéro.
Problèmes spécifiques au Buck Rogers (forums)
- Perte de son progressive : le son fonctionne au début puis s'estompe jusqu'au silence ; le remplacement des condensateurs de la carte son est le remède le plus courant.
- Carte Driver et diodes : étant l'un des derniers System 1, le Buck Rogers devrait avoir une carte Driver équipée de diodes de protection ; certaines machines portent une carte antérieure (1978) sans ces diodes — vérifiez les diodes de blocage et celles des bobines (court-circuitées ou montées à l'envers).
- Connecteur J7 corrodé : situé juste sous la pile du CPU, il subit les vapeurs et fuites d'acide ; ses broches finissent fissurées ou corrodées.
- Réparations bâclées d'anciens propriétaires : fils torsadés au lieu d'être soudés, diodes retirées — de quoi perturber toute la matrice de switches.
- Connecteurs et masses : re-pinez les connecteurs et appliquez les ground mods pour stabiliser le jeu.
- Pile : retirez en priorité la pile du MPU (le connecteur J7 est juste en dessous).
Cartes de remplacement compatibles Buck Rogers
Le Buck Rogers repose sur le Gottlieb System 1, une plateforme réputée fragile (pile qui fuit, masses faibles, connecteurs oxydés, son capricieux). Pinballs Store propose des solutions de remplacement sans pile pour la fiabiliser :
- Gosof — carte son de remplacement.
Pour une carte CPU/Driver dédiée au System 1, contactez-nous : nous vous orientons vers la meilleure solution pour votre Buck Rogers. Installation Plug & Play, sans pile, support gratuit.
FAQ — Buck Rogers Gottlieb
En quelle année le Buck Rogers est-il sorti ?
En 1980. C'est l'un des derniers flippers solid-state de Gottlieb sur la plateforme System 1.
Pourquoi mon Buck Rogers perd-il le son ?
C'est typiquement la carte son dont les condensateurs sont fatigués. Leur remplacement — ou une carte son de remplacement comme la Gosof — rétablit l'audio.
Faut-il retirer la pile de la carte MPU ?
Oui, immédiatement. La pile NiCad d'origine fuit et corrode notamment le connecteur J7 juste en dessous. Une carte de remplacement sans pile élimine ce risque.
Existe-t-il une carte de remplacement pour le Buck Rogers ?
Oui. Contactez-nous pour la solution CPU/Driver System 1 adaptée ; l'installation est Plug & Play, sans pile, avec support gratuit.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Buck Rogers ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
