Corrosione da batteria nel flipper: riconoscerla, fermarla e salvare la scheda

🔋 La corrosione da batteria nel flipper, in un paragrafo

Se il tuo flipper Gottlieb, Bally o Williams a stato solido non si accende, si resetta da solo o ha dimenticato tutte le impostazioni, una batteria tampone che perde è tra le primissime cose da controllare. Quasi ogni MPU (Main Processor Unit, la scheda cervello nel backbox) prodotta all'incirca tra il 1977 e il 1989 monta una piccola batteria per ricordare punteggi e impostazioni. Con i decenni quella batteria perde, e la poltiglia alcalina che rilascia mangia piste di rame, piedini dei chip e contatti dei connettori. La cosa più utile che puoi fare oggi su una macchina funzionante non costa nulla: apri il backbox e togli quella batteria dalla scheda. Il resto di questa guida spiega come riconoscere il danno, come fermarlo e quali opzioni hai quando è già iniziato.

Che cosa ci fa davvero lì quella batteria

La tua macchina conserva punteggi record, contatori e impostazioni in un piccolo chip di memoria: sulle schede Gottlieb System 80, Bally MPU e Williams System 3-7 quel chip è quasi sempre un 5101 (una RAM statica da 256×4 bit). La RAM statica è volatile: togli l'alimentazione e dimentica tutto nel giro di pochi secondi. Per trattenere quei dati a macchina staccata, i progettisti hanno cablato una batteria direttamente sul 5101.

Nel 1980 era una scelta sensata. Il problema è che una batteria lasciata al suo posto per quarant'anni non è più un backup di memoria: è una lenta perdita chimica che aspetta solo il suo momento.

Stesso chip, stessa batteria, tre schede diverse

Il bello di quest'epoca è che il guasto è quasi identico sui tre grandi costruttori, e quindi lo è anche la soluzione:

• Bally MPU (AS-2518-17 e AS-2518-35), che copre anche Stern M-100 e M-200: il 5101 sta in U8, con la batteria montata sulla scheda lì accanto. I classici kit Bally di riparazione della corrosione sostituiscono U8 insieme a tutto un grappolo di resistenze, condensatori, diodi e transistor vicini, il che ti dà la misura di quanto lontano arrivi di solito il danno.
• Gottlieb System 80 / 80A / 80B: la MPU porta un pacco batterie (in origine un NiCd ricaricabile, molto spesso sostituito con pile AA da un precedente proprietario) che alimenta il 5101. Sulle schede System 80 il circuito di carica e la RAM sono entrambi a portata immediata della perdita.
• Williams System 3-7: un portapile con celle AA si trova accanto al 5101 CMOS in IC19. Se quelle pile sono scariche o il portapile è corroso, la macchina di solito si avvia direttamente in modalità audit/contabilità invece di partire normalmente: un indizio utile.

🔍 Come capire se la tua scheda ce l'ha

Non serve un oscilloscopio. Spegni la macchina, staccala dalla presa, apri il backbox e guarda la scheda MPU con una torcia. La corrosione da batteria ha una firma molto riconoscibile:

• Una crosta blu-verde attorno alla batteria o al suo portapile: quello è rame corroso, ed è il segnale inequivocabile.
• Polvere bianca o grigia che si diffonde lungo le piste, a volte con un debole odore chimico.
• Piste scure, sollevate o interrotte, oppure piedini dei chip dall'aspetto peloso, opaco o corroso.

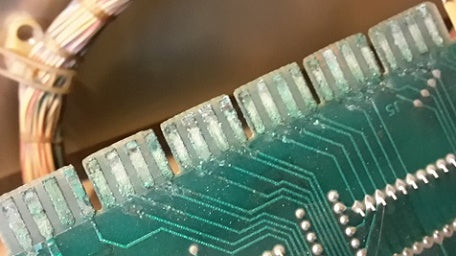

• Contatti verdastri sui connettori vicini alla batteria.

Sul fronte del comportamento, i sintomi che più spesso portano la gente su un forum di riparazione sono: la macchina non si avvia affatto o si blocca con il display incompleto; si resetta o si riavvia durante la partita; perde impostazioni e punteggi a ogni spegnimento; oppure si avvia in modalità audit e non ne esce. Su una macchina di questa età, ognuno di questi casi punta alla batteria come prima indiziata.

⚠️ Perché è un disastro al rallentatore e non un guasto isolato

Ecco il punto che coglie molti di sorpresa. Una batteria che perde non è come un fusibile bruciato, dove sostituisci il pezzo e hai finito. L'elettrolita è alcalino, e una volta finito sulla scheda continua a reagire: risale per capillarità lungo le piste di rame, si infila sotto i chip dove non puoi pulirlo, e si fa strada dentro i fori metallizzati (i via) che collegano le due facce della scheda. Ecco perché una scheda può sembrare solo un po' sporca in superficie e intanto morire silenziosamente sotto.

Ed è anche il motivo per cui «ci penso poi» è la scelta costosa. La differenza tra un lavoro di cinque minuti e una ricostruzione completa della scheda sta spesso solo in quanto a lungo la perdita è stata lasciata a sé stessa. Se da questo articolo porti via una cosa sola: la batteria non deve ancora perdere perché toglierla sia la mossa giusta.

🛠️ Cosa fare subito (la soluzione economica e onesta)

Diciamolo chiaramente, anche se vendiamo schede di ricambio: se la tua scheda è ancora sana, la soluzione corretta costa pochi euro e un'ora del tuo tempo, e non devi comprare nulla da noi per metterla in pratica.

In linea di principio il lavoro è semplice: togliere la batteria dalla scheda e dare al 5101 la sua alimentazione tampone da un punto che non possa danneggiare nulla. Dissalda la vecchia batteria o il portapile, neutralizza e pulisci con delicatezza l'eventuale corrosione leggera (un cotton fioc con un po' di aceto bianco per neutralizzare il residuo alcalino, poi alcool isopropilico per pulire, quindi asciugatura accurata) e monta una delle alternative qui sotto. Ecco come si confrontano le opzioni più comuni:

Per la maggior parte delle persone il portapile remoto o il supercondensatore sono il punto di equilibrio migliore. La strada NVRAM è elegante se il tuo 5101 è su zoccolo invece che saldato. Qualunque cosa scegli, l'obiettivo è lo stesso: mai più una batteria sulla scheda.

🧽 Quando la corrosione si è già diffusa

Se hai aperto il backbox e trovato la crosta blu-verde già ben insediata, sii realista su ciò che hai davanti. Una corrosione superficiale leggera, presa per tempo, si pulisce bene. Ma una volta che l'elettrolita ha viaggiato sotto i chip e dentro i via, pulire la superficie tratta solo quello che si vede: il danno nei fori metallizzati e sotto gli integrati è esattamente ciò che non puoi né raggiungere né ispezionare del tutto. Riparatori esperti salvano schede molto corrose, e può essere un lavoro splendido, ma «si può salvare» e «sarà affidabile dopo» sono due promesse diverse.

A quel punto hai tre strade oneste, e nessuna è sbagliata:

• Ripararla da solo o mandarla a riparare. Ottimo se ti piace il processo o vuoi mantenere la scheda originale. Metti in conto di dover rincorrere un secondo e un terzo guasto più avanti, perché una scheda di quarant'anni raramente si guasta una volta sola.
• Conservare l'originale e montare un ricambio moderno così la macchina gioca già questo fine settimana mentre l'originale resta sul banco come progetto senza scadenze. Analizziamo questo compromesso nel dettaglio in riparare o sostituire una scheda di flipper.
• Diagnosticare prima di spendere. Se non sei sicuro di quanto sia andato avanti il marcio, una scheda diagnostica come la Lisy80 può dirti che cosa è ancora vivo su un Gottlieb System 80 prima che ti impegni in una riparazione o in una sostituzione.

Dove si colloca una scheda di ricambio

Le schede di ricambio moderne risolvono il problema della batteria per progettazione: sono senza batteria, quindi il modo di guasto viene eliminato invece che gestito. Se la tua scheda è oltre una riparazione ragionevole, esistono soluzioni plug-in per ogni sistema: la GottFA80_Plus per Gottlieb System 80/80A/80B, la WillFA7 per Williams System 3-7 e la BallyFA per le macchine Bally / Stern MPU. Sono costruite sul progetto LISY, open source e non commerciale: un'iniziativa DIY che siamo lieti di riconoscere e che non abbiamo creato noi. Testiamo ogni scheda prima della spedizione e la supportiamo dopo; sinceramente preferiremmo che tenessi in vita un'originale sana piuttosto che sostituirla. Per abbinare una scheda a un titolo specifico, consulta le nostre guide sulle schede MPU Bally / Stern e sulle schede Williams System 3-7.

Due parole sulle macchine che stai per comprare

Se stai cercando una macchina da progetto — un Bally Eight Ball, un Williams Hot Tip, un Gottlieb Black Hole o una delle loro sorelle — rendi il «fammi vedere la scheda MPU» parte fissa della visita. Una foto di una scheda pulita attorno alla batteria vale più di qualsiasi rassicurazione sul piano di gioco. E appena una macchina nuova per te arriva a casa, prima ancora di giocarci, apri il backbox e controlla quella batteria. È l'assicurazione più economica di questo hobby.

❓ Domande frequenti

Come faccio a capire se la mia scheda di flipper ha corrosione da batteria?

Spegni, stacca la spina, apri il backbox e guarda la scheda MPU vicino alla batteria. Una crosta blu-verde sul rame, polvere bianca lungo le piste o piedini dei chip dall'aspetto peloso indicano tutti corrosione da batteria. Sul fronte del comportamento, una macchina che non si avvia, si resetta durante la partita, dimentica le impostazioni o parte in modalità audit è una forte candidata.

Devo togliere la batteria dalla scheda MPU del mio flipper?

Sì. Su qualsiasi macchina Gottlieb, Bally o Williams di quest'epoca, togliere la batteria originale dalla scheda e spostare l'alimentazione tampone in un punto sicuro (un portapile remoto, una cella a bottone, un supercondensatore o un modulo NVRAM) è la migliore misura preventiva che puoi adottare. Fallo anche se la batteria non sta ancora perdendo.

Una scheda di flipper corrosa può essere riparata?

Spesso sì: la corrosione leggera e recente si pulisce bene, e anche schede molto danneggiate possono essere ricostruite da un riparatore esperto. Il problema è l'affidabilità: la corrosione si nasconde sotto i chip e dentro i fori metallizzati, dove non puoi pulirla del tutto, quindi una scheda salvata non è automaticamente una scheda affidabile. Presa per tempo è un lavoretto; lasciata andare per anni può diventare una ricostruzione completa.

Che cos'è il 5101 e perché ha bisogno di una batteria?

Il 5101 è il piccolo chip di RAM statica che conserva punteggi, contatori e impostazioni sulle schede Gottlieb System 80, Bally MPU e Williams System 3-7. La RAM statica dimentica tutto nell'istante in cui perde alimentazione, quindi una batteria la tiene in vita mentre la macchina è staccata. Proprio questo filo di corrente costante è il motivo per cui la batteria c'è, e il motivo per cui toglierla significa dare al 5101 una sorgente più sicura al suo posto.

La mia macchina perderà i punteggi record se tolgo la batteria?

Dimenticherà impostazioni e punteggi salvati una volta staccata, a meno che tu non dia al 5101 un backup alternativo nello stesso momento. Una batteria remota, una cella a bottone, un supercondensatore o un modulo NVRAM tengono viva la memoria senza il rischio di una perdita sulla scheda. Se davvero non ti importa dei contatori salvati, puoi andare del tutto senza backup: la macchina ripartirà semplicemente da zero ogni volta.

La mia macchina dimentica tutto quando la spengo: è la batteria?

Quasi sicuramente. Una batteria tampone scarica o rimossa (o un portapile corroso che non fa più contatto) è il motivo abituale per cui una macchina di questa età non mantiene le impostazioni. Monta una sorgente tampone nuova; e se la scheda parte in modalità audit su un Williams System 3-7, la storia è la stessa: alimentazione tampone morta.

📚 Fonti e approfondimenti

• PinWiki – MPU Battery Replacement Options
• PinWiki – Gottlieb System 80
• pinrepair.com – guida alla riparazione Williams System 3-7 (Clay Harrell)
• Il progetto LISY (Bontango)
• IPDB – Internet Pinball Database

Non sei sicuro di quanto sia compromessa la tua scheda, o di quale strada abbia senso per la tua macchina? Mandaci il modello e una foto della scheda e ti daremo una risposta onesta, anche se la risposta è che ti basta una soluzione da 5 €.
