Pharaoh (Williams, 1981): guasti e schede di ricambio System 7
Il vostro Williams Pharaoh non ha più suono né voce, vede i flipper spegnersi quando li si aziona entrambi insieme, non si avvia o va in reset? Questi sintomi sono tipici dei flipper Williams System 7, le cui schede originali (MPU, Driver, alimentazione) hanno oggi più di 40 anni. La buona notizia: la scheda di ricambio WillFA7, Plug & Play e senza batteria, ridà nuova vita alla vostra macchina.
Pharaoh (Williams, 1981): presentazione
Uscito nel 1981, Pharaoh è un flipper Williams System 7 con piano multi-livello, dotato di multiball, Magna-Save e sintesi vocale, su un tema dell'antico Egitto. Completa la celebre serie multi-livello del System 7 insieme a Black Knight e Jungle Lord.
- Produttore: Williams
- Anno: 1981
- Sistema elettronico: Williams System 7
- Tipo: flipper elettronico (solid state), multiball, Magna-Save, piano multi-livello
- Tema: antico Egitto / faraone
Guasti frequenti (System 7)
Sui Williams System 3-7, i guasti ricorrenti derivano dall'invecchiamento: batteria NiCad che perde sulla MPU (corrosione, la causa n°1 di schede morte), connettore a 40 pin MPU↔Driver usurato (il punto debole più noto), reset/riavvii al calo dei 5 V (header e connettori di alimentazione da risaldare), condensatori di alimentazione affaticati, display con segmenti mancanti e fusibile solenoid che salta (slingshot o bumper incollato).
Problemi specifici di Pharaoh (riscontri dai forum)
- Niente suono né voce: perdita di comunicazione tra la MPU e lo stadio di selezione audio; sondate i segnali Sound Select sulla MPU (connettore 1J8) e sulla scheda audio (10J3).
- Voce che gracchia e poi sparisce dopo un riavvio: guasto audio/voce intermittente, da diagnosticare.
- Lampade delle feature assenti: scheda lampade a volte riparata male (zoccoli ponticellati con filo nudo, fili Giallo-Arancio e Giallo-Nero collegati per errore).
- Illuminazione generale (GI) che si surriscalda: connettori GI del System 7 scoloriti da sostituire, zoccoli da pulire e piccoli corti da individuare.
- Flipper che si spengono quando si azionano entrambi insieme: la macchina va in standby; il grande condensatore C10 sulla MPU, se originale, è da sostituire.
- Portafusibili sotto il piano (vicino ai flipper): da sostituire con nuovi; ricordate anche di mettere entrambe le palline nel trough per avviare.
Schede di ricambio compatibili con Pharaoh

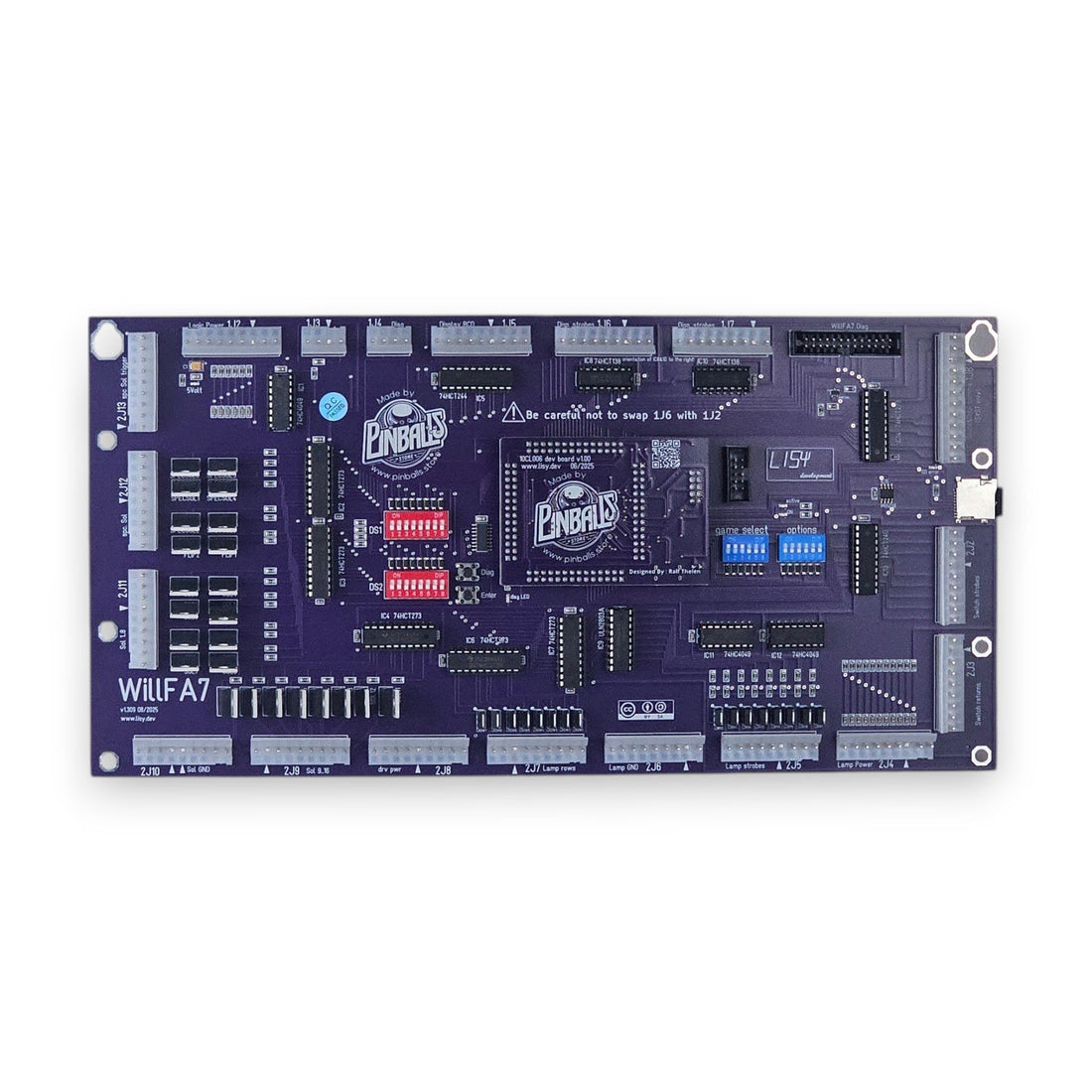

- WillFA7 — scheda 2-in-1 (MPU + Driver) compatibile con System 3-7, System 7 incluso.
La WillFA7 sostituisce la MPU e la scheda Driver originali (avvio, reset logici, pilotaggio delle bobine e del multiball, memoria senza batteria) ed elimina la fragile piattina a 40 pin. Poiché il condensatore C10 e i segnali Sound Select sono sul lato MPU, una scheda nuova risolve questi punti; la scheda audio/voce, le lampade delle feature e la GI restano però da trattare a parte. Il nostro supporto vi guida.
Installazione Plug & Play, senza batteria, tutorial e supporto gratuiti. Contattateci.
FAQ — Pharaoh Williams
Il mio Pharaoh non ha più suono né voce.
Spesso una perdita dei segnali Sound Select tra la MPU e la scheda audio. La WillFA7 sostituisce la MPU e rende affidabili questi segnali; la scheda audio/voce si ripara a parte.
I miei flipper si spengono quando li aziono entrambi insieme.
Il grande condensatore C10 sulla MPU è spesso la causa. La WillFA7, che sostituisce la MPU, elimina questo punto debole.
La WillFA7 è compatibile con System 7?
Sì. Copre i System 3-7, System 7 incluso, e pilota la logica, il multiball e le bobine.
Devo tenere la batteria originale?
No. La WillFA7 funziona senza batteria ed elimina la causa n°1 di corrosione sui System 7.
