Lucky Seven (Williams, 1978): guasti e schede di ricambio System 4
Il tuo Lucky Seven di Williams non si avvia più, si resetta, mantiene un LED bloccato o si blocca in attract? Questi sintomi sono tipici dei flipper Williams System 4, le cui schede originali (MPU, Driver, alimentazione) hanno oggi oltre 40 anni. Buona notizia: la scheda di ricambio WillFA7, Plug & Play e senza batteria, dà una seconda vita alla tua macchina.
Lucky Seven (Williams, 1978): presentazione
Uscito nel 1978, Lucky Seven è un flipper System 4 di Williams a tema casinò e slot machine. I suoi rulli da «slot» e la sua atmosfera Las Vegas ne fanno un titolo emblematico della prima generazione solid state.
- Produttore: Williams
- Anno: 1978
- Sistema elettronico: Williams System 4
- Tipo: flipper elettronico (solid state)
- Tema: casinò / slot machine
Guasti frequenti (System 4)
Sui Williams System 3-7, i guasti ricorrenti derivano dall'invecchiamento: batteria NiCad che perde sulla MPU (corrosione, la causa n°1 di schede morte), connettori che surriscaldano o bruciano (alimentazione) e saldature dei connettori incrinate, reset/reboot al calo dei 5 V (header di alimentazione e di MPU da risaldare), ponte raddrizzatore che cede in cortocircuito (Williams non ha messo un fusibile tra trasformatore e ponte), display con segmenti o cifre mancanti (connettori da pulire), fusibile solenoid 28 V che salta (slingshot incollato), e RAM/ROM (6810, 5101) capricciose.
Problemi specifici di Lucky Seven (segnalazioni dai forum)
- ROM IC14 corrotta: circolano immagini di ROM errate; con una IC14 difettosa, la modalità diagnostica funziona ma l'attract si blocca.
- LED inferiore bloccato: indica un problema di accesso a una RAM 6810 (chip, zoccolo o decoder di indirizzi).
- RAM 5101 capricciosa: le 5101 originali sono fragili e sensibili all'elettricità statica; una NVRAM (variante dual-CE per MPU System 3-4) rende affidabile la memoria.
- Rulli da slot: i reel non comunicano il loro valore alla CPU quando i due bersagli caduti sono abbassati.
- Scheda MPU/Driver che surriscalda o brucia: spesso un difetto di cablaggio del gioco da correggere.
Schede di ricambio compatibili con Lucky Seven

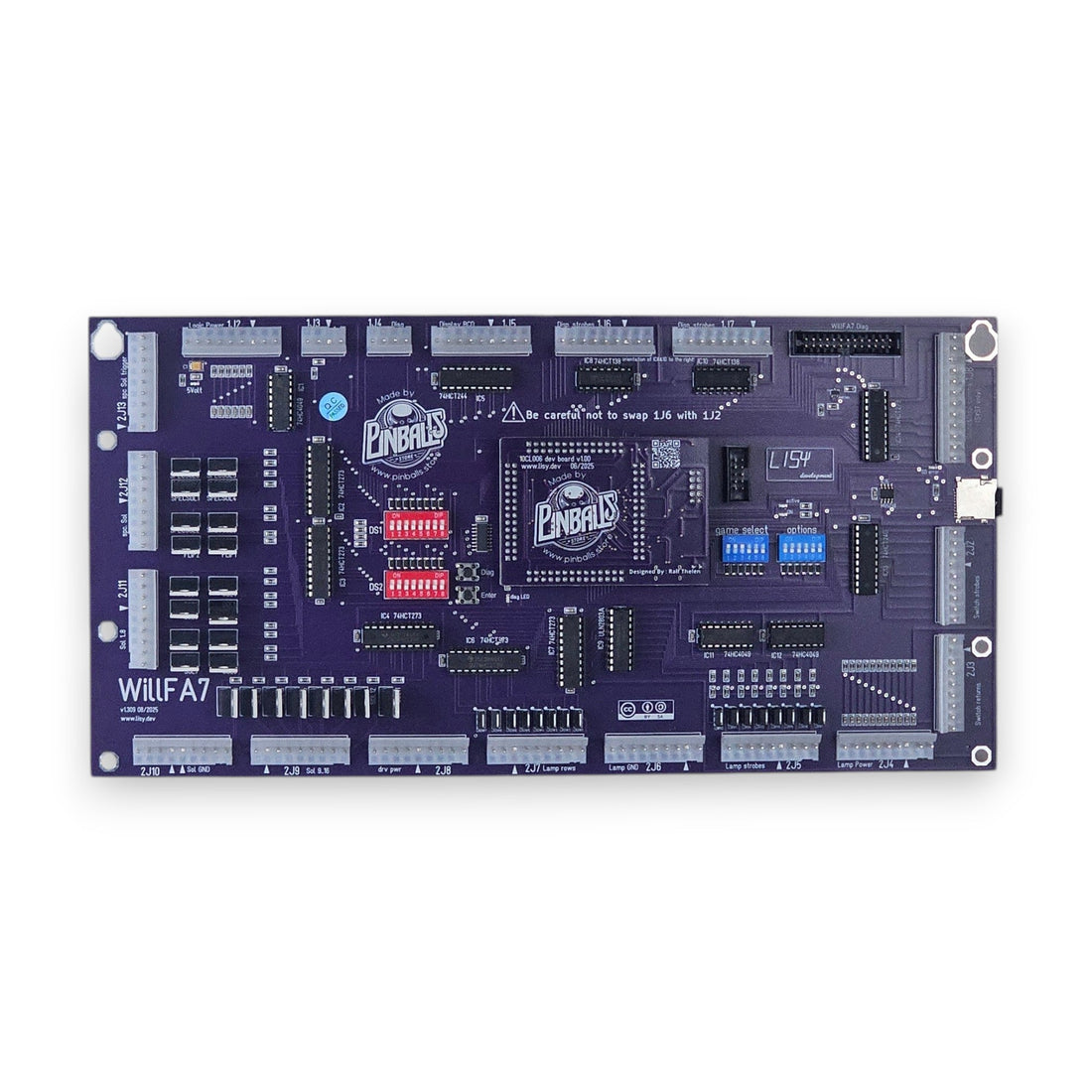

- WillFA7 — scheda 2-in-1 (MPU + Driver) compatibile System 3-7, System 7 incluso.
La WillFA7 sostituisce la MPU e la scheda Driver originali (avvio, reset logici, pilotaggio delle bobine, memoria senza batteria né 5101 fragile). I guasti puramente di alimentazione (ponte raddrizzatore, connettori di alimentazione) restano da trattare sul lato power supply; il nostro supporto ti guida.
Installazione Plug & Play, senza batteria, tutorial e supporto gratuito. Contattaci.
FAQ — Lucky Seven Williams
La diagnostica funziona ma l'attract si blocca.
È tipicamente una ROM IC14 corrotta. Una WillFA7 integra un firmware sano e sostituisce MPU e Driver.
Un LED resta bloccato acceso.
Problema di accesso RAM (6810). La WillFA7 sostituisce la MPU ed elimina questi difetti di memoria originali.
La mia memoria 5101 perde le impostazioni.
Le 5101 sono fragili. La WillFA7 funziona senza batteria e senza la 5101 originale, eliminando il problema.
Bisogna conservare la batteria originale?
No. La WillFA7 funziona senza batteria ed elimina la causa n°1 di corrosione dei System 4.
Quanto tempo richiede l'installazione di una scheda di ricambio?
L'installazione è Plug & Play: pochi minuti, senza saldature, con tutorial e supporto gratuito.
Una scheda senza batteria mantiene le impostazioni e i record?
Sì. Le schede di ricambio moderne usano una memoria non volatile: niente più batteria, niente più corrosione, e le impostazioni si mantengono allo spegnimento.
Diagnosi passo dopo passo
- A macchina spenta, ispezione visiva: individuare ogni traccia di batteria o corrosione sulla MPU del tuo Lucky Seven; rimuovere la batteria NiCad se ancora presente.
- Alimentazione: controllare i 5 V e i fusibili; risaldare gli header di alimentazione e di MPU se la tensione cala o se il gioco si resetta.
- Connettori: ripinnare i connettori Molex ossidati, in particolare il collegamento MPU↔Driver.
- Bobine: verificare i fusibili dei solenoidi e gli switch (slingshot incollato) prima di riaccendere.
- Display: non collegare o scollegare mai un display sotto tensione; testare con un display integro.
- Test finale: controllare avvio, crediti, bobine e display; ricordare che la WillFA7 sostituisce MPU + Driver. Se necessario, contattare il supporto gratuito.
