Jungle Lord (Williams, 1981): guasti e schede di ricambio System 7
Il vostro Williams Jungle Lord ha un multiball capriccioso, fa saltare il fusibile solenoid, non si avvia o va in reset? Questi sintomi sono tipici dei flipper Williams System 7, le cui schede originali (MPU, Driver, alimentazione) hanno oggi più di 40 anni. La buona notizia: la scheda di ricambio WillFA7, Plug & Play e senza batteria, ridà nuova vita alla vostra macchina.
Jungle Lord (Williams, 1981): presentazione
Uscito nel 1981, Jungle Lord è un flipper Williams System 7 con piano multi-livello, dotato di multiball a 2 palline, Magna-Save e sintesi vocale, su un tema di giungla. Appartiene alla celebre serie multi-livello del System 7.
- Produttore: Williams
- Anno: 1981
- Sistema elettronico: Williams System 7
- Tipo: flipper elettronico (solid state), multiball, Magna-Save, piano multi-livello
- Tema: giungla
Guasti frequenti (System 7)
Sui Williams System 3-7, i guasti ricorrenti derivano dall'invecchiamento: batteria NiCad che perde sulla MPU (corrosione, la causa n°1 di schede morte), connettore a 40 pin MPU↔Driver usurato (il punto debole più noto), reset/riavvii al calo dei 5 V (header e connettori di alimentazione da risaldare), condensatori di alimentazione affaticati, display con segmenti mancanti e fusibile solenoid che salta (slingshot o bumper incollato).
Problemi specifici di Jungle Lord (riscontri dai forum)
- Multiball a 2 palline capriccioso: una pallina resta incastrata nel foro di rilascio mentre la seconda viene inviata alla canna di lancio — switch e meccanismo del multiball da regolare.
- Fusibile solenoid che salta in modalità attract: tipicamente transistor TIP122 guasti sulla scheda Driver.
- Bobina sbagliata montata al contrario: caso documentato sulla banca di drop target posteriore, che causa un comportamento anomalo delle bobine.
- Bobine senza reazione: misurate la tensione alle bobine, avviate il test solenoid integrato e riposizionate i grandi connettori del cablaggio.
- Magna-Save / magneti: come sui System 7 multi-livello, tenete d'occhio il relè del magnete e il connettore testa-cassa.
- Audio degradato: condensatori della scheda audio affaticati, da sostituire.
Schede di ricambio compatibili con Jungle Lord

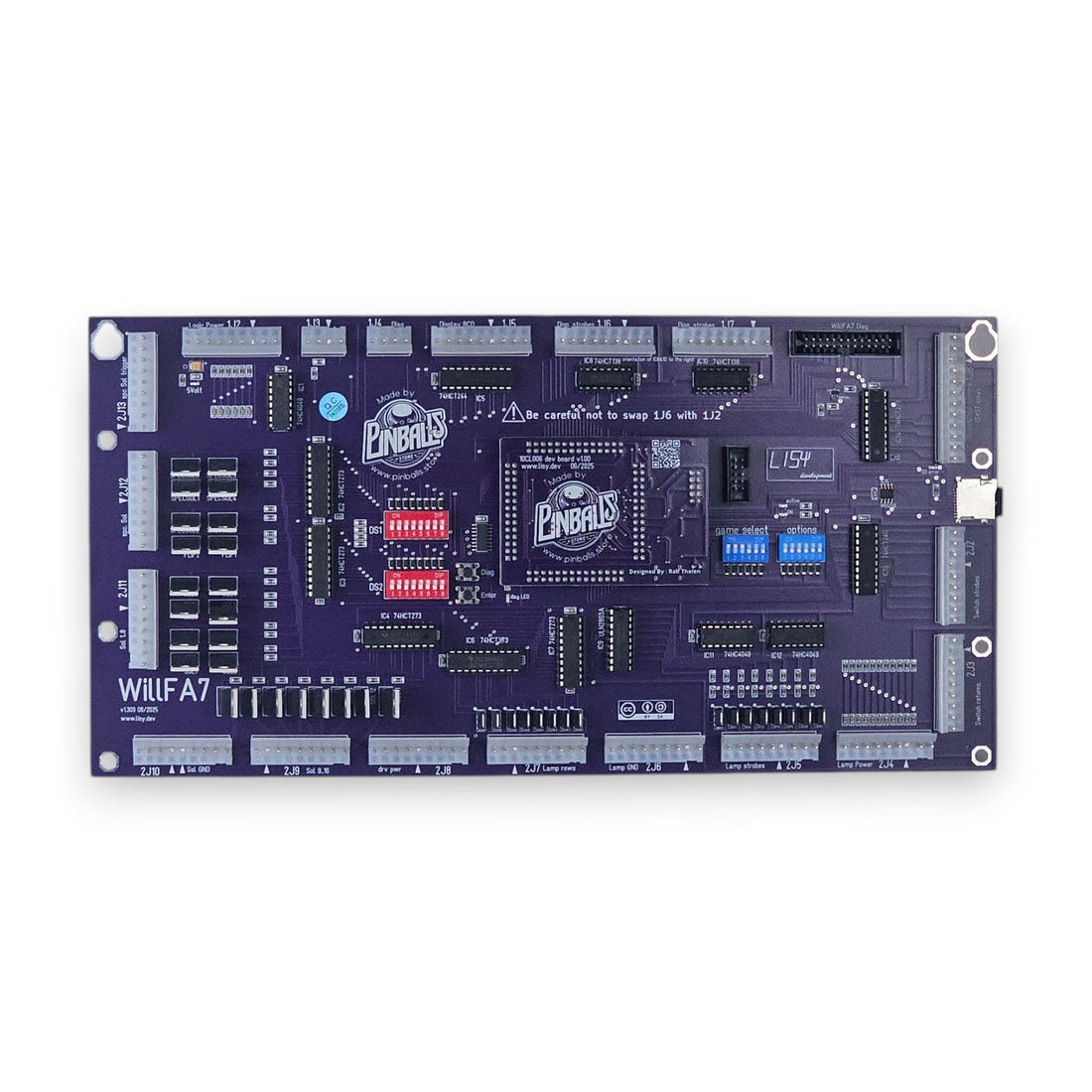

- WillFA7 — scheda 2-in-1 (MPU + Driver) compatibile con System 3-7, System 7 incluso.
La WillFA7 sostituisce la MPU e la scheda Driver originali (avvio, reset logici, pilotaggio delle bobine e del multiball, memoria senza batteria) ed elimina la fragile piattina a 40 pin. Poiché i transistor di potenza sono sulla scheda Driver, vengono rinnovati; le regolazioni meccaniche del multiball, il relè Magna-Save e la scheda audio restano però da trattare a parte. Il nostro supporto vi guida.
Installazione Plug & Play, senza batteria, tutorial e supporto gratuiti. Contattateci.
FAQ — Jungle Lord Williams
Il mio multiball si blocca (una pallina resta incastrata).
Di solito è meccanico: switch e foro di rilascio del multiball da regolare. La WillFA7 rende affidabile il pilotaggio delle bobine, ma la regolazione meccanica resta da fare.
Il fusibile solenoid salta, anche in attract.
Spesso transistor TIP122 guasti sulla scheda Driver, che la WillFA7 sostituisce; verificate anche che nessuna bobina sia in corto.
La WillFA7 è compatibile con System 7 e multiball?
Sì. Copre i System 3-7 (System 7 incluso) e pilota la logica, il multiball e le bobine.
Devo tenere la batteria originale?
No. La WillFA7 funziona senza batteria ed elimina la causa n°1 di corrosione sui System 7.
