Tiger Rag (Nuova Bell Games, 1984) : pannes et cartes de remplacement (compatible Bally)
Votre Tiger Rag de Nuova Bell Games ne démarre plus, a ses afficheurs éteints ou des bobines folles ? Bonne nouvelle : Tiger Rag repose sur une base Bally AS-2518-35, donc les symptômes et les solutions sont ceux des flippers Bally à microprocesseur. La carte MPU de remplacement BallyFA, Plug & Play et sans pile, redonne une seconde vie à votre machine.

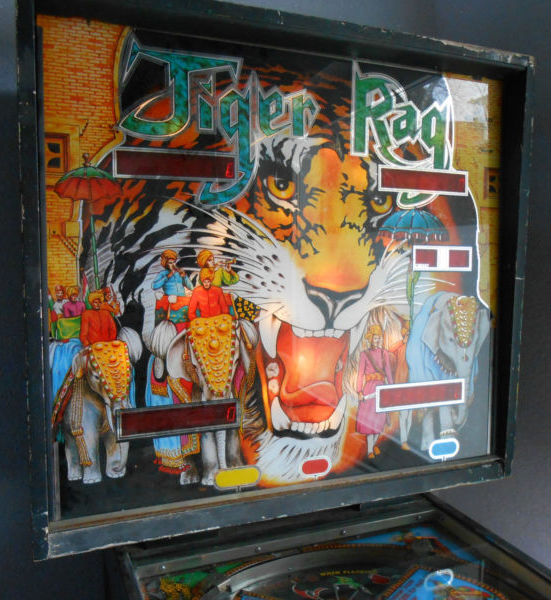

Tiger Rag (Nuova Bell Games, 1984) : présentation
Sorti en 1984 par le fabricant italien Nuova Bell Games, Tiger Rag est un flipper solid state proposé sous forme de kit de conversion reprenant l'électronique Bally (carte MPU AS-2518-35). Production très limitée (estimée à 500-700 exemplaires), ce qui en fait une machine rare.
- Fabricant : Nuova Bell Games (base Bally)
- Année : 1984
- Système électronique : MPU Bally AS-2518-35 (compatible)
- Type : flipper électronique (solid state)
- Thème : tigre / jazz
Pannes fréquentes (Bally / Stern)
Sur les Bally et Stern à microprocesseur (1977-1985), les pannes récurrentes viennent du vieillissement : pile qui coule sur la MPU (corrosion des pistes et supports autour de U10/U11, la cause n°1 de cartes mortes), PIA 6821 (U10/U11) fatiguées (pattes oxydées, démarrage impossible), RAM 5101 et supports à remplacer, connecteurs MPU/alimentation oxydés ou brûlés (cherchez les traces de chauffe), afficheurs à segments manquants, et carte alimentation/driver (redresseur, fusibles, transistors de bobines) à reprendre.
Problèmes spécifiques à Tiger Rag (retours de forums)
- Production très limitée (500-700 ex.) : pièces et ROMs Bell Games rares ; conservez les ROMs d'origine lors d'un remplacement de carte.
- Pile qui a coulé sur la MPU : corrosion autour de U10/U11, à traiter avant toute remise sous tension.
- Afficheurs éteints ou partiels : alimentation des displays et MPU à contrôler.
- Bobines folles ou inertes : carte driver (transistors, fusibles) à reprendre.
- Connecteurs oxydés ou brûlés : à remplacer (repinner) pour fiabiliser la machine.
- Fusibles qui sautent : redresseur ou bobine en court-circuit à rechercher.
Cartes de remplacement compatibles Tiger Rag
- BallyFA — carte MPU de remplacement (sans pile), base Bally-35.
- BallyDri — alimentation + driver.
- BallyLa_60 — driver de lampes.
📚 Pour aller plus loin : Guide : quelle carte MPU pour un Bally / Stern (1977-1985) ?
La BallyFA remplace la carte MPU d'origine (démarrage, logique, mémoire sans pile) et supprime la pile, cause n°1 de corrosion. Comme Tiger Rag utilise des ROMs spécifiques Bell Games, contactez-nous pour la configuration ROM adaptée. Pour les bobines et l'alimentation, la BallyDri prend le relais ; les lampes via la BallyLa_60. Installation Plug & Play, sans pile, support gratuit. Contactez-nous.
FAQ — Tiger Rag Nuova Bell Games
La BallyFA convient-elle à Tiger Rag ?
Oui : Tiger Rag utilise une base Bally AS-2518-35. Contactez-nous pour la configuration des ROMs spécifiques Bell Games.
Mon Tiger Rag ne démarre plus.
Vérifiez la pile et la corrosion autour de U10/U11. La BallyFA remplace la MPU et fonctionne sans pile.
Des bobines s'emballent ou ne répondent pas.
Côté puissance, la carte driver est en cause : la BallyDri (alimentation + driver) la remplace.
Faut-il garder la pile d'origine ?
Non. La BallyFA fonctionne sans pile et supprime la cause n°1 de corrosion.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Tiger Rag, en particulier autour de U10/U11 ; retirer la pile si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint la MPU ; contrôler le pont redresseur et les fusibles de l'alimentation.
- Masses : reprendre les masses entre la MPU, l'alimentation/driver et l'afficheur.
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔alimentation.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; la BallyFA remplace la MPU, sans pile. Au besoin, contacter le support gratuit.
