Pinball (Stern, 1977) : pannes et carte de remplacement (MPU Stern M-100)
Votre Pinball de Stern (1977) reste éteint au démarrage, affiche une LED de diagnostic figée, se bloque à la mise sous tension ou donne des scores et affichages erratiques ? Ces symptômes trahissent une MPU Stern M-100 vieillissante, le plus souvent victime de la corrosion de pile. Voici les pannes les plus fréquentes et les cartes de remplacement compatibles.

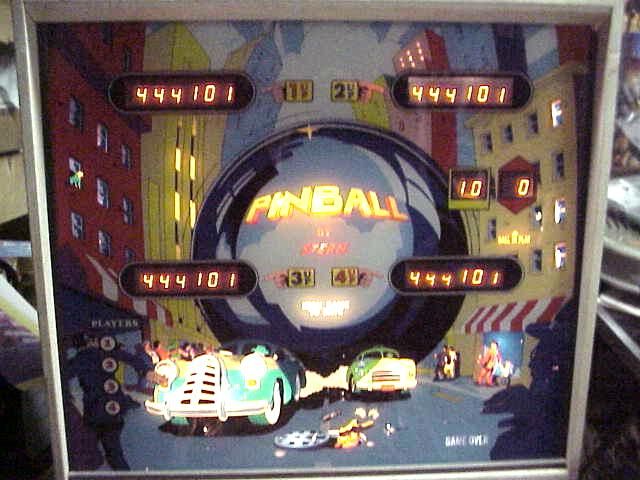

Présentation du Pinball (Stern, 1977)
« Pinball » est le tout premier flipper électronique (solid state) de Stern Electronics, lancé fin 1977. C'est aussi le premier modèle entièrement conçu par Stern après la reprise de Chicago Coin. Produit à 1 654 exemplaires, il partage sa ROM avec le Stingray qui lui succédera, tout en proposant un plateau et des cibles différents.
- Fabricant : Stern Electronics
- Année : 1977
- Système : MPU Stern M-100 (architecture dérivée Bally / Stern)
- Type : électronique (solid state), 4 joueurs, 2 flippers
- Thème : flipper classique « billard électrique », graphismes abstraits
Pannes fréquentes (MPU Stern M-100)
La génération M-100, commune à Bally et Stern de 1977 à 1985, présente des faiblesses bien identifiées :
- Corrosion de la pile : la pile soudée sur la MPU finit par couler et ronge pistes, supports de circuits et composants voisins (zone U8 particulièrement exposée).
- Blocage au démarrage : circuit de « reset / détection de tension valide » capricieux, surtout avec une alimentation à découpage moderne au lieu de l'alimentation linéaire d'origine.
- Supports de circuits (sockets) oxydés : des contacts dégradés provoquent des blocages aléatoires ; remplacer les supports relance souvent une carte « morte ».
- LED de diagnostic figée : une LED allumée en continu oriente vers les circuits U14 / U15 / U16 (souvent U15).
- Connecteurs fatigués : faux contacts entre cartes ; il est conseillé de tous les refaire.
Problèmes spécifiques au Pinball (forums)
Remontés par les passionnés sur Pinside et les forums de réparation :
- Carte ROM externe : sur Pinball et Stingray, qui partagent la même ROM, la petite carte ROM additionnelle accumule des soudures fissurées à refondre.
- Démarrage qui se verrouille : la carte reste bloquée à la mise sous tension tant que la séquence de reset n'est pas franche (alimentation linéaire vivement recommandée).
- Carte son SB-100 / carillons : absence de sons ou de chimes, faux contacts et composants hors service sur l'audio d'époque.
- Corrosion autour de U8 : dégâts d'acide de pile caractéristiques, avec pistes coupées à reconstituer.
- LED bloquée allumée : diagnostic orienté U15 (puis U14 / U16) après contrôle des supports.
Cartes de remplacement compatibles Pinball
Plutôt que de réparer sans fin une électronique de 1977, remplacez-la directement :
- BallyFA — carte MPU (sans pile).
- BallyDri — alimentation + driver.
- BallyLa_60 — driver de lampes.
📚 Guide : quelle carte MPU pour un Bally / Stern (1977-1985) ?
Installation Plug & Play, sans pile, support gratuit.
FAQ — Pinball (Stern)
Quelle carte remplace la MPU d'un Pinball de Stern ?
La BallyFA est une MPU de remplacement directe pour les Stern M-100 comme le Pinball : elle s'installe à la place de la carte d'origine, sans pile, et supprime d'emblée le risque de corrosion.
Mon Pinball reste éteint ou une LED reste allumée : est-ce réparable ?
Oui. Une LED figée renvoie le plus souvent aux circuits U14/U15/U16 (souvent U15). Si la carte d'origine est trop corrodée, la BallyFA évite un diagnostic interminable.
Faut-il une alimentation particulière ?
Le circuit de reset M-100 d'origine apprécie une alimentation linéaire. La BallyDri (alimentation + driver) fournit une base saine ; en cas de doute, contactez-nous.
La pile d'origine peut-elle endommager mon flipper ?
Oui, c'est la panne n°1 sur ces cartes. Nos cartes de remplacement fonctionnent sans pile : plus aucune fuite d'acide à craindre.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Pinball, en particulier autour de U10/U11 ; retirer la pile si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint la MPU ; contrôler le pont redresseur et les fusibles de l'alimentation.
- Masses : reprendre les masses entre la MPU, l'alimentation/driver et l'afficheur.
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔alimentation.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; la BallyFA remplace la MPU, sans pile. Au besoin, contacter le support gratuit.
