Votre Phoenix de Williams ne termine pas son reset, garde une bobine collée, affiche des lignes partielles ou ne démarre plus ? Ces symptômes sont typiques des flippers Williams System 4, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

Phoenix (Williams, 1978) : présentation

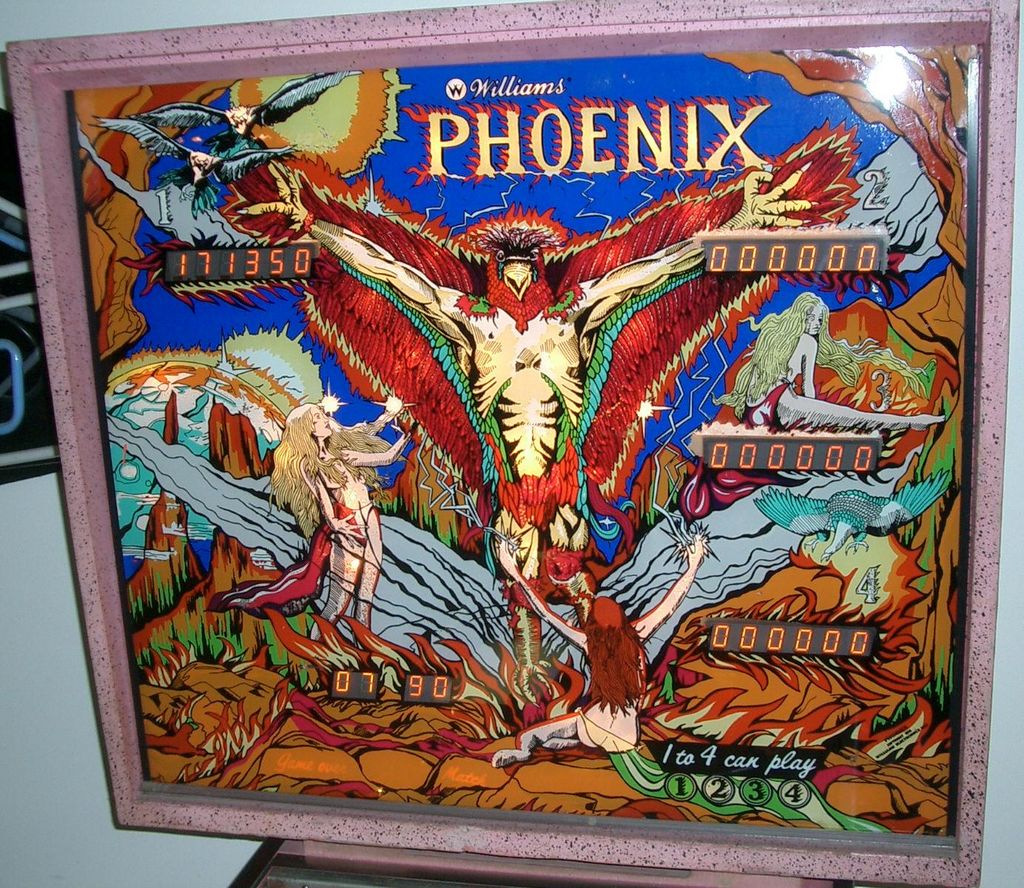

Sorti en 1978, Phoenix est un flipper System 4 de Williams au thème de l'oiseau légendaire renaissant de ses cendres. Un titre rapide et apprécié de la première génération solid state.

Fabricant : Williams
Année : 1978
Système électronique : Williams System 4
Type : flipper électronique (solid state)
Thème : phénix / mythologie

Carte WillFA7 pour Williams System 4 — Phoenix — La carte WillFA7 remplace la MPU et la carte Driver (System 3 à 7).

Pannes fréquentes (System 4)

Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteurs qui chauffent ou brûlent (alimentation) et soudures de connecteurs fissurées, resets/reboot sur chute du 5 V (headers d'alimentation et de MPU à ressouder), pont redresseur qui claque en court-circuit (Williams n'a pas mis de fusible entre transfo et pont), afficheurs à segments ou digits manquants (connecteurs à nettoyer), et fusible solenoid 28 V qui saute (slingshot collé).

Contrôle au multimètre d'une carte Williams System 4 — Phoenix — Le multimètre : indispensable pour contrôler tensions, fusibles et continuité.

Problèmes spécifiques au Phoenix (retours de forums)

Reset qui ne se termine pas : le jeu s'arrête en pleine séquence de démarrage sans éjecter de bille ; le switch 7 du DS1 permet de restaurer les réglages d'usine.
Bobine de slingshot droit collée : souvent une diode HS sur la bobine, plus le pré-driver et le driver de la carte Driver (2N4401 et TIP102).
Lignes d'afficheurs manquantes : joueurs 1 et 2 et afficheur maître, par intermittence — nettoyer et reseater les connecteurs.
Cibles tombées qui ne se réinitialisent pas : et multiplicateurs (2X, 3X, 4X) qui ne s'allument pas pendant la partie.
Pile NiCad sur la MPU : corrosion à neutraliser absolument.

Cartes de remplacement compatibles Phoenix

WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.

Carte de remplacement WillFA7 — Phoenix — La WillFA7 : remplacement sans pile, installation Plug & Play.

La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines, mémoire sans pile). Les pannes purement alimentation (pont redresseur, connecteurs d'alimentation) restent à traiter côté power supply ; notre support vous guide.

Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.

FAQ — Phoenix Williams

Mon Phoenix ne termine pas son reset.
Essayez une restauration d'usine (switch 7 du DS1). Si la MPU est fatiguée, la WillFA7 remplace MPU et Driver et fiabilise le démarrage.

Mon slingshot droit reste collé.
Vérifiez la diode de la bobine et les transistors (2N4401/TIP102). La WillFA7 remplace l'étage Driver défaillant.

Il manque des lignes à l'affichage.
Nettoyez et reseatez les connecteurs d'afficheurs. Une MPU de remplacement fiabilise ensuite le pilotage.

Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 4.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.

Diagnostic pas à pas

Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Phoenix ; retirer la pile NiCad si elle est encore présente.
Alimentation : contrôler le 5 V et les fusibles ; ressouder les headers d'alimentation et de MPU si la tension chute ou si le jeu se reset.
Connecteurs : re-piner les connecteurs Molex oxydés, notamment la liaison MPU↔Driver.
Bobines : vérifier les fusibles solénoïdes et les switches (slingshot collé) avant de remettre sous tension.
Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappeler que la WillFA7 remplace MPU + Driver. Au besoin, contacter le support gratuit.
