Jungle Lord (Williams, 1981) : pannes et cartes de remplacement System 7
Votre Jungle Lord de Williams a une multibille capricieuse, fait sauter le fusible solenoid, ne démarre pas ou part en reset ? Ces symptômes sont typiques des flippers Williams System 7, dont les cartes d'origine (MPU, Driver, alimentation) ont aujourd'hui plus de 40 ans. Bonne nouvelle : la carte de remplacement WillFA7, Plug & Play et sans pile, redonne une seconde vie à votre machine.

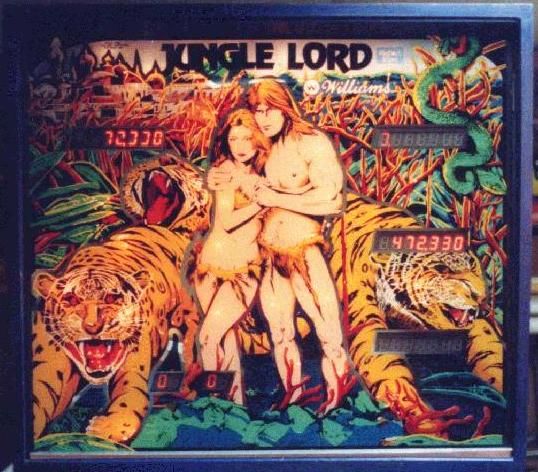

Jungle Lord (Williams, 1981) : présentation
Sorti en 1981, Jungle Lord est un flipper System 7 de Williams à plateau multi-niveaux, doté du multibille (2 billes), de la Magna-Save et de la synthèse vocale, sur un thème de jungle. Il appartient à la célèbre série multi-niveaux du System 7.
- Fabricant : Williams
- Année : 1981
- Système électronique : Williams System 7
- Type : flipper électronique (solid state), multibille, Magna-Save, plateau multi-niveaux
- Thème : jungle
Pannes fréquentes (System 7)
Sur les Williams System 3 à 7, les pannes récurrentes viennent du vieillissement : pile NiCad qui coule sur la MPU (corrosion, la cause n°1 de cartes mortes), connecteur 40 broches MPU↔Driver usé (le point faible le plus connu), resets/reboot sur chute du 5 V (headers et connecteurs d'alimentation à ressouder), condensateurs d'alimentation fatigués, afficheurs à segments manquants, et fusible solenoid qui saute (slingshot ou bumper resté collé).
Problèmes spécifiques à Jungle Lord (retours de forums)
- Multibille (2 billes) capricieuse : une bille reste coincée dans le trou de relâche tandis que la seconde part au lanceur — switchs et mécanisme de multibille à régler.
- Fusible solenoid qui saute en mode attract : typiquement des transistors TIP122 morts sur la carte Driver.
- Bobine inadaptée montée à l'envers : cas documenté sur la banque de drop targets arrière, provoquant un comportement anormal des bobines.
- Bobines sans réaction : mesurez la tension aux bobines, lancez le test solenoid intégré et reseatez les gros connecteurs du faisceau.
- Magna-Save / aimants : comme sur les System 7 multi-niveaux, surveillez le relais d'aimant et le connecteur tête-caisse.
- Son dégradé : condensateurs de la carte son fatigués, à remplacer.
Cartes de remplacement compatibles Jungle Lord
- WillFA7 — carte 2-en-1 (MPU + Driver) compatible System 3 à 7, System 7 inclus.
La WillFA7 remplace la MPU et la carte Driver d'origine (démarrage, resets logiques, pilotage des bobines et du multibille, mémoire sans pile) et supprime la nappe 40 broches fragile. Les transistors de puissance étant sur la carte Driver, ils sont renouvelés ; en revanche, les réglages mécaniques du multibille, le relais Magna-Save et la carte son restent à traiter à part. Notre support vous guide.
Installation Plug & Play, sans pile, tutoriels et support gratuit. Contactez-nous.
FAQ — Jungle Lord Williams
Ma multibille se bloque (une bille reste coincée).
C'est généralement mécanique : switchs et trou de relâche du multibille à régler. La WillFA7 fiabilise le pilotage des bobines, mais le réglage mécanique reste à faire.
Le fusible solenoid saute, même en attract.
Souvent des transistors TIP122 morts sur la carte Driver, que la WillFA7 remplace ; vérifiez aussi qu'aucune bobine n'est en court-circuit.
La WillFA7 gère-t-elle le System 7 et le multibille ?
Oui. Elle couvre les System 3 à 7 (System 7 inclus) et pilote la logique, le multibille et les bobines.
Faut-il garder la pile d'origine ?
Non. La WillFA7 fonctionne sans pile et supprime la cause n°1 de corrosion des System 7.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Jungle Lord ; retirer la pile NiCad si elle est encore présente.
- Alimentation : contrôler le 5 V et les fusibles ; ressouder les headers d'alimentation et de MPU si la tension chute ou si le jeu se reset.
- Connecteurs : re-piner les connecteurs Molex oxydés, notamment la liaison MPU↔Driver.
- Bobines : vérifier les fusibles solénoïdes et les switches (slingshot collé) avant de remettre sous tension.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappeler que la WillFA7 remplace MPU + Driver. Au besoin, contacter le support gratuit.
