Eight Ball (Bally, 1977) : pannes et cartes de remplacement (MPU Bally)
Votre Eight Ball de Bally ne démarre plus, a ses afficheurs éteints, des cibles qui ne se relèvent plus ou des lampes mortes ? Ces symptômes sont typiques des flippers Bally à microprocesseur, dont la carte MPU d'origine a aujourd'hui plus de 40 ans et souffre presque toujours de la pile qui a coulé. Bonne nouvelle : la carte MPU de remplacement BallyFA, Plug & Play et sans pile, redonne une seconde vie à votre machine.

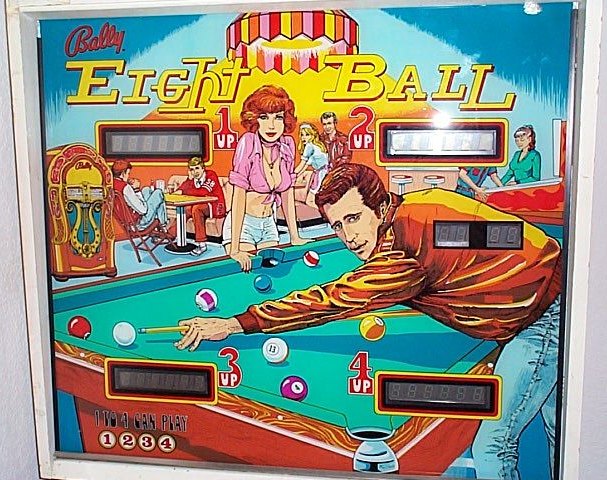

Eight Ball (Bally, 1977) : présentation
Sorti en 1977 sur un thème de billard américain (8-ball), Eight Ball est l'un des plus grands succès solid state de Bally, avec une production massive. Il utilise la célèbre MPU Bally AS-2518-17.
- Fabricant : Bally
- Année : 1977
- Système électronique : MPU Bally (AS-2518-17)
- Type : flipper électronique (solid state)
- Thème : billard / 8-ball
Pannes fréquentes (Bally / Stern)
Sur les Bally et Stern à microprocesseur (1977-1985), les pannes récurrentes viennent du vieillissement : pile qui coule sur la MPU (corrosion des pistes et supports autour de U10/U11, la cause n°1 de cartes mortes), PIA 6821 (U10/U11) fatiguées (pattes oxydées, démarrage impossible), RAM 5101 et supports à remplacer, connecteurs MPU/alimentation oxydés ou brûlés (cherchez les traces de chauffe), afficheurs à segments manquants, et carte alimentation/driver (redresseur, fusibles, transistors de bobines) à reprendre.
Problèmes spécifiques à Eight Ball (retours de forums)
- Connecteurs à remplacer : le connecteur J4 de la MPU se dégrade (broches tenant par quelques brins) ; sans réfection, la machine reste capricieuse.
- Cibles à trappe qui ne se relèvent pas : souvent le switch d'outhole qui n'enregistre plus.
- Lampes de feature éteintes : le bus commun 6 V doit être présent ; vérifiez le connecteur de la carte redresseur (broches brûlées).
- Fusibles à contrôler : 3/16 A sur la carte driver (AS-2518-22) et 3/4 A sur la carte redresseur.
- Pile qui a coulé sur la MPU : corrosion autour de U10/U11.
- Ordre de dépannage conseillé : redresseur, puis carte driver, puis MPU, puis carte de lampes.
Cartes de remplacement compatibles Eight Ball
- BallyFA — carte MPU de remplacement (sans pile).
- BallyDri — alimentation + driver.
- BallyLa_60 — driver de lampes.
📚 Pour aller plus loin : Guide : quelle carte MPU pour un Bally / Stern (1977-1985) ?
La BallyFA remplace la carte MPU d'origine (démarrage, logique, mémoire sans pile) et supprime la pile, cause n°1 de corrosion. Pour les bobines et l'alimentation, la BallyDri prend le relais ; les lampes via la BallyLa_60. Installation Plug & Play, sans pile, support gratuit. Contactez-nous.
FAQ — Eight Ball Bally
Mon Eight Ball est capricieux (coupures, resets).
Souvent les connecteurs (J4 MPU) à refaire. La BallyFA remplace la MPU et fiabilise le démarrage, sans pile.
Mes lampes de feature sont éteintes.
Vérifiez le bus 6 V et le connecteur de la carte redresseur (broches brûlées) ; la BallyLa_60 remplace le driver de lampes.
La BallyFA est-elle compatible avec mon Bally ?
Oui, pour les Bally/Stern à microprocesseur (1977-1985). En cas de doute, contactez-nous.
Faut-il garder la pile d'origine ?
Non. La BallyFA fonctionne sans pile et supprime la cause n°1 de corrosion.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur la MPU de votre Eight Ball, surtout autour de U10/U11 ; retirer la pile si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint la MPU (reprendre la carte alimentation/redresseur et les fusibles si la tension chute).
- Masses et connecteurs : reprendre les connecteurs MPU/alimentation oxydés ou brûlés (traces de chauffe) entre les cartes.
- Composants MPU : contrôler les PIA 6821 (U10/U11) et la RAM 5101, souvent fatiguées ou corrodées par la pile.
- Afficheurs : ne jamais brancher ni débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; rappel : la BallyFA remplace la MPU et démarre sans pile. Au besoin, contactez notre support gratuit.
