Chicago Cubs Triple Play (Gottlieb, 1985) : pannes et cartes de remplacement System 80B
Votre Chicago Cubs Triple Play de Gottlieb ne démarre plus, a des afficheurs éteints, se reset ou des cibles tombantes capricieuses ? Ces symptômes sont typiques des flippers Gottlieb System 80B, dont les cartes d'origine (MPU, Driver, alimentation, son) ont aujourd'hui plus de 40 ans. Bonne nouvelle : des cartes de remplacement modernes, Plug & Play et sans pile, redonnent une seconde vie à votre machine.

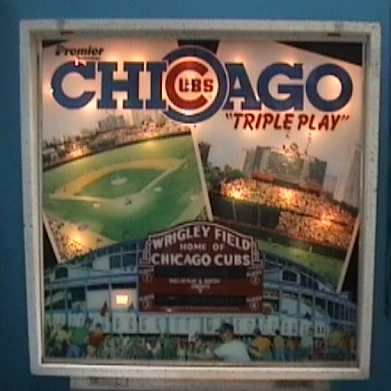

Chicago Cubs Triple Play (Gottlieb, 1985) : présentation
Sorti en mai 1985, Chicago Cubs Triple Play fait partie des tout premiers System 80B de Gottlieb. Sur un thème baseball (l'équipe des Chicago Cubs), il propose 4 joueurs, 4 flippers, 3 bumpers, des soucoupes et une large banque de 6 cibles tombantes à abattre dans l'ordre (le « triple play »). Environ 1 365 exemplaires.
- Fabricant : D. Gottlieb & Co.
- Année : 1985
- Système électronique : Gottlieb System 80B
- Type : flipper électronique (solid state), afficheurs alphanumériques
- Thème : baseball (Chicago Cubs)
Pannes fréquentes (System 80B)
Les System 80B utilisent des afficheurs alphanumériques et une MPU à RAM 5101 sauvegardée par pile. Les pannes récurrentes : pile qui coule sur la MPU (corrosion et perte de la mémoire 5101), alimentation instable (le trim pot d'origine peine à tenir le 5 V et le 12 V), soudures fissurées (notamment sur la daughter card du CPU), connecteurs inter-cartes à repinner, masses déficientes (ground mods indispensables), afficheurs éteints si un seul bit ne passe pas de la MPU à l'afficheur, et démarrage perturbé par le starter du tube fluorescent du fronton.
Problèmes spécifiques au Chicago Cubs Triple Play (retours de forums)
- Banque de 6 cibles tombantes : cœur du jeu ; cibles qui ne s'abaissent ou ne se relèvent plus, bobine de reset et switches de cibles à contrôler.
- Soucoupes (kickout) et bumpers : bobines et switches usés à reprendre.
- Masses déficientes (ground mod 80B) : peuvent bloquer une bobine qui chauffe ; à refaire au niveau du transformateur.
- Pile qui coule sur la MPU : corrosion et perte de la mémoire 5101.
- Connecteurs non repinnés : mauvaises connexions entre cartes, source n°1 de pannes intermittentes.
- Afficheurs éteints : si l'interface MPU→afficheur n'est pas parfaite, un seul bit manquant suffit à tout éteindre.
Cartes de remplacement compatibles Chicago Cubs Triple Play
- GottFA80_Plus (Light) — carte tout-en-un CPU + Driver + alimentation, sans son.
- GottFA80_Plus (Full) — idem avec carte son intégrée (audio Chicago Cubs Triple Play pris en charge).
- Gosof — carte son de remplacement (Chicago Cubs Triple Play fait partie des titres 80B pris en charge).
- Godri80 — carte Driver de remplacement.
- Lisy80 — carte CPU + diagnostic web.
- GoPOP80 — carte de pilotage des bumpers (MA-922).
📚 Pour aller plus loin : Guide : quelle carte pour un Gottlieb System 80/80A/80B ? · Spécial System 80B
Bonne nouvelle pour Chicago Cubs Triple Play : c'est l'un des rares System 80B dont l'audio est déjà pris en charge (avec Bounty Hunter et Tag Team). La GottFA80_Plus Full (ou la Gosof) restitue donc le son d'origine. Installation Plug & Play, sans pile, support gratuit. Contactez-nous.
FAQ — Chicago Cubs Triple Play Gottlieb
Mon Chicago Cubs Triple Play ne démarre plus.
Vérifiez la pile/corrosion sur la MPU et les masses. Une carte GottFA80_Plus Light ou Lisy80 remplace la MPU et fiabilise le démarrage.
Mes cibles tombantes ne se relèvent plus.
Contrôlez la bobine de reset et les switches de cibles. Côté puissance, la Godri80 ou la GottFA80_Plus fiabilisent le pilotage des bobines.
Le jeu est instable / se reset.
Refaites les masses (ground mod) et repinnez les connecteurs. Une carte tout-en-un GottFA80_Plus intègre une alimentation moderne.
Le son de Chicago Cubs Triple Play est-il géré ?
Oui : il fait partie des titres 80B dont l'audio est pris en charge. La GottFA80_Plus Full ou la Gosof restituent le son.
Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.
Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
Diagnostic pas à pas
- Hors tension, inspection visuelle : repérer toute trace de pile ou de corrosion sur le MPU de votre Chicago Cubs Triple Play ; retirer la pile NiCad si elle est encore présente.
- Alimentation : mesurer le 5 V et vérifier qu'il atteint le MPU (reprendre la soudure du régulateur ou de Q1 si la tension chute).
- Masses : appliquer les « ground mods » entre les cartes (CPU, Driver, alimentation, son).
- Connecteurs : re-piner les connecteurs Molex oxydés, surtout la liaison MPU↔Driver.
- Afficheurs : ne jamais brancher ou débrancher un afficheur sous tension ; tester avec un afficheur sain.
- Test final : contrôler le démarrage, les crédits, les bobines et les afficheurs ; au besoin, contacter le support gratuit.
