Mi pinball no enciende: el diagnóstico completo paso a paso
¿Tu pinball no enciende? Antes de culpar a la placa CPU, remonta la cadena de alimentación en orden: cable de red, interruptor, fusibles, transformador y después las tensiones continuas. En un pinball de estado sólido de 1977-1990, cuando la máquina se queda completamente muerta, los dos sospechosos principales son un fusible fundido y la línea de 5 V. Este es el método completo, paso a paso, para localizar la avería sin romper nada ni gastar dinero de más.
Contenido
- Seguridad: tres reglas antes de abrir la máquina
- Paso 1 — La cadena de red: enchufe, cable, interruptor
- Paso 2 — Fusibles: tres familias que revisar
- Paso 3 — El transformador
- Paso 4 — Medir las tensiones continuas
- Paso 5 — La alimentación lógica de 5 V, el punto crítico
- Paso 6 — ¿Arranca la placa CPU?
- Paso 7 — Pila, corrosión y masas
- Paso 8 — Aislar un cortocircuito
- Tabla resumen: síntoma → causa probable
- ¿Reparar o sustituir la placa?
- Lo que una placa de recambio no va a arreglar
- Preguntas frecuentes
Seguridad: tres reglas antes de abrir la máquina
Un pinball de estado sólido no es un juguete eléctrico inofensivo. El primario del transformador va conectado directamente a la red (230 V en Europa) y el secundario reparte tensiones continuas elevadas, hasta unos sesenta voltios para los displays en un Gottlieb System 80. Tres reglas, siempre:
- Desenchufa la máquina de la pared antes de tocar un conector, un fusible o una placa. Nunca desconectes un conector con la máquina encendida.
- Los condensadores siguen cargados después de apagar. Espera varios minutos y, si tienes que trabajar cerca de los condensadores de filtro grandes del fondo del mueble, comprueba con el multímetro que están descargados.
- Trabaja con una sola mano cuando midas con tensión, sin anillos ni pulseras y con puntas aisladas. Así evitas que la corriente te atraviese el pecho.
Si no te manejas con soltura con un multímetro, párate aquí y busca ayuda. Nuestro soporte técnico es gratuito, antes y después de la compra.
Paso 1 — La cadena de red: enchufe, cable, interruptor
Parece obvio, y sigue siendo lo primero que hay que comprobar cuando un pinball no enciende en absoluto:
- El enchufe de pared: pruébalo con otro aparato. Una regleta o un automático saltado explican un buen número de «averías».
- El cable de red: estas máquinas tienen cuarenta años. El cable ha sido aplastado, doblado y a veces mordisqueado. Comprueba su continuidad con el multímetro, desconectado por los dos extremos.
- El interruptor de encendido del fondo del mueble: sus contactos se oxidan. Mide continuidad entre sus bornes con el interruptor en posición de encendido.
- El interruptor de la puerta monedero, en las máquinas que lo llevan: corta algunas tensiones cuando la puerta está abierta. Asegúrate de que está tirado hacia fuera (activado) antes de dar por hecho que hay una avería.
Paso 2 — Fusibles: tres familias que revisar
Un pinball tiene tres familias de fusibles, y conviene distinguirlas para entender qué te está contando la avería:
- El fusible general de red, normalmente en una caja metálica en el fondo del mueble, a la entrada del transformador.
- Los fusibles de la fuente de alimentación, en la placa de alimentación: 5 V, 12 V, tensiones de bobinas y de displays.
- Los fusibles de circuito: iluminación general (GI), bobinas, displays.
Cómo probar bien un fusible. La inspección visual engaña: el filamento puede estar partido dentro de un casquillo sin que se vea. Saca el fusible de su portafusibles, pon el multímetro en ohmios o continuidad y mide entre los dos casquillos. Un valor cercano a cero ohmios significa que el fusible está bien; un valor infinito (u «OL») significa que está fundido.
Ya que estás, mira el estado de las pinzas del portafusibles: un ennegrecimiento, o unos pines de conector descoloridos, delatan sobrecalentamiento y por tanto mal contacto, que a menudo es la causa real del problema.
Nunca montes un fusible de mayor amperaje. El fusible protege el transformador y el mazo de cables; sobredimensionarlo convierte una avería menor en un incendio. Si vuelve a fundirse, ve directo al paso 8.
Paso 3 — El transformador
Si todos los fusibles están bien y no se enciende nada, mide la tensión alterna en el secundario del transformador, con la máquina alimentada y con las precauciones anteriores. Si no hay alterna aguas abajo mientras el primario sí recibe red, el fallo está en el transformador o en su cableado de entrada.
Es una avería rara pero real. La buena noticia es que el transformador es una pieza pasiva y robusta: casi siempre el culpable de verdad está aguas arriba (un crimpado flojo, un cable partido, un interruptor muerto) y no en los bobinados.
Paso 4 — Medir las tensiones continuas
Cuando ya hay alterna, comprueba qué está entregando la placa de alimentación. En un Gottlieb System 80, la fuente entrega entre otras +5 V, +12 V, +42 V y +60 V de continua, además de tensiones auxiliares (8 V CC, 60 V CA). Estos son sus papeles típicos y los síntomas asociados:
| Tensión | Función principal | Síntoma si falta |
|---|---|---|
| +5 V CC | Lógica: CPU, RAM, ROM | Máquina completamente muerta, sin LED en la placa CPU |
| +12 V CC | Circuitos lógicos auxiliares, sonido | Sin sonido, comportamiento errático, reinicios |
| +42 V CC | Solenoides y bobinas | La máquina arranca pero no dispara ninguna bobina |
| +60 V CC | Displays | Displays apagados con la partida en marcha |
| 60 V CA / 8 V CC | Iluminación y alimentaciones auxiliares | Sin iluminación general |
Los valores exactos varían según el fabricante y el año: consulta siempre el manual de tu máquina. La lógica del diagnóstico, en cambio, no cambia: cada tensión que falta señala una sección concreta del circuito.
Paso 5 — La alimentación lógica de 5 V, el punto crítico
Para arrancar, una placa CPU necesita tres cosas: +5 V, +12 V y una masa limpia. Si las tres están presentes y correctas, la placa debería arrancar. Hay dos detalles que marcan toda la diferencia:
- Mide en la propia placa CPU, no solo a la salida de la fuente. Los conectores originales, oxidados después de cuarenta años, provocan caídas de tensión. No es raro leer 5,05 V en la fuente y 4,6 V donde llega a la placa. En ese caso la solución son pines y conectores nuevos, no una placa nueva.
- Manténte dentro de la tolerancia TTL. La lógica de estas máquinas está especificada para 5 V ±5 %, es decir de 4,75 a 5,25 V. Por debajo, el arranque se vuelve errático; por encima, se destruyen componentes.
Aviso específico para Gottlieb System 80. El regulador de 5 V de esta generación (un LM338K) es un punto débil documentado: si falla, puede mandar a las placas lógicas una tensión muy por encima de 5 V, con daños en cascada. Hay varios casos recogidos en foros especializados y en PinWiki. La costumbre que salva placas: mide los 5 V con las placas lógicas desconectadas, antes de volver a conectarlo todo, sobre todo después de reparar la fuente.
¿Una fuente que te destroza las placas? Ataja el problema de raíz

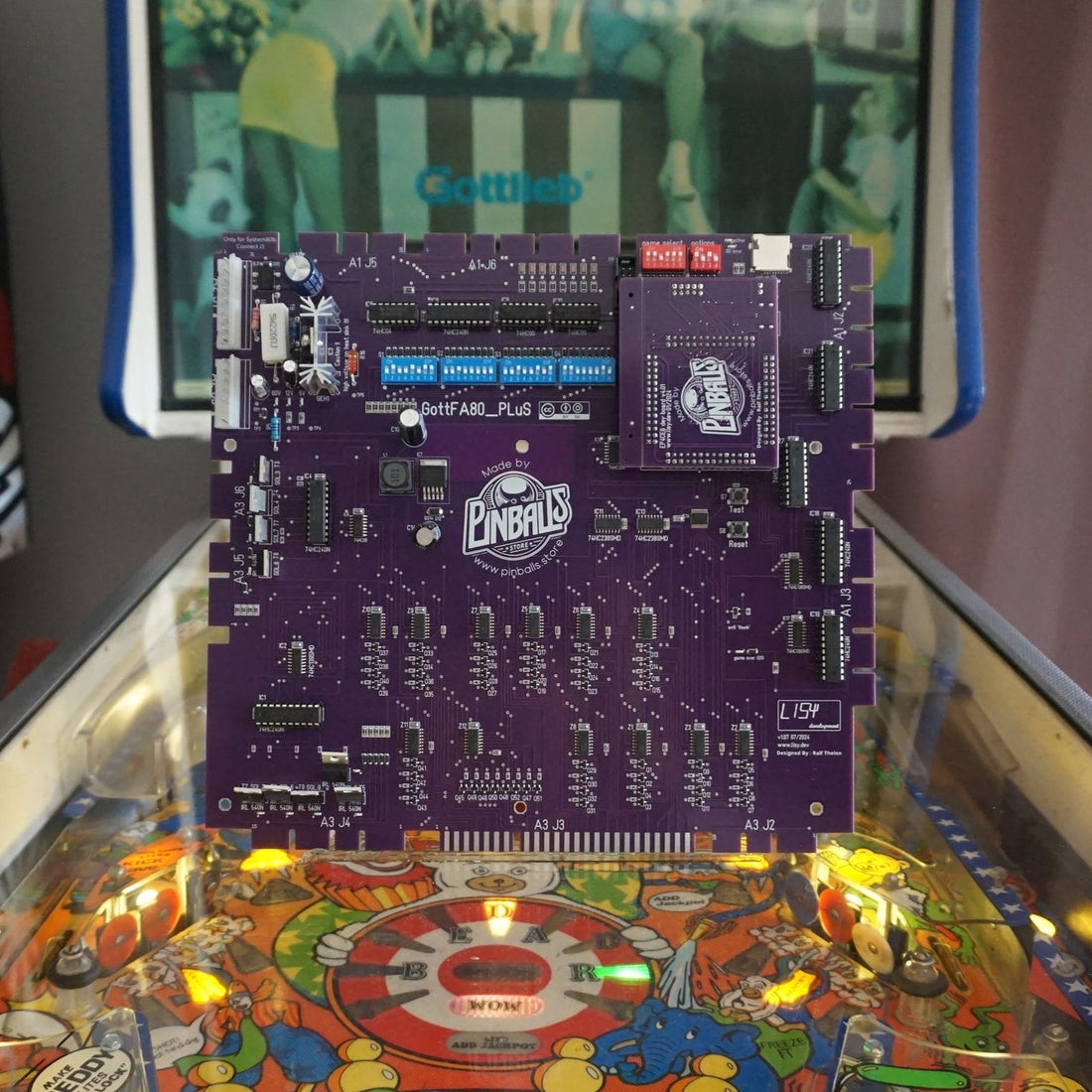

La GottFA80_Plus sustituye la placa CPU, la placa driver y la fuente de alimentación de un Gottlieb System 80, 80A o 80B por un solo conjunto basado en FPGA, con las masas y la regulación rehechas.
- Plug & Play, sin soldar, sobre los conectores originales
- Sin pila: se acabó la corrosión en la placa
- 6 meses de garantía (piezas y mano de obra) frente a cualquier fallo no causado por un mal uso, + 30 días de devolución del dinero
- Soporte técnico gratuito antes y después de la compra (FR, EN, DE, IT, ES)
Desde 349 € — ver la GottFA80_Plus. También existe la versión Full con placa de sonido integrada por 399 €.
Paso 6 — ¿Arranca la placa CPU?
¿Las tensiones están bien pero la máquina sigue muda? Ahora toca hacer hablar a la placa CPU. Cada plataforma tiene su propio idioma.
Bally (1977-1985)
La placa MPU lleva un LED de diagnóstico que parpadea al encender, hasta siete veces, y cada destello marca el final de una etapa del autotest guardado en las ROM. El primer destello indica el final del test de ROM.
- Ningún destello: revisa las tensiones de alimentación, las ROM y sobre todo sus zócalos (patillas partidas, oxidación).
- Siete destellos y luego reinicios sin fin: el culpable suele ser la RAM 5101 o el temporizador 555 del circuito de reset.
Para el detalle de las placas compatibles, consulta nuestra guía de placas MPU para Bally.
Williams System 3 a 7
Aquí todo gira en torno al circuito de reset. Al encender, la línea /RESET (pin 40 del 6800/6802) se mantiene a nivel bajo unos 50 milisegundos, lo justo para que se estabilicen los 5 V, y después sube a +5 V, momento en que el procesador empieza a ejecutar su programa de arranque. Si esa línea se queda baja u oscila, la placa no arrancará nunca. Una solución bien documentada es sustituir el condensador de tantalio de 22 µF del circuito de reset por uno de 33 µF, que alarga ligeramente el retardo. Consulta también nuestra guía de Williams System 3 a 7.
Gottlieb System 80, 80A y 80B
Esta es la plataforma más frustrante: la placa MPU original no da ninguna señal visual aprovechable. Sin un display que funcione, diagnosticas a ciegas. Justo por eso resulta útil la Lisy80: muestra mensajes de diagnóstico legibles y permite probar lámparas, bobinas y contactos uno a uno, lo que convierte una caza de fantasmas en una serie de pruebas metódicas.
Paso 7 — Pila, corrosión y masas
Una placa «muerta» sin motivo aparente es muy a menudo una placa que se ha ido comiendo la corrosión. En Bally, Williams y Gottlieb, la pila soldada a la placa CPU acaba derramándose; el electrolito repta por las pistas y destruye en silencio el circuito de alrededor, incluso bastante lejos del punto de fuga.
Antes de seguir, inspecciona la zona de la pila con luz rasante: depósitos verdes o blancos, pistas apagadas, barniz levantado. Le hemos dedicado un artículo entero: la pila que gotea en un pinball, peligros y solución definitiva.
En Gottlieb System 80, súmale el conocido problema de masas de la plataforma, que provoca reinicios y comportamientos erráticos: nuestra guía de ground mods para System 80 explica la modificación y la alternativa.
Paso 8 — Aislar un cortocircuito
Caso especial: el fusible se funde al instante cada vez que enciendes. No tiene sentido sacrificar más fusibles; hay que aislar el circuito defectuoso. El método, contrastado en los foros de reparación:
- Con la máquina desenchufada, desconecta todos los conectores y deja alimentado solo el transformador.
- Enciende. Si el fusible aguanta, el corto está aguas abajo.
- Vuelve a conectar los conectores de uno en uno (primero la iluminación general, luego los de las placas), encendiendo cada vez.
- El conector que funde el fusible identifica la rama defectuosa.
Los culpables clásicos: una bobina en corto, un transistor o MOSFET reventado en la placa driver (un MOSFET averiado se queda conduciendo, la bobina queda permanentemente excitada y el fusible se rinde), o un puente rectificador en corto en la fuente de alimentación.
Tabla resumen: síntoma → causa probable
| Síntoma | Sospechosos principales | Dónde mirar |
|---|---|---|
| Nada de nada, ningún LED en ningún sitio | Fusible general, cable, interruptor, 5 V | Pasos 1, 2 y 5 |
| Se enciende la iluminación pero la máquina no arranca | 5 V lógicos, placa CPU, circuito de reset | Pasos 5 y 6 |
| El fusible se funde cada vez que enciendes | Bobina, MOSFET/transistor, puente rectificador | Paso 8 |
| La máquina arranca y luego se reinicia en bucle | Masas, 5 V bajos, RAM, reset | Pasos 5, 6 y 7 |
| La máquina funciona pero los displays siguen apagados | Tensión de displays, fusible dedicado, displays | Paso 4 |
| No funciona ninguna bobina | Tensión de solenoides, fusible, placa driver | Pasos 4 y 8 |
¿Reparar o sustituir la placa?
Cuando el diagnóstico apunta claramente a una placa lógica, tienes dos caminos. La reparación a nivel de componente es posible y a veces es la respuesta correcta —la documentamos, por ejemplo cómo sustituir un MOSFET reventado y un decodificador en una placa driver de System 80—. Exige equipo, experiencia y tiempo, y no garantiza nada frente al próximo fallo de una placa de cuarenta años.
Sustituirla por una placa moderna basada en FPGA, en cambio, elimina de golpe la pila, la corrosión, los componentes cansados y las masas dudosas. Estas son las placas que distribuimos y damos soporte, a los precios actuales de la tienda:
| Placa | Sistema | Precio |
|---|---|---|
| GottFA80_Plus (CPU + driver + alimentación) | Gottlieb System 80 / 80A / 80B | desde 349 € |
| GottFA80_Plus Full (con placa de sonido integrada) | Gottlieb System 80 / 80A / 80B | 399 € |
| Lisy80 (CPU + diagnóstico) | Gottlieb System 80 / 80A / 80B | desde 199 € |
| Godri80 (placa driver) | Gottlieb System 80 / 80A / 80B | desde 99 € |
| Gosof (placa de sonido) | Gottlieb System 80 / 80A / 80B | desde 129 € |
| WillFA7 (2 en 1: MPU + driver) | Williams System 3 a 7 | desde 349 € |
| BallyFA (MPU) | Bally 1977-1985 | desde 299 € |
Todas son Plug & Play, sin pila, con 6 meses de garantía (piezas y mano de obra) frente a cualquier fallo no causado por un mal uso, 30 días de devolución del dinero y soporte técnico gratuito. Las probamos antes de enviarlas. El montaje está explicado paso a paso en nuestra guía de instalación Plug & Play sin soldar.
Lo que una placa de recambio no va a arreglar
Vamos a ser claros, porque es lo que deberías esperar de un vendedor honesto: una placa de recambio sustituye electrónica lógica, no mecánica ni cableado. No va a arreglar:
- una bobina quemada, un núcleo agarrotado, un muelle roto o un contacto mal ajustado;
- un cable de red, un interruptor, un transformador o un mazo de cables defectuosos;
- displays muertos, que siguen siendo piezas independientes por derecho propio;
- un tablero desgastado, gomas resecas o dianas rotas.
Dicho de otro modo: haz el diagnóstico antes de comprar. Si los pasos 1 a 4 apuntan al lado de red o al transformador, ninguna placa resolverá el problema. Para entender exactamente qué hace cada placa, lee nuestro artículo sobre la electrónica del pinball explicada: MPU, driver, alimentación y placa de sonido.
Preguntas frecuentes: pinball que no enciende
Mi pinball no enciende nada, ¿por dónde empiezo?
Por lo más sencillo y barato: el enchufe de pared probado con otro aparato, el cable de red, el interruptor del fondo del mueble y después el fusible general de red. Si no pasa absolutamente nada, ni siquiera un LED en la placa CPU, los dos sospechosos principales son el fusible general y la alimentación de 5 V.
¿Cómo sé si un fusible del pinball está fundido?
Sácalo del portafusibles y mídelo con el multímetro en continuidad u ohmios. Cerca de 0 ohmios: está bien. Valor infinito u «OL»: está fundido. La comprobación visual no es fiable, porque el filamento puede estar partido dentro de un casquillo metálico.
¿Por qué mi pinball funde un fusible cada vez que lo enciendo?
Porque hay un cortocircuito aguas abajo: una bobina en corto, un transistor o MOSFET reventado en la placa driver, o un puente rectificador defectuoso. Desconecta todos los conectores, enciende y vuelve a conectarlos de uno en uno hasta dar con el que funde el fusible. Nunca subas el amperaje del fusible.
La máquina enciende pero se reinicia en bucle, ¿qué hago?
Comprueba primero los 5 V medidos directamente en la placa CPU (deben mantenerse entre 4,75 y 5,25 V), luego el estado de las masas y el circuito de reset. En Gottlieb System 80, el problema de masas de la plataforma es una causa frecuente de reinicios; en Williams System 3 a 7, lo que hay que examinar es el circuito de reset.
¿Se puede hacer funcionar un pinball con el tablero desconectado?
Sí, y es justamente la base del método de aislamiento: alimentas la máquina con los conectores desenchufados y luego los vas conectando de uno en uno. Dicho esto, no dejes la máquina funcionando así mucho rato y no dispares bobinas fuera de su circuito normal.
¿Es mejor reparar la placa original o sustituirla?
Depende del estado de la placa y de tu objetivo. Una placa con poca corrosión y una avería identificada se repara bien. Una placa comida por una pila que ha goteado, con pistas destruidas, suele costar más de restaurar —y sin garantía de que dure— que una placa de recambio moderna, sin pila y con 6 meses de garantía y 30 días de devolución del dinero.
