World Cup (Williams, 1978): Störungen und Ersatzplatinen System 4

25. Juni 2026

Startet Ihr Williams World Cup nicht mehr, leuchtet nur die allgemeine Beleuchtung, zeigt blinkende Codes oder resettet er sich? Diese Symptome sind typisch für Williams System 4-Flipper, deren Originalplatinen (MPU, Driver, Netzteil) heute über 40 Jahre alt sind. Gute Nachricht: Die Ersatzplatine WillFA7, Plug & Play und ohne Batterie, haucht Ihrem Gerät neues Leben ein.

World Cup (Williams, 1978): Überblick

Der 1978 erschienene World Cup (World Cup Soccer) ist ein System-4-Flipper von Williams zum Thema Fußball, im Geiste der Weltmeisterschaft der damaligen Zeit. Ein Sportklassiker der ersten Solid-State-Generation.

Hersteller: Williams
Jahr: 1978
Elektroniksystem: Williams System 4
Typ: elektronischer Flipper (solid state)
Thema: Fußball / Weltmeisterschaft

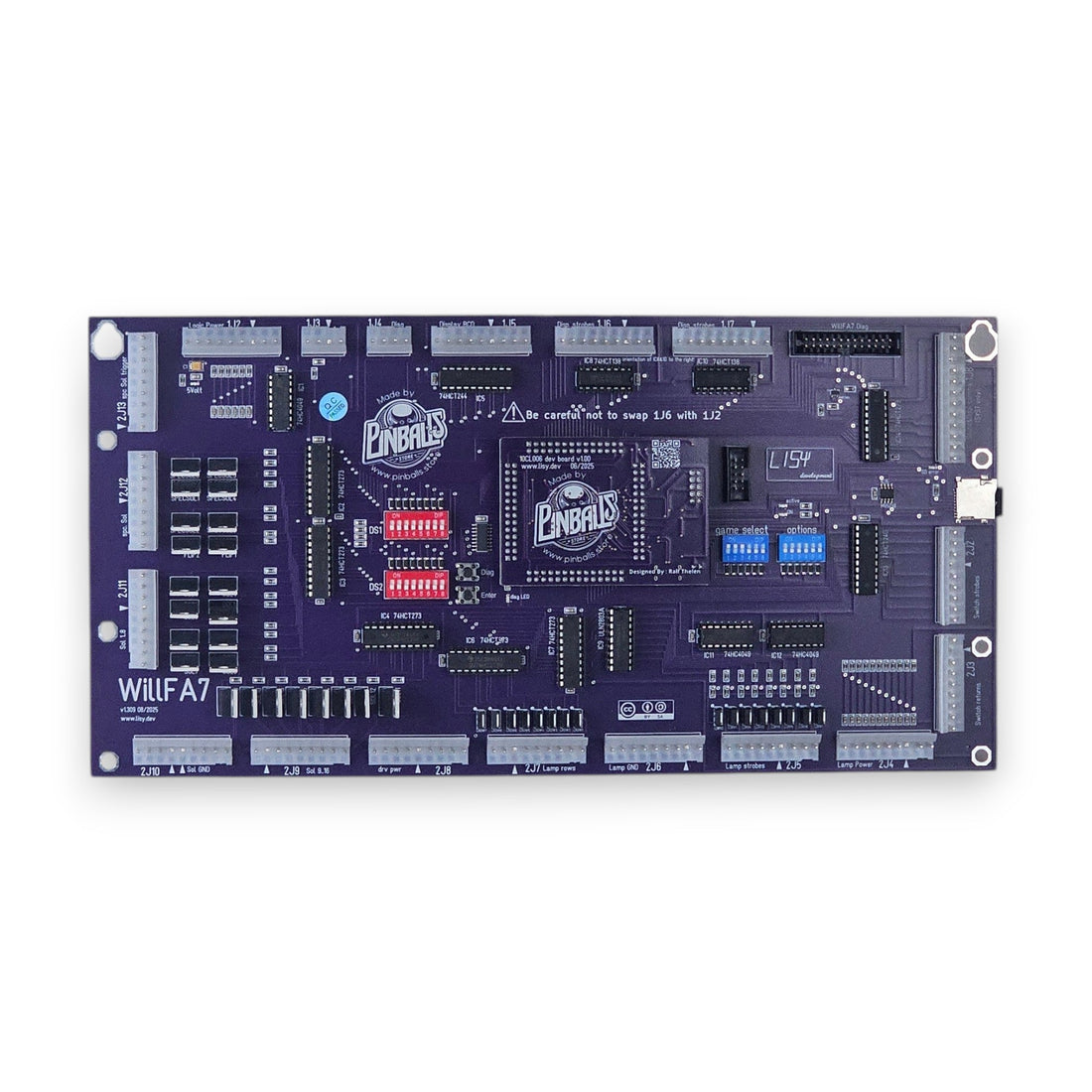

WillFA7-Platine für Williams System 4 — World Cup — Die WillFA7-Platine ersetzt die MPU und die Driver-Platine (System 3 bis 7).

Häufige Störungen (System 4)

Bei Williams System 3 bis 7 kommen die wiederkehrenden Störungen von der Alterung: auslaufende NiCad-Batterie auf der MPU (Korrosion, die Ursache Nr. 1 für tote Platinen), Verbinder, die heiß werden oder verbrennen (Netzteil) und gerissene Verbinder-Lötstellen, Resets/Reboots beim Abfall der 5 V (Netzteil- und MPU-Header nachzulöten), Gleichrichterbrücke, die in einen Kurzschluss durchbricht (Williams hat keine Sicherung zwischen Transformator und Brücke eingebaut), Anzeigen mit fehlenden Segmenten oder Ziffern (Verbinder zu reinigen) und 28-V-Solenoid-Sicherung, die durchbrennt (festsitzender Slingshot).

Prüfung einer Williams-System-4-Platine mit dem Multimeter — World Cup — Ein Multimeter ist unerlässlich, um Spannungen, Sicherungen und Durchgang zu prüfen.

Spezifische Probleme beim World Cup (Forenberichte)

Blinkende Codes beim Einschalten: das Gerät tut nichts anderes, als eine Reihe zweistelliger Codes auf der LED von Spieler 1 blinken zu lassen.
Nur die GI funktioniert: Symptom einer toten oder blockierten MPU — die Edge-Verbinder von der Netzteilplatine abziehen, den Sicherungshalter und die Spannungen prüfen.
Mehrfache Resets: gerissene Lötstellen, schlechte Verbindung MPU↔Driver, defekte Gleichrichterdioden, defekte Gleichrichterbrücke, niedrige Netzspannung, Switch-Matrix.
Gleichrichterbrücke im Kurzschluss: Konstruktionsfehler von Williams (keine Sicherung zwischen Transformator und Brücke); sie bricht oft in einen Kurzschluss durch.
Verbinder, die verbrennen: Netzteil und Lampen zu überwachen.

Mit World Cup kompatible Ersatzplatinen

WillFA7 — 2-in-1-Platine (MPU + Driver) kompatibel mit System 3 bis 7, System 7 inbegriffen.

Ersatzplatine WillFA7 — World Cup — Die WillFA7: Ersatz ohne Batterie, Plug-&-Play-Installation.

Die WillFA7 ersetzt die originale MPU und Driver-Platine (Start, Logik-Resets, Spulenansteuerung, Speicher ohne Batterie). Rein netzteilbedingte Störungen (Gleichrichterbrücke, Netzteilverbinder) bleiben auf der Netzteilseite zu behandeln; unser Support führt Sie.

Plug-&-Play-Installation, ohne Batterie, Anleitungen und kostenloser Support. Kontaktieren Sie uns.

FAQ — World Cup Williams

Mein World Cup blinkt Codes und startet nicht.
Das ist eine blockierte MPU. Prüfen Sie die 5 V und die Batteriekorrosion; die WillFA7-Platine ersetzt MPU und Driver und macht den Start zuverlässig.

Nur die allgemeine Beleuchtung leuchtet.
Die MPU ist wahrscheinlich tot. Prüfen Sie die Verbinder der Netzteilplatine und die Spannungen, dann ersetzen Sie die MPU durch eine WillFA7.

Mein Gerät resettet ständig.
Oft die 5 V, die abfallen, oder eine defekte Gleichrichterbrücke. Die WillFA7 macht den Logikteil zuverlässig; das Netzteil bleibt zu prüfen.

Soll ich die originale Batterie behalten?
Nein. Die WillFA7 funktioniert ohne Batterie und beseitigt die Ursache Nr. 1 der Korrosion bei System 4.

Wie lange dauert der Einbau einer Ersatzplatine?
Der Einbau ist Plug & Play: wenige Minuten, ohne Löten, mit Anleitungen und kostenlosem Support.

Behält eine batterielose Platine die Einstellungen und Highscores?
Ja. Moderne Ersatzplatinen nutzen nicht-flüchtigen Speicher: keine Batterie mehr, keine Korrosion mehr, und die Einstellungen bleiben beim Ausschalten erhalten.

Schritt-für-Schritt-Diagnose

Ausgeschaltet, Sichtprüfung: jede Batterie- oder Korrosionsspur auf der MPU Ihres World Cup aufspüren; die NiCad-Batterie entfernen, falls noch vorhanden.
Netzteil: die 5 V und die Sicherungen prüfen; die Netzteil- und MPU-Header nachlöten, wenn die Spannung abfällt oder das Gerät resettet.
Verbinder: die oxidierten Molex-Verbinder neu pinnen, insbesondere die Verbindung MPU↔Driver.
Spulen: die Solenoid-Sicherungen und die Schalter (festsitzender Slingshot) prüfen, bevor wieder eingeschaltet wird.
Anzeigen: niemals eine Anzeige unter Spannung ein- oder ausstecken; mit einer intakten Anzeige testen.
Abschlusstest: Start, Credits, Spulen und Anzeigen prüfen; daran denken, dass die WillFA7 MPU + Driver ersetzt. Bei Bedarf den kostenlosen Support kontaktieren.
