Phoenix (Williams, 1978): Störungen und Ersatzplatinen System 4

25. Juni 2026

Beendet Ihr Williams Phoenix seinen Reset nicht, behält er eine klebende Spule, zeigt er unvollständige Zeilen oder startet er nicht mehr? Diese Symptome sind typisch für Williams System 4-Flipper, deren Originalplatinen (MPU, Driver, Netzteil) heute über 40 Jahre alt sind. Gute Nachricht: die Ersatzplatine WillFA7, Plug & Play und batterielos, haucht Ihrer Maschine neues Leben ein.

Phoenix (Williams, 1978): Vorstellung

1978 erschienen, ist Phoenix ein System-4-Flipper von Williams mit dem Thema des legendären Vogels, der aus seiner Asche wiederersteht. Ein schneller und beliebter Titel der ersten Solid-State-Generation.

Hersteller: Williams
Jahr: 1978
Elektroniksystem: Williams System 4
Typ: elektronischer Flipper (solid state)
Thema: Phönix / Mythologie

WillFA7-Platine für Williams System 4 — Phoenix — Die WillFA7-Platine ersetzt die MPU und die Driver-Platine (System 3 bis 7).

Häufige Störungen (System 4)

Bei Williams System 3 bis 7 kommen die wiederkehrenden Störungen von der Alterung: auslaufende NiCad-Batterie auf der MPU (Korrosion, die Ursache Nr. 1 für tote Platinen), Steckverbinder, die überhitzen oder durchbrennen (Netzteil) und gerissene Lötstellen der Steckverbinder, Resets/Reboots bei Abfall der 5 V (Header von Netzteil und MPU, die nachgelötet werden müssen), Brückengleichrichter, der im Kurzschluss durchbrennt (Williams hat keine Sicherung zwischen Transformator und Brücke gesetzt), Anzeigen mit fehlenden Segmenten oder Digits (zu reinigende Steckverbinder), und 28-V-Solenoid-Sicherung, die durchbrennt (klebender Slingshot).

Prüfung einer Williams-System-4-Platine mit dem Multimeter — Phoenix — Ein Multimeter ist unerlässlich, um Spannungen, Sicherungen und Durchgang zu prüfen.

Spezifische Probleme beim Phoenix (Forum-Rückmeldungen)

Reset, der nicht endet: das Spiel stoppt mitten in der Startsequenz, ohne eine Kugel auszuwerfen; Schalter 7 von DS1 ermöglicht das Wiederherstellen der Werkseinstellungen.
Rechte Slingshot-Spule klebt: oft eine defekte Diode an der Spule, dazu der Pre-Driver und der Driver auf der Driver-Platine (2N4401 und TIP102).
Fehlende Anzeigezeilen: Spieler 1 und 2 und die Master-Anzeige, zeitweise — die Steckverbinder reinigen und neu aufsetzen.
Falltargets, die nicht zurücksetzen: und Multiplikatoren (2X, 3X, 4X), die während des Spiels nicht aufleuchten.
NiCad-Batterie auf der MPU: Korrosion unbedingt zu neutralisieren.

Mit Phoenix kompatible Ersatzplatinen

WillFA7 — 2-in-1-Platine (MPU + Driver) kompatibel mit System 3 bis 7, System 7 inbegriffen.

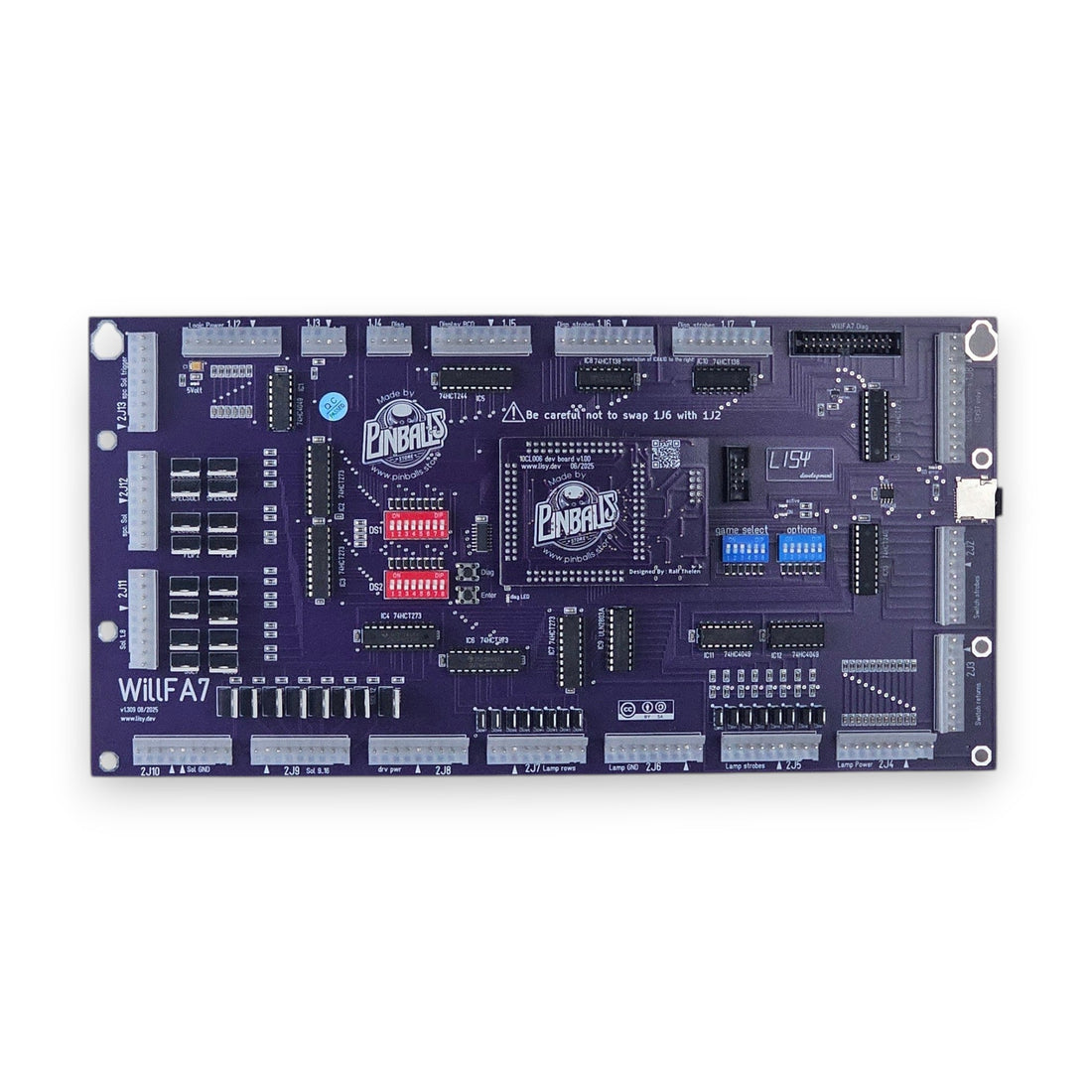

Ersatzplatine WillFA7 — Phoenix — Die WillFA7: Ersatz ohne Batterie, Plug-&-Play-Installation.

Die WillFA7 ersetzt die originale MPU und Driver-Platine (Start, logische Resets, Ansteuerung der Spulen, batterieloser Speicher). Reine Netzteil-Störungen (Brückengleichrichter, Netzteil-Steckverbinder) müssen weiterhin auf der Netzteilseite behoben werden; unser Support führt Sie.

Plug-&-Play-Installation, batterielos, Anleitungen und kostenloser Support. Kontaktieren Sie uns.

FAQ — Phoenix Williams

Mein Phoenix beendet seinen Reset nicht.
Versuchen Sie eine Werkswiederherstellung (Schalter 7 von DS1). Wenn die MPU ermüdet ist, ersetzt die WillFA7 MPU und Driver und macht den Start zuverlässig.

Mein rechter Slingshot bleibt kleben.
Prüfen Sie die Diode der Spule und die Transistoren (2N4401/TIP102). Die WillFA7 ersetzt die defekte Driver-Stufe.

Es fehlen Zeilen in der Anzeige.
Reinigen Sie die Anzeige-Steckverbinder und setzen Sie sie neu auf. Eine Ersatz-MPU macht dann die Ansteuerung zuverlässig.

Soll ich die originale Batterie behalten?
Nein. Die WillFA7 funktioniert ohne Batterie und beseitigt die Ursache Nr. 1 für Korrosion bei System 4.

Wie lange dauert der Einbau einer Ersatzplatine?
Der Einbau ist Plug & Play: wenige Minuten, ohne Löten, mit Anleitungen und kostenlosem Support.

Behält eine batterielose Platine die Einstellungen und Highscores?
Ja. Moderne Ersatzplatinen nutzen nicht-flüchtigen Speicher: keine Batterie mehr, keine Korrosion mehr, und die Einstellungen bleiben beim Ausschalten erhalten.

Schritt-für-Schritt-Diagnose

Ausgeschaltet, Sichtprüfung: jede Batterie- oder Korrosionsspur auf der MPU Ihres Phoenix aufspüren; die NiCad-Batterie entfernen, falls noch vorhanden.
Netzteil: die 5 V und die Sicherungen prüfen; die Netzteil- und MPU-Header nachlöten, wenn die Spannung abfällt oder das Gerät resettet.
Verbinder: die oxidierten Molex-Verbinder neu pinnen, insbesondere die Verbindung MPU↔Driver.
Spulen: die Solenoid-Sicherungen und die Schalter (festsitzender Slingshot) prüfen, bevor wieder eingeschaltet wird.
Anzeigen: niemals eine Anzeige unter Spannung ein- oder ausstecken; mit einer intakten Anzeige testen.
Abschlusstest: Start, Credits, Spulen und Anzeigen prüfen; daran denken, dass die WillFA7 MPU + Driver ersetzt. Bei Bedarf den kostenlosen Support kontaktieren.
