Pokerino (Williams, 1978): Störungen und Ersatzplatinen System 4

Startet Ihr Williams Pokerino nicht mehr, resettet sich, hat eine kurzgeschlossene Gleichrichterbrücke oder durchgebrannte Spulen? Diese Symptome sind typisch für Williams System 4-Flipper, deren Originalplatinen (MPU, Driver, Netzteil) heute über 40 Jahre alt sind. Gute Nachricht: Die WillFA7-Ersatzplatine, Plug & Play und batterielos, gibt Ihrer Maschine ein zweites Leben.

Pokerino (Williams, 1978): Überblick

1978 erschienen, ist Pokerino ein Williams System 4-Flipper zum Thema Poker und Karten. Ein beliebter Titel aus der ersten Solid-State-Generation der Marke.

• Hersteller: Williams
• Jahr: 1978
• Elektroniksystem: Williams System 4
• Typ: elektronischer Flipper (Solid State)
• Thema: Poker / Karten

Häufige Störungen (System 4)

Bei den Williams System 3 bis 7 rühren die wiederkehrenden Störungen von der Alterung her: auslaufende NiCad-Batterie auf der MPU (Korrosion, die Ursache Nr. 1 für tote Platinen), Steckverbinder, die heiß werden oder durchbrennen (Netzteil) und gerissene Lötstellen an Steckverbindern, Resets/Neustarts bei Einbruch der 5 V (Header von Netzteil und MPU nachzulöten), Gleichrichterbrücke, die einen Kurzschluss verursacht (Williams hat keine Sicherung zwischen Trafo und Brücke vorgesehen), Anzeigen mit fehlenden Segmenten oder Ziffern (Steckverbinder zu reinigen) und 28 V-Solenoid-Sicherung, die durchbrennt (klebender Slingshot).

Probleme speziell beim Pokerino (Forum-Rückmeldungen)

• Kurzgeschlossene Gleichrichterbrücke: ein Konstruktionsfehler von Williams (keine Sicherung zwischen Trafo und Brücke); die großen Lampen- und Spulen-Netzbrücken fallen oft aus.
• 40-poliges Verbindungskabel: die Verbindung zwischen CPU-Platine und Driver-Platine muss oft ersetzt werden.
• Defekte Transistoren: fehlerhafte Ansteuertransistoren auf der Driver-Platine.
• Durchgebrannte Spulen unter dem Spielfeld: Folge einer klebenden Ansteuerung oder einer ungeeigneten Sicherung.
• NiCad-Batterie auf der MPU: Korrosion, die unbedingt neutralisiert werden muss.

Mit Pokerino kompatible Ersatzplatinen

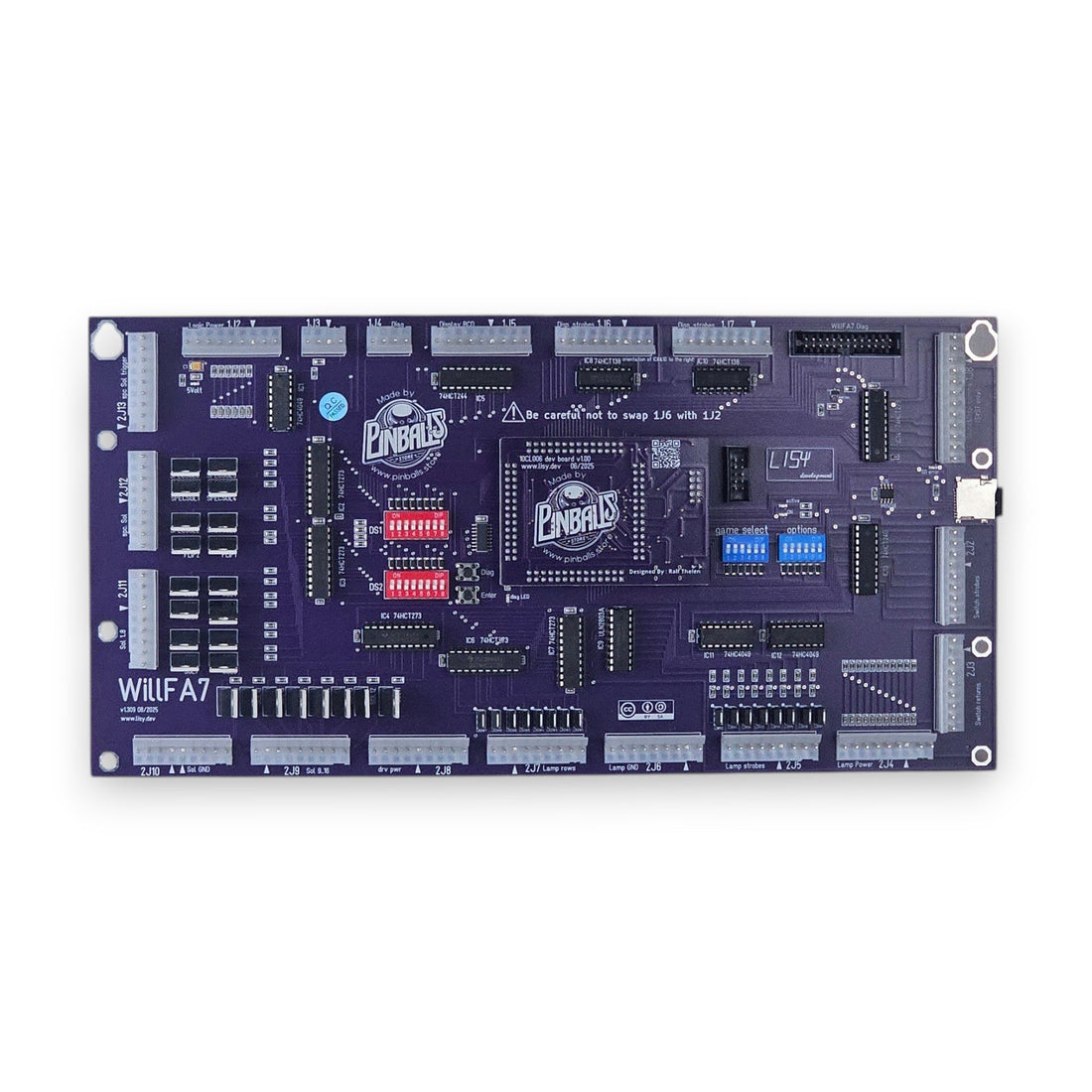

• WillFA7 — 2-in-1-Platine (MPU + Driver), kompatibel mit System 3 bis 7, System 7 inklusive.

Die WillFA7 ersetzt die originale MPU- und Driver-Platine (Start, logische Resets, Spulenansteuerung, batterieloser Speicher) und integriert die Verbindung MPU↔Driver. Reine Netzteilstörungen (Gleichrichterbrücke, Netzanschlüsse) sind weiterhin auf der Netzteilseite zu beheben; unser Support begleitet Sie.

Plug-&-Play-Installation, batterielos, kostenlose Tutorials und Support. Kontaktieren Sie uns.

FAQ — Pokerino Williams

Meine Gleichrichterbrücke ist kurzgeschlossen.
Das ist ein klassischer Williams-Fehler (keine dedizierte Sicherung). Ersetzen Sie die Brücke auf der Netzteilseite; die WillFA7 macht danach die Logik und die Ansteuerung zuverlässig.

Mein MPU-Driver-Kabel ist beschädigt.
Die WillFA7 vereint MPU und Driver auf einer einzigen Platine und beseitigt das fragile 40-polige Kabel.

Einige Spulen sind durchgebrannt.
Oft ein klebender Transistor. Die WillFA7 ersetzt die Driver-Stufe; ersetzen Sie die beschädigte Spule.

Soll ich die Originalbatterie behalten?
Nein. Die WillFA7 arbeitet ohne Batterie und beseitigt dauerhaft die Ursache Nr. 1 für Korrosion bei System 4.

Wie lange dauert der Einbau einer Ersatzplatine?
Der Einbau ist Plug & Play: wenige Minuten, ohne Löten, mit Anleitungen und kostenlosem Support.

Behält eine batterielose Platine die Einstellungen und Highscores?
Ja. Moderne Ersatzplatinen nutzen nicht-flüchtigen Speicher: keine Batterie mehr, keine Korrosion mehr, und die Einstellungen bleiben beim Ausschalten erhalten.

Schritt-für-Schritt-Diagnose

1. Ausgeschaltet, Sichtprüfung: jede Batterie- oder Korrosionsspur auf der MPU Ihres Pokerino aufspüren; die NiCad-Batterie entfernen, falls noch vorhanden.
2. Netzteil: die 5 V und die Sicherungen prüfen; die Netzteil- und MPU-Header nachlöten, wenn die Spannung abfällt oder das Gerät resettet.
3. Verbinder: die oxidierten Molex-Verbinder neu pinnen, insbesondere die Verbindung MPU↔Driver.
4. Spulen: die Solenoid-Sicherungen und die Schalter (festsitzender Slingshot) prüfen, bevor wieder eingeschaltet wird.
5. Anzeigen: niemals eine Anzeige unter Spannung ein- oder ausstecken; mit einer intakten Anzeige testen.
6. Abschlusstest: Start, Credits, Spulen und Anzeigen prüfen; daran denken, dass die WillFA7 MPU + Driver ersetzt. Bei Bedarf den kostenlosen Support kontaktieren.
