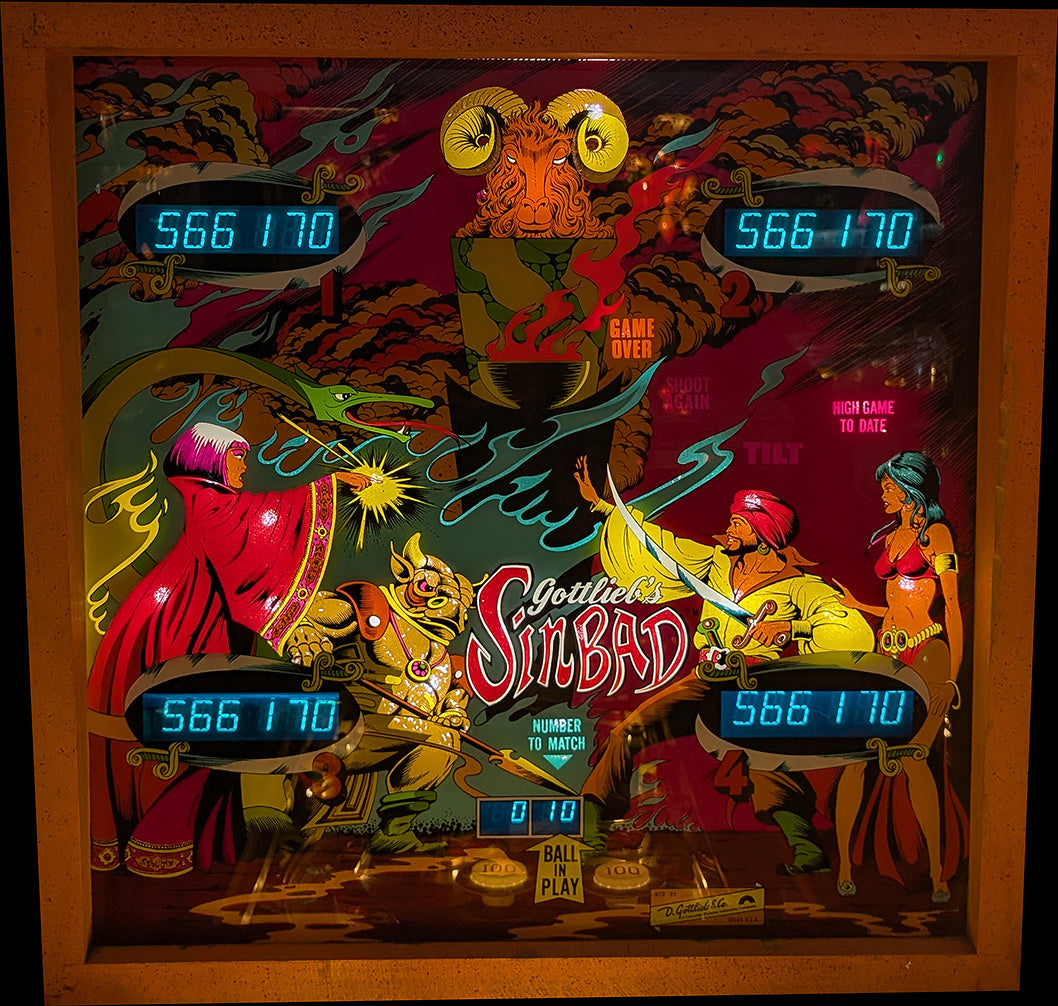

Flipper Sinbad (Gottlieb, 1978) — fronton

Sinbad (Gottlieb, 1978) : pannes et cartes de remplacement System 1

27 juin 2026

Votre Sinbad (Gottlieb, 1978) ne démarre plus, les afficheurs restent muets ou une banque de cibles refuse de se réarmer ? Ce flipper Gottlieb repose sur le System 1, une électronique attachante mais fragile. Voici les pannes typiques relevées sur les forums et les solutions de remplacement sans pile.

Présentation du Sinbad

Sorti en 1978, le Sinbad est un flipper solid-state de Gottlieb bâti sur le System 1. Son thème embarque le joueur dans les aventures du marin Sinbad, entre mers lointaines et trésors des Mille et Une Nuits.

Fabricant : Gottlieb
Année : 1978
Système : Gottlieb System 1
Type : Solid-state (afficheurs alphanumériques)
Thème : aventure, Sinbad le marin, Mille et Une Nuits

Carte MPU Gottlieb System 1 — Sinbad — La carte MPU pilote l'ensemble du Gottlieb System 1.

Pannes fréquentes (System 1)

Le Gottlieb System 1 partage un lot de faiblesses bien connues, indépendantes du jeu :

Pile qui fuit : la pile NiCad soudée sur la carte MPU coule avec le temps et corrode pistes et composants. C'est la panne n°1 — retirez-la sans attendre.
Masses déficientes : le câblage de masse d'origine est sous-dimensionné et provoque resets et comportements erratiques (les « ground mods » sont quasi obligatoires).
Connecteurs corrodés : les connecteurs Molex, en particulier la liaison MPU↔Driver (46 broches), perdent le contact et demandent un re-pinning.
Alimentation : 5 V instable, ponts redresseurs fatigués et transformateur qui chauffe entraînent des plantages.
Afficheurs : chiffres qui faiblissent, scintillent ou restent figés à zéro.

Corrosion de pile sur carte Gottlieb System 1 — Sinbad — Corrosion typique de la pile NiCad sur System 1 : la panne n°1 à traiter.

Problèmes spécifiques au Sinbad (forums)

Affichage du 3e joueur erroné : erreur de câblage d'usine sur le connecteur 3A4J1, dont les broches 2 et 8 ont été inversées en sortie d'usine — un grand classique du Sinbad.
Banque de cibles tombantes qui ne se réarme pas : souvent la banque rouge ; contrôlez la diode de la bobine de réarmement et le transistor correspondant sur la carte Driver.
Lampes contrôlées capricieuses : lampes pilotées qui ne s'allument pas, généralement côté Driver ou connecteur.
Masses et resets : sans les ground mods (CPU, Driver, alimentation, son), le jeu plante ou redémarre tout seul.
Pile d'origine : si la pile NiCad est encore soudée sur le MPU, retirez-la immédiatement avant qu'elle ne fuie.
Connecteurs fatigués : les Molex MPU↔Driver corrodés provoquent des pannes intermittentes ; un re-pinning s'impose.

Cartes de remplacement compatibles Sinbad

Le Sinbad repose sur le Gottlieb System 1, une plateforme réputée fragile (pile qui fuit, masses faibles, connecteurs oxydés). Pinballs Store propose des solutions de remplacement sans pile pour la fiabiliser :

Gosof — carte son de remplacement.

Carte son Gosof pour Gottlieb System 1 — Sinbad — La carte son Gosof : remplacement sans pile, installation Plug & Play.

Pour une carte CPU/Driver dédiée au System 1, contactez-nous : nous vous orientons vers la meilleure solution pour votre Sinbad. Installation Plug & Play, sans pile, support gratuit.

FAQ — Sinbad Gottlieb

En quelle année le Sinbad est-il sorti ?
En 1978. C'est un flipper solid-state de Gottlieb sur la plateforme System 1.

Pourquoi l'affichage du 3e joueur de mon Sinbad est-il faux ?
C'est souvent l'erreur d'usine du connecteur 3A4J1 (broches 2 et 8 inversées). Corriger le câblage du connecteur rétablit l'affichage du 3e joueur.

Faut-il retirer la pile de la carte MPU ?
Oui, immédiatement. La pile NiCad d'origine finit par fuir et détruire la carte. Une carte de remplacement sans pile élimine définitivement ce risque.

Existe-t-il une carte de remplacement pour le Sinbad ?
Oui. Contactez-nous pour la solution CPU/Driver System 1 adaptée ; l'installation est Plug & Play, sans pile, avec support gratuit.

Combien de temps prend l'installation d'une carte de remplacement ?
L'installation est Plug & Play : quelques minutes, sans soudure, avec tutoriels et support gratuit.

Une carte sans pile conserve-t-elle les réglages et les meilleurs scores ?
Oui. Les cartes de remplacement modernes utilisent une mémoire non volatile : plus de pile, plus de corrosion, et les réglages sont conservés à l'extinction.
