Pila derramada en un pinball: peligros, daños y solución definitiva
Una pila derramada en un pinball es la primera causa de destrucción de las tarjetas electrónicas vintage. Con el paso de los años, la batería de respaldo soldada en la tarjeta CPU deja escapar hidróxido de potasio alcalino que corroe las pistas, los componentes y los conectores. La buena noticia: los daños se pueden limpiar y reparar, y existe una solución definitiva para no volver a pensar en ello nunca más: una tarjeta de recambio sin pila. Te lo explicamos todo.
Índice
- ¿Por qué hay una pila en un pinball?
- ¿Por qué se derrama la pila?
- Los daños de una pila derramada: corrosión, NVRAM, puntuaciones perdidas
- Cómo reconocer una tarjeta atacada por el ácido
- Limpiar y neutralizar la corrosión, paso a paso
- Pila remota, condensador o tarjeta sin pila: ¿qué elegir?
- La solución definitiva: una tarjeta de recambio sin pila
- FAQ
¿Por qué hay una pila en un pinball?
En los pinballs electrónicos (llamados "solid state", a partir de 1977 aproximadamente), una pequeña batería de respaldo alimenta una memoria volátil cuando la máquina está apagada. Esa memoria conserva los ajustes del juego, la contabilidad (audits) y los mejores récords. Sin ella, la tarjeta CPU lo olvidaría todo con cada corte de corriente.
Según el fabricante, se trataba de un acumulador Ni-Cd recargable de 3,6 V o de pilas alcalinas. En los Gottlieb System 1 se encuentra una batería "DataSentry" recargable o una pila AA Ni-Cd de 3,6 V. En los Bally/Stern de 1977-1985, la batería va soldada directamente en medio de la tarjeta MPU (normalmente un pack de tres elementos AA). Es precisamente ese montaje "sobre la tarjeta" el que causa problemas décadas después.
¿Por qué se derrama la pila?
Una pila derramada en un pinball no tiene nada de excepcional: es el destino casi inevitable de una batería de veinte a cuarenta años que nunca se ha sustituido. Con el tiempo, la estanqueidad se degrada y el electrolito se escapa. Dos factores aceleran el fenómeno:
- La edad. Los especialistas consideran que retirar una batería recargable de más de veinte años es una reparación obligatoria.
- La falta de uso. Una máquina guardada y rara vez encendida ve cómo su batería se descarga, se hincha y acaba con fugas. Los gases volátiles y el hidróxido de potasio alcalino que se escapan atacan entonces los componentes y los conectores cercanos.
Dicho de otro modo: no es una cuestión de "si", sino de "cuándo". Cualquier tarjeta original que aún lleve su pila es una bomba de relojería.
Los daños de una pila derramada: corrosión, NVRAM, puntuaciones perdidas
El electrolito alcalino es extremadamente corrosivo. Una vez fuera, oxida primero las lengüetas metálicas del soporte y después migra por las pistas de cobre por capilaridad. Las consecuencias son progresivas pero graves:
- Corrosión de las pistas y de los componentes: marcas verdes o grises características, pistas corroídas, patillas de circuitos integrados atacadas.
- Destrucción de la memoria (RAM/NVRAM): el chip de respaldo y su zócalo suelen ser los primeros afectados. Resultado: ajustes y récords perdidos, comportamientos erráticos del juego.
- Propagación a los conectores: en Bally/Stern, la corrosión puede alcanzar el conector J4 y colarse por debajo. Como ese conector lleva 43 V, incluso una pequeña cantidad de corrosión puede desviar esos 43 V al bus de 5 V y destruir todos los chips de la tarjeta.
- Daños que se propagan a otras tarjetas: una tarjeta afectada sin tratar puede, con el tiempo, dañar las tarjetas conectadas a ella.
Seamos honestos: una pila derramada es un problema puramente electrónico. Una tarjeta de recambio lo resuelve definitivamente. En cambio, no corrige los problemas mecánicos (bobinas, dianas, mecanismos) ni el desgaste del tablero: son temas distintos.
Cómo reconocer una tarjeta atacada por el ácido
Antes de comprar un pinball de segunda mano, abre el frontón (backbox) e inspecciona la tarjeta CPU/MPU. Busca:
- depósitos blancos, verdes o grises alrededor de la pila o de su soporte;
- una pila hinchada o visiblemente antigua todavía soldada en la tarjeta;
- pistas oscurecidas, abombadas o interrumpidas;
- pines de conector deslucidos o verdosos.
En Gottlieb System 1, una comprobación sencilla consiste en medir la tensión en los bornes de la RAM de respaldo (5101): entre 4,1 y 4,5 V de continua, la alimentación de respaldo es correcta. Por debajo, la pila está al final de su vida.
Limpiar y neutralizar la corrosión, paso a paso
Si los daños son limitados, una tarjeta puede salvarse. Este es el método reconocido por los reparadores:
- Retira la tarjeta del frontón y desuelda de inmediato la antigua pila o batería (para reciclar).
- Localiza los componentes dañados (marcas verdes/grises). Corta sus patillas y retíralos; sustituye cualquier chip o patilla dudosa.
- Controla los pines del conector: si están verdosos, hay que sustituirlos.
- Lija las zonas oxidadas hasta llegar al cobre brillante.
- Neutraliza el ácido con una mezcla de vinagre blanco y agua (50/50), frotando con un cepillo de dientes. Paso crucial: sin neutralización, la corrosión reaparece.
- Aclara con agua limpia y después con alcohol isopropílico al 99 % (que desplaza el agua y se seca rápido).
- Vuelve a estañar las pistas lijadas, monta los componentes sobre zócalos de calidad y después pon a cero la memoria de audits.
Es eficaz, pero largo, sucio y reservado a quienes se manejan con el soldador. Y sobre todo: si vuelves a montar una pila nueva, empiezas otra vez de cero… con el mismo riesgo de fuga dentro de unos años.
Pila remota, condensador o tarjeta sin pila: ¿qué elegir?
Existen tres enfoques para evitar que una pila vuelva a derramarse sobre tu tarjeta. Estas son sus ventajas y sus límites:
| Solución | Principio | Ventajas | Límites |
|---|---|---|---|
| Portapilas remoto | Pilas AA fuera de la tarjeta, unidas por cables, con un diodo anticarga | Se acabaron las fugas sobre la tarjeta; conserva la memoria mucho tiempo | Modificación que hay que soldar; las pilas siguen requiriendo vigilancia y cambio |
| Condensador de respaldo (1 F) | Un condensador sustituye a la pila y se recarga al encender | Nunca se derrama ni se degrada | Hay que encender la máquina ~1 h al mes; carga inicial de ~8 h; autonomía variable (de una semana a varios meses) |
| Tarjeta de recambio sin pila | Una tarjeta moderna (FPGA) sustituye la electrónica original, sin ninguna pila | Cero corrosión, Plug & Play, fiabilidad duradera, memoria conservada sin mantenimiento | Inversión inicial superior a la de una simple pila |
El portapilas remoto y el condensador limitan el riesgo, pero exigen o bien vigilancia, o bien mantenimiento periódico. El único enfoque que elimina totalmente el problema es sacar la pila de la ecuación.
La solución definitiva: una tarjeta de recambio sin pila
En Pinballs Store, nuestras tarjetas de recambio modernas (basadas en FPGA) reproducen fielmente la electrónica original sin ninguna pila. La memoria se conserva mediante una electrónica no volátil: sin batería, ya no hay fugas, ni corrosión, ni puntuaciones perdidas. Son Plug & Play (sin ninguna soldadura), se entregan con un soporte técnico gratuito y una garantía de 6 meses (piezas y mano de obra) + 30 días satisfecho o reembolsado.
Según tu máquina, la tarjeta adecuada varía:
- Gottlieb System 80 / 80A / 80B: la tarjeta todo en uno GottFA80_Plus rehace CPU, driver y alimentación. Consulta también la guía del System 80 y la Lisy80 para el diagnóstico.
- Williams System 3 a 7: la tarjeta WillFA7. Más detalles en la guía Williams.
- Bally/Stern 1977-1985: la tarjeta CPU BallyFA. Consulta la guía MPU Bally/Stern.
Para profundizar en la elección entre reparar y sustituir, lee también nuestro artículo: ¿Reparar o sustituir una tarjeta electrónica de pinball?
Acaba con la pila que se derrama — desde 349 €

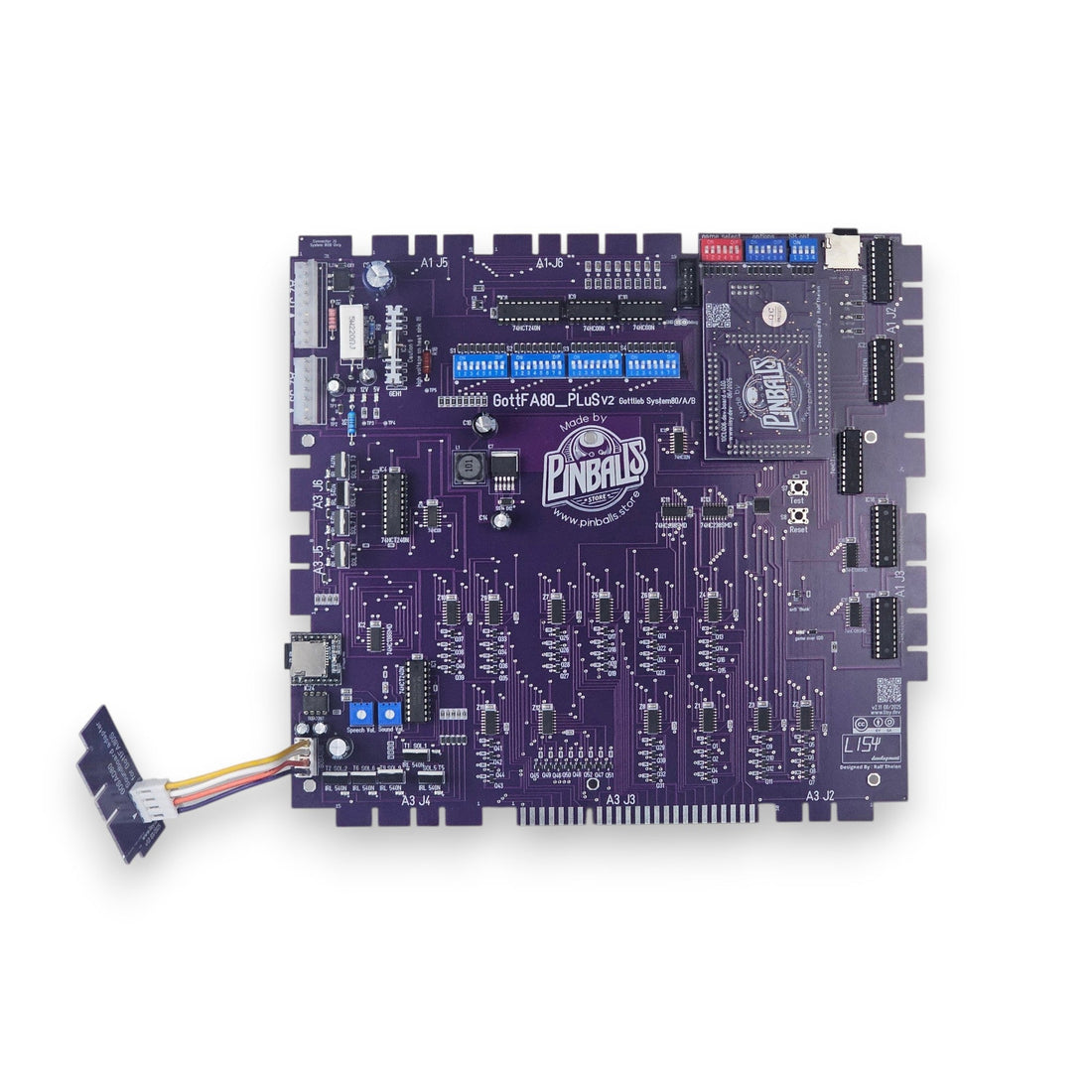

La tarjeta todo en uno GottFA80_Plus para Gottlieb System 80/80A/80B sustituye la CPU, el driver y la alimentación originales, sin pila: nunca más corrosión.
- ✅ Plug & Play: sin ninguna soldadura
- ✅ Sin pila: cero fugas, memoria conservada
- ✅ Soporte técnico gratuito
- ✅ Garantía de 6 meses (piezas y mano de obra) + 30 días satisfecho o reembolsado
FAQ: pila derramada en un pinball
¿Cómo saber si la pila de mi pinball se ha derramado?
Abre el frontón e inspecciona la tarjeta CPU/MPU alrededor de la pila. Los depósitos blancos, verdes o grises, una pila hinchada o unas pistas oscurecidas son señales claras de fuga. En Gottlieb System 1, una tensión de respaldo inferior a 4,1 V indica que la pila está al final de su vida.
¿Una pila derramada puede destruir toda la tarjeta?
Sí. El electrolito migra por las pistas y puede alcanzar los conectores. En Bally/Stern, la corrosión puede desviar los 43 V del conector J4 al bus de 5 V y dañar todos los chips. Tratarlo pronto limita los daños.
¿Cómo limpiar la corrosión de una pila en una tarjeta de pinball?
Desuelda la pila, sustituye los componentes atacados, lija el cobre y después neutraliza el ácido con una mezcla de vinagre blanco y agua al 50/50. Aclara con agua limpia y después con alcohol isopropílico al 99 %, vuelve a estañar y pon a cero la memoria de audits.
¿Hay que poner una pila nueva después de la limpieza?
Puedes hacerlo, pero el riesgo de fuga reaparecerá dentro de unos años. Las alternativas son un portapilas remoto, un condensador de respaldo o —solución definitiva— una tarjeta de recambio sin pila.
¿Qué hago si pierdo mis ajustes y mis mejores récords?
Están guardados en la memoria respaldada por la pila: una pila muerta o retirada los borra. Después de la reparación o de instalar una tarjeta moderna, rehaz los ajustes; una tarjeta sin pila conservará después la memoria sin mantenimiento.
¿Una tarjeta de recambio sin pila resuelve el problema definitivamente?
Sí, en lo que respecta a la parte electrónica ligada a la pila. Sin batería, ya no hay nada que pueda derramarse ni corroer. En cambio, no repara las averías mecánicas (bobinas, mecanismos, tablero), que corresponden a un mantenimiento distinto.
