Ground mods Gottlieb System 80: por qué y cómo hacerlos (guía 2026)
Los ground mods de los Gottlieb System 80 consisten en añadir cables de masa adicionales entre cada tarjeta electrónica y un punto de masa común, y después conectar ese punto a la masa del mueble. Corrigen un defecto de diseño de fábrica: a diferencia de Bally y Williams, Gottlieb nunca utilizó un plano de masa metálico común e hizo pasar la masa por conectores en serie. Cuando un solo contacto se oxida, la masa lógica "se levanta" y el pinball empieza a hacer cualquier cosa: transistores que se cuecen, bobinas que se calientan, displays que parpadean, reinicios aleatorios. Esta guía explica el problema, sus síntomas y el procedimiento completo para resolverlo definitivamente.
- Ground mods System 80: ¿de qué hablamos?
- Por qué Gottlieb tiene un problema de masa (el defecto de fábrica)
- Los 8 síntomas de un problema de masa en el System 80
- ¿Hay que hacer los ground mods? La prueba de 2 minutos
- Ground mods Gottlieb System 80: el procedimiento paso a paso
- Caso particular: las masas del panel del transformador en el 80B
- Lo que los ground mods no resuelven
- La alternativa moderna: eliminar la cadena de masa frágil
- FAQ
- Fuentes y para saber más
Ground mods System 80: ¿de qué hablamos exactamente?
En un pinball, la masa (o "ground") es el camino de retorno de la corriente. Toda la electrónica —CPU, driver, alimentación, tarjeta de sonido, displays— necesita compartir exactamente la misma referencia de 0 voltios para funcionar correctamente.

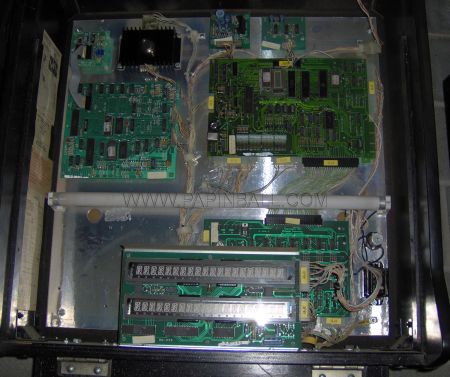

Bally, Stern y Williams lo resolvieron de forma sencilla: sus tarjetas van atornilladas a una placa metálica conductora en el fondo del backbox, que actúa como plano de masa común. Gottlieb, en cambio, optó por hacer circular la masa de una tarjeta a otra a través de los conectores y del mazo de cables, en serie. Ahí está el problema: el día en que un solo contacto de conector se oxida o se fatiga, la masa lógica de una o varias tarjetas se degrada, y empiezan los quebraderos de cabeza.
Los ground mods de los Gottlieb System 80 consisten, por tanto, en puentear esa debilidad: se tira un cable de masa específico desde cada tarjeta hasta un único punto de reunión, normalmente el chasis metálico de la alimentación, y después se conecta ese punto a la banda de masa de cobre del fondo del mueble.
Estas modificaciones fueron documentadas y publicadas originalmente por John Robertson (John's Jukes Ltd.) y hoy PinWiki las toma como referencia. Afectan a los System 80, 80A y 80B (1980-1989) y, por extensión, al System 1, que sufre el mismo defecto.
¿Por qué Gottlieb tiene un problema de masa? El defecto de diseño de fábrica
No es una leyenda de foro: el defecto está documentado por escrito desde hace casi 40 años.
La carta de John Robertson a Premier Technology (20 de febrero de 1987)
El 20 de febrero de 1987, John Robertson escribe a Premier Technology (la empresa que explotaba entonces la marca Gottlieb) para señalar un defecto de diseño de la tarjeta driver A3. Su análisis, todavía consultable en la red, es meridiano:
- En la tarjeta driver, las resistencias de pull-up R55, R58 y R61 están conectadas a la masa lógica…
- …mientras que los emisores de los transistores de potencia Q58, Q62 y Q64 están conectados a la masa de solenoides.
- Y la masa lógica solo llega a la tarjeta CPU (A1) por una única conexión, a través del puente entre A1-J4 (pin 1) y A3-J1 (pin 1).
- Y más arriba, solo hay un único pin de masa en la alimentación, en A2-J1 pin 2. Robertson señala explícitamente ese pin como "la causa principal del problema".
El mecanismo de la avería, en claro
Con el tiempo, aparece una resistencia de contacto de unos pocos ohmios en ese famoso pin A2-J1 pin 2. La corriente de los +5 V lo atraviesa, y la masa lógica acaba "levantada" de 1 a 2 voltios respecto a la masa de solenoides.
Resultado: los transistores de potencia ven de repente más de 0,7 V en su base, la tensión que basta para hacer conducir un transistor bipolar. Pasan a conducción parcial en lugar de estar bloqueados. Ya no conmutan con claridad: se calientan. Y como el calor no funde el fusible de inmediato, el transistor se cuece lentamente, la pista del circuito impreso se oscurece bajo el encapsulado y la bobina asociada acaba quemándose. Robertson resume la situación en dos palabras en su carta: "Fry city…".
Dicho de otro modo: el defecto de masa no rompe los componentes de golpe, los mata a fuego lento. Eso es lo que lo hace tan traicionero, y tan importante de corregir antes de gastar dinero en tarjetas nuevas.
La buena noticia, y PinWiki es categórica en este punto: una vez corregidos metódicamente los defectos de masa y los conectores, un System 80 / 80A / 80B es tan fiable como cualquier pinball de su época.
Los 8 síntomas de un problema de masa en un Gottlieb System 80
Regla general con los Gottlieb: si el problema es raro, aleatorio y no reproducible, piensa primero en la masa. Estos son los síntomas que enumeran John's Jukes y PinWiki.
| Síntoma observado | Lo que ocurre en realidad |
|---|---|
| Transistores del driver que se calientan en reposo | Masa lógica levantada → transistores en conducción parcial. El PCB se oscurece bajo el encapsulado. |
| Bobinas que se calientan lentamente (sin que salte el fusible) | La misma causa. Con el tiempo: bobina quemada e incluso humo. |
| Pop bumpers erráticos, débiles o muertos al azar | La tarjeta de pop bumper toma sus +5 V y su masa de la CPU mediante A1-J6 (pin 9 = masa, pin 18 = +5 V). |
| Displays que parpadean o se apagan | Masa inestable en la línea de alimentación de los displays (frecuente cuando el display está en el mueble). |
| Sonido que se corta o chisporrotea | Tarjeta de sonido y su regulador mal referenciados a la masa común. |
| Varios solenoides muertos a la vez | Típico de una masa perdida en el panel del transformador (System 80B). |
| Reinicios o cuelgues aleatorios de la CPU | La masa lógica de la CPU se desengancha brevemente. |
| Lámparas controladas que se quedan encendidas | Pérdida de masa en la cadena del driver → salidas bloqueadas. |
Si marcas dos o tres de estas casillas, no busques más: tu máquina necesita los ground mods. Nuestro diagnóstico completo de un System 80B que se cuelga muestra el procedimiento en condiciones reales.
¿Hay que hacer los ground mods? La prueba de 2 minutos
Dos comprobaciones rápidas antes de sacar el soldador.
Prueba 1: la prueba del voltímetro. Con la máquina encendida y caliente (déjala funcionar una hora), mide la tensión continua entre la masa de una tarjeta lógica y la banda de masa de cobre del fondo del mueble. Debes leer prácticamente 0,00 V: como máximo 0,1 V, e idealmente menos de 0,01 V si las masas están bien. Si lees varias décimas de voltio, o incluso un voltio, el diagnóstico está claro.
Prueba 2: la prueba de la rotación del conector (System 80B). Si varios solenoides no funcionan: desconecta el conector Molex de la tarjeta de masa del panel del transformador, gíralo 90° y vuelve a conectarlo. Si algunos solenoides mudos vuelven a funcionar, tus masas están mal: no hay más que hablar.
En todos los casos, PinWiki es claro: sea positiva o no la prueba, la mejora de las masas es muy recomendable en cualquier máquina System 80 que quieras conservar.
Ground mods Gottlieb System 80: el procedimiento paso a paso
Antes de nada: desenchufa la máquina de la red. Y comprueba que todos los fusibles del juego tengan los valores correctos: un fusible sobredimensionado anula toda la protección que estás a punto de instalar.
Material: cable flexible de 18 AWG (a ser posible verde, el color de masa en Gottlieb), terminales de ojal para crimpar, alicate de crimpar, soldador, papel de lija o Dremel (para dejar el metal al desnudo) y multímetro.
Paso 1 — Sustituir el condensador naranja
En los System 80 y en los primeros 80A hay montado en el fondo del mueble un gran condensador de filtrado naranja de 6800 µF / 25 V. Tiene más de 40 años. Todos están muertos o moriéndose. Sustitúyelo por un modelo de 6800 µF a 12 000 µF, 25 V como mínimo. Es el paso n.º 1 del procedimiento de John's Jukes y no es negociable: un condensador estropeado contamina toda la línea de alimentación y hace que las mediciones de masa no puedan interpretarse.
Paso 2 — Masa de la tarjeta reguladora / alimentación
Añade un cable entre el borne negativo del condensador de la tarjeta reguladora y su chasis metálico. Lija el recubrimiento negro del chasis en el punto de fijación: la pintura es aislante, y un tornillo apretado sobre pintura no hace masa.
Paso 3 — Masa de la tarjeta CPU (MPU)
Tira un cable desde la masa de la tarjeta CPU hasta el chasis del regulador. El punto de soldadura recomendado se sitúa cerca de una patilla de condensador en la tarjeta. Aprovecha para puentear también los dos cables verdes del conector lateral hacia el chasis: eso es lo que resuelve los parpadeos del display en las máquinas cuyo display está en el mueble en lugar de en el frontón.
Paso 3 bis — Comprobar A1-J6 (pop bumpers)
Las tarjetas driver de los pop bumpers toman sus +5 V y su masa lógica directamente de la CPU, a través de A1-J6: pin 9 (masa) y pin 18 (+5 V). Inspecciona esos dos pines, tanto del lado de la tarjeta como del conector: corrosión, contacto aplastado… Es la causa n.º 1 de los pop bumpers caprichosos. Si la propia tarjeta MA-922 / A-19741 está quemada, nuestra tarjeta GoPOP80 (desde 29 €) la sustituye en modo Plug & Play.
Paso 4 — Masa de la tarjeta driver (ESENCIAL)
Es el paso más importante de todos: es la tarjeta driver la que quema los transistores y las bobinas. Añade un cable de masa desde la tarjeta driver (soldado en el plano de masa, tras haber raspado el barniz de protección) hasta el chasis del regulador. No te saltes nunca este paso.
Paso 5 — Reunir las masas y bajarlas a la masa del mueble
Todas las masas convergen ahora en un único punto, normalmente un tornillo del chasis de la alimentación, con el recubrimiento lijado hasta el metal. Conecta ahora ese punto a la banda de masa de cobre del fondo del mueble, aquella en la que están soldados todos los cables, junto a los transformadores. Ella es el verdadero "cero voltios" de la máquina.
Nota de prudencia: PinballHelp recomienda no mezclar la línea de retorno de potencia de los solenoides con la nueva masa lógica en tu mazo de mejora. La idea: si una bobina entra en cortocircuito, la sobretensión no debe subir hacia los circuitos lógicos sensibles.
Paso 6 — Las tarjetas auxiliares de 3 transistores (System 80B)
Los System 80B equipados con una tarjeta auxiliar de 3 transistores (A16) —Arena, Diamond Lady, Big House, Robo-War, Bad Girls…— deben recibir un cable de masa en la pista ancha de esa tarjeta. Esta recomendación la añadió John's Jukes en octubre de 2025, tras constatar transistores y bobinas quemados en estas máquinas.
Pasos 7 a 10 — El confort (recomendado, no crítico)
Estos pasos no evitarán averías graves si no los haces, pero resuelven los problemas de sonido y de iluminación:
- Pequeña tarjeta de sonido de los primeros System 80 (Time Line, Spiderman…): cable de masa hacia el chasis del regulador.
- Tarjeta Sound & Speech (Volcano, Mars God of War, Black Hole…): cable de masa.
- Regulador de 12 V de la tarjeta Sound & Speech: cable de masa también.
- Light chaser (Volcano, Mars, Black Hole…): cable de masa.
Caso particular: las masas del panel del transformador en el System 80B
En el 80B te espera un segundo trabajo en el fondo del mueble. Gottlieb utilizó ahí pequeñas tarjetas de masa fijadas al chasis del panel del transformador, sobre las que se enchufan conectores Molex.
| Periodo | Tipo de conexión de masa | Fiabilidad |
|---|---|---|
| Hasta Alien Star | Masas fijadas directamente al panel del transformador, sin Molex | La única vez que Gottlieb lo hizo bien |
| The Games → Bounty Hunter | Terminales soldados o clips, más Molex de 9 pines | Correcto si los pines están sanos |
| Tag Team → Spring Break | 2 o 3 pequeñas tarjetas, filas de 9 pines macho | El peor sistema de masa jamás utilizado por Gottlieb |
| Arena → Bone Busters | 2 pequeñas tarjetas, 3 regletas de 10 pines con paso de .156" | Mejor, pero con soldaduras agrietadas frecuentes |
La corrección: eliminar pura y simplemente el conector defectuoso. Se crimpan (e idealmente se sueldan) terminales de ojal en los cables de masa y se atornillan directamente al chasis metálico del panel del transformador. Los terminales recomendados son los Motormite #85443 o, como alternativa, los Tyco/AMP 408-2049-4; cualquier marca sirve siempre que el ojal admita un tornillo del #8 (no del #10) y que el crimpado acepte cable de 10 a 12 AWG.
Para una visión completa de las particularidades de esta generación, consulta nuestra guía de tarjetas de recambio del System 80B.
Lo que los ground mods no resuelven (seamos honestos)
Los ground mods son una mejora eléctrica. No son ni una varita mágica ni un sustituto de una revisión completa. No resolverán:
- Los problemas mecánicos: bobinas quemadas, núcleos agarrotados, casquillos gastados, contactos de switch sucios, muelles cansados. Un pop bumper que golpea flojo por un núcleo pegajoso seguirá flojo después de los ground mods.
- Los daños ya hechos: un transistor quemado sigue quemado, una pista corroída sigue corroída. Los ground mods impiden la reincidencia, no reparan el pasado.
- La corrosión de la pila: si la pila de respaldo se ha derramado sobre tu tarjeta CPU, es un trabajo aparte. Consulta nuestro artículo sobre la pila derramada en un pinball.
- Las ROM y los componentes estropeados: una EPROM muerta o una RIOT defectuosa no se curan con un cable de masa.
Son, en cambio, el requisito previo a todo lo demás: invertir en tarjetas nuevas sin corregir las masas es arriesgarse a estropearlas también. Para entender el papel de cada tarjeta, lee nuestro artículo sobre la electrónica de un pinball (MPU, driver, alimentación, sonido).
La alternativa moderna: eliminar la cadena de masa frágil
Rehacer las masas a la antigua funciona perfectamente: es la vía del purista, y la recomendamos sin reservas a quien quiera conservar sus tarjetas originales.
Pero existe un segundo enfoque, que consiste en eliminar el problema de raíz en lugar de esquivarlo. La GottFA80_Plus es una única tarjeta FPGA que sustituye, en System 80 y 80A, la tarjeta CPU, la tarjeta driver y la alimentación. Consecuencia directa: las conexiones de masa más frágiles identificadas por Robertson —el puente A1-J4 / A3-J1 y el pin A2-J1 pin 2— simplemente dejan de existir, ya que no hay cable entre esas tarjetas. Tres tarjetas se convierten en una.
Hay que decirlo con honestidad: en el System 80B se conserva la alimentación original y, en todos los casos, la GottFA80_Plus no exime de rehacer las masas del panel del transformador en el fondo del mueble (paso 6 anterior) ni de sustituir el condensador naranja. La tarjeta elimina una parte de la cadena frágil, no todo el trabajo.
GottFA80_Plus — CPU + Driver + Alimentación en una sola tarjeta
La solución todo en uno para Gottlieb System 80, 80A y 80B: menos tarjetas, menos conectores, menos masas que vigilar.
- Plug & Play: se acabó el cable A1-J4 / A3-J1
- Sin pila: puntuaciones guardadas, cero riesgo de corrosión
- ROM originales interpretadas en el FPGA: gameplay idéntico al de la época
- Verdadero Freeplay, dipswitches y Slam control respetados
- Garantía de 6 meses (piezas y mano de obra) + 30 días satisfecho o reembolsado
- Soporte técnico gratuito, instalación y reparación incluidas
➜ Descubrir la GottFA80_Plus — desde 349 €
Versión Full con tarjeta de sonido integrada: 399 €
¿Prefieres conservar tu CPU original y sustituir solo la tarjeta driver, la que más sufre por los defectos de masa? La tarjeta driver Godri80 (desde 99 €) está hecha para eso. Y para diagnosticar antes de decidir, la tarjeta Lisy80 (desde 199 €) permite probar lámparas, solenoides y switches uno a uno: ideal para distinguir un problema de masa de un problema mecánico. Para elegir entre todas estas opciones, lee nuestra guía de tarjetas para System 80.
FAQ — Ground mods Gottlieb System 80
¿Los ground mods son obligatorios en un Gottlieb System 80?
No son obligatorios para que la máquina arranque, pero sí muy recomendables en cualquier máquina que pienses conservar. Sin ellos, el defecto de masa sigue cociendo lentamente los transistores del driver y las bobinas. PinWiki y John's Jukes los consideran la mejora básica de un System 80.
¿Cuánto tiempo llevan los ground mods?
Cuenta con media jornada para alguien que se maneje bien con el soldador, en un System 80 u 80A. En un 80B, añade el trabajo del panel del transformador en el fondo del mueble, que puede suponer otro tanto por sí solo.
¿Qué sección de cable usar para los ground mods?
18 AWG flexible para las conexiones de tarjeta a punto de masa común, preferiblemente verde (color de masa en Gottlieb). Para los terminales de ojal del panel del transformador en el 80B, prevé un crimpado adaptado a 10-12 AWG con un ojal para tornillo del #8.
¿Por qué se calientan mis transistores del driver si no salta el fusible?
Es la firma exacta del defecto de masa. La masa lógica levantada de 1 a 2 V pone los transistores en conducción parcial: ya no conmutan, disipan. El consumo se mantiene por debajo del umbral del fusible, pero el calor destruye el transistor, la pista bajo el encapsulado y después la bobina. Es exactamente lo que John Robertson describía a Premier Technology en 1987.
¿La GottFA80_Plus exime de hacer los ground mods?
Parcialmente. Al sustituir CPU, driver y alimentación por una sola tarjeta en System 80 y 80A, elimina las conexiones de masa entre tarjetas más frágiles (A1-J4 / A3-J1 y A2-J1 pin 2). Pero no sustituye las masas del panel del transformador del fondo del mueble ni el condensador naranja. En el System 80B se conserva la alimentación original.
¿Los ground mods pueden arreglar mis pop bumpers que golpean flojo?
Solo si la causa es eléctrica, típicamente una masa perdida en A1-J6 pin 9, que alimenta la tarjeta driver del pop bumper. Si el núcleo está pegajoso, el casquillo desgastado o la bobina débil, es un problema mecánico: ningún cable de masa lo resolverá. Empieza por desmontar y limpiar el mecanismo.
Fuentes y para saber más
- John's Jukes — Gottlieb Ground Cures (procedimiento de referencia, John Robertson)
- Carta original de John Robertson a Premier Technology, 20 de febrero de 1987
- PinWiki — Gottlieb System 80 (sección "Ground updates")
- Pinball Help — Recommended Gottlieb System 80 Ground Mods (fotos detalladas)
- Pinside — Ground mod: ¿board-to-board o conector?
- FlipperFrance — Las masas del System 80B (comunidad francófona)
